Коды поиска неисправностей (DTC): B1170
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
|
DTC B1170:
Потеряна связь модуля управления приборами с блоком управления-модулятора VSA (сообщение VSA)
-
Сотрите коды неисправности DTC с помощью HDS.
-
Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
-
Подождите 6 секунд или дольше.
-
Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
|
Код DTC B1170 имеется на экране?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Пропадающая неисправность, на момент проверки система исправна. Проверьте надежность контакта и крепления клемм.■
|
-
|
Выведен ли на экран какой-либо код DTC?
|
|
ДА
|
-
|
Перейдите к указанным кодам DTC, затем повторите проверку.■
|
|
НЕТ
|
-
|
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
Отсоедините 32P разъем модуля управления приборами.
-
Отсоедините 36Р разъем блока управления - модулятора VSA.
-

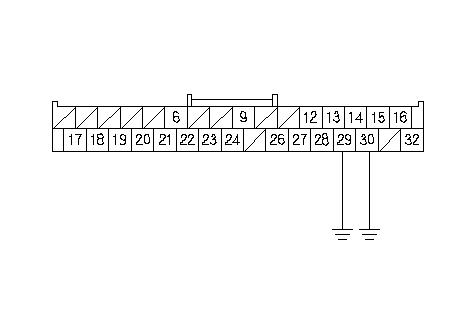

Соедините клеммы № 29 и № 30 32P разъема модуля управления приборами с "массой" кузова при помощи провода-перемычки.
|
Сторона проводов клемм-выходов
32Р РАЗЪЕМ МОДУЛЯ УПРАВЛЕНИЯ ПРИБОРАМИ
ПРОВОД-
ПЕРЕМЫЧКА
ПРОВОД-
ПЕРЕМЫЧКА
}
|
-
Проверьте неразрывность цепи между клеммами № 1 и № 14 36P разъема блока управления-модулятора VSA и "массой" кузова по отдельности.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
Замените блок управления-модулятора VSA заведомо исправным и повторите проверку. Если признак неисправности отсутствует, замените первоначально установленный блок управления-модулятора VSA. Если код DTC все еще присутствует,
замените модуль управления приборами.
■
|
|
НЕТ
|
-
|
Устраните разрыв в проводе.■
|
|

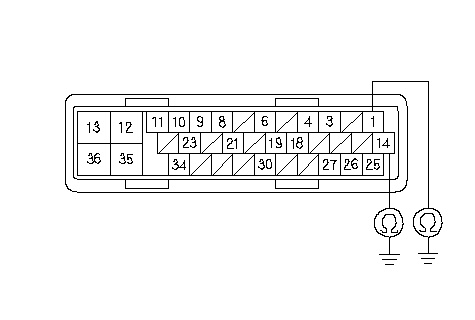

Сторона разъема клемм-выходов
36Р РАЗЪЕМ БЛОКА УПРАВЛЕНИЯ-МОДУЛЯТОРА VSA
CAN L (RED)
CAN H (WHT)
}
|
