Замена ведущей колодки в сборе солнцезащитной шторки люка крыши
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
|
ПРИМЕЧАНИЕ:
-
Приводная колодка/передняя колодка/задняя колодка
-

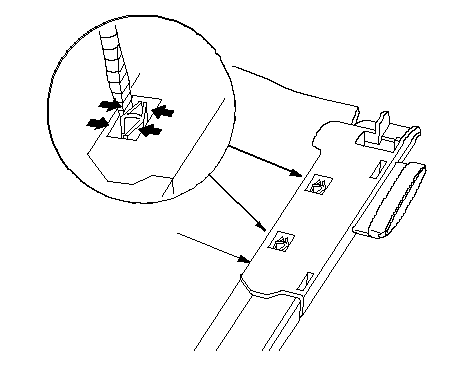

Подогните четыре лапки (A) на крышке колодки со стороны ведущей колодки (передней колодки) (B) с помощью отвертки с плоским жалом, обернутой защитной лентой, затем впрессуйте их на место. Примите меры по предотвращению повреждения во время работы квадратных отверстий в панели солнцезащитной шторки.
|
B
A
A
A
A
}
|
-

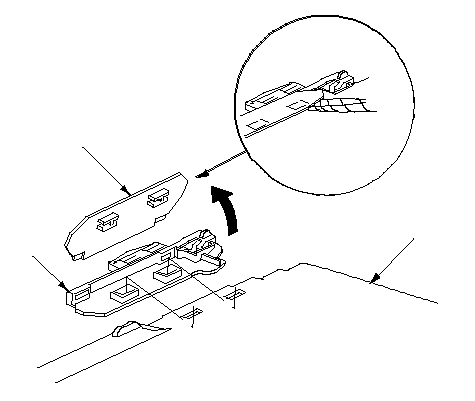

Переверните панель солнцезащитной шторки, затем снимите крышку колодки (A) и ведущую колодку (переднюю колодку) (B) с панели люка (C) с помощью отвертки с плоским жалом, обернутой защитной лентой. Задняя колодка и крышка колодки снимаются так же.
|
A
B
C
}
|
-

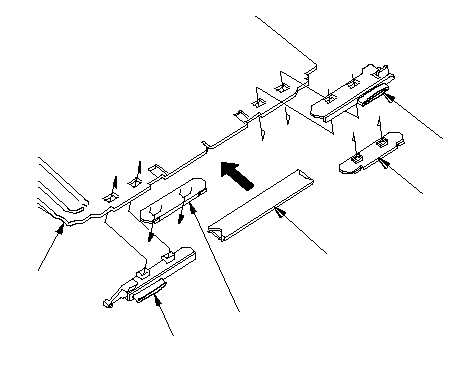

С учетом направления установки, совместите новую ведущую колодку (переднюю колодку) или новую заднюю колодку (A) с квадратными отверстиями (B), стараясь не повредить их, затем установите.
|
|
Сторона салона автомобиля (поверхность с цветом обивки салона)
|
Наружная сторона(поверхность черного цвета)
|
|

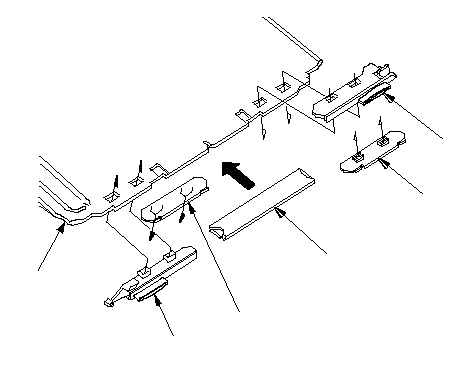

Панель солнцезащитной шторки A
|
Перед
|
Ведущая колодка
|
Крышка колодки
|
|
Зад
|
Крышка колодки
|
Задняя колодка
|
|
Панель солнцезащитной шторки B
|
Перед
|
Передняя колодка
|
Крышка колодки
|
|
Зад
|
Крышка колодки
|
Задняя колодка
|
|
Панель солнцезащитной шторки C
|
Перед
|
Передняя колодка
|
Крышка колодки
|
|
Зад
|
Крышка колодки
|
Задняя колодка B
|
|
A
B
}
|
-

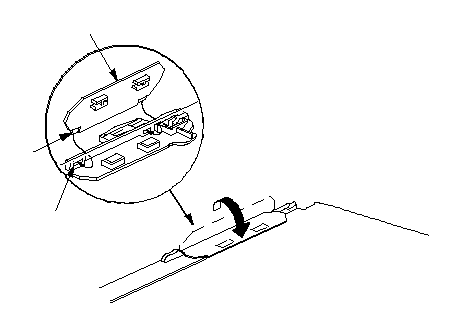

Прикрепите фиксатор (A) новой крышки колодки (B) к панели солнцезащитной шторки (C), впрессуйте квадратные отверстия на колодку и надежно закрепите.
|
A
B
C
}
|
|
Средняя колодка
-

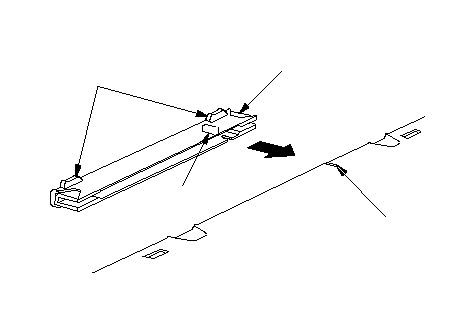

Снимите среднюю колодку (A) с панели солнцезащитной шторки (B).
|
A
B
}
|
-

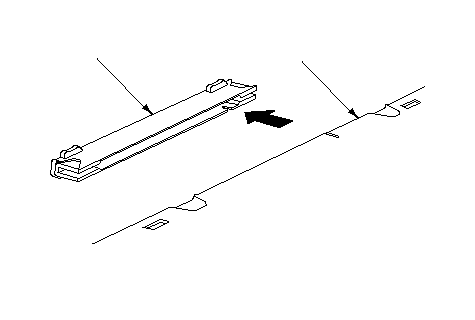

Совместите внутренний выступ (A) на средней колодке (B) с вырезом (C) на панели солнцезащитной шторки, и установите среднюю колодку, ориентируя выступы (D) к стороне салона (поверхность с цветом обивки салона).
|
B
C
D
A
}
|
-

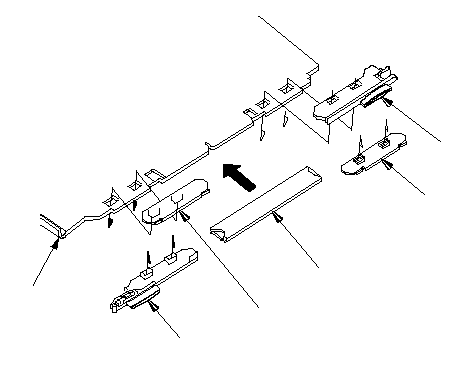

Замените ведущую колодку (B), среднюю колодку (C), заднюю колодку (D) и крышки колодок (E) на панели солнцезащитной шторки A, выполнив операции с 2 по 7.
|
A
B
C
D
E
E
}
|
-
Замените переднюю колодку (А), среднюю колодку (C), заднюю колодку (D) и крышки колодок (E) на панели солнцезащитной шторки В, выполнив операции с 2 по 7.
|
A
B
C
D
E
E
}
|
-
Замените переднюю колодку (А), среднюю колодку (В), заднюю колодку (D) и крышки колодок (E) на панели солнцезащитной шторки С, выполнив операции со 2 по 7.
|
A
C
D
B
E
E
}
|
-

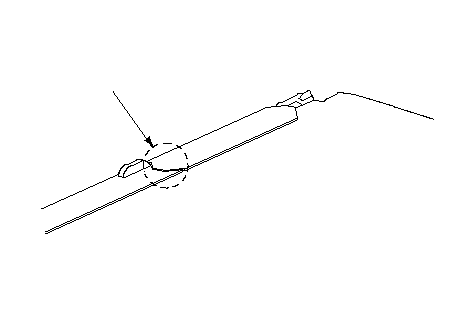

После установки ведущей колодки (передней колодки), средней колодки и задней колодки убедитесь в том, что поверхность (A) всех колодок находится на одном уровне.
-
|
A
}
|
