Замена пластины солнцезащитной шторки люка крыши
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
|
ПРИМЕЧАНИЕ:
-
Для защиты рук наденьте перчатки.
-
Будьте внимательны, чтобы не поцарапать сиденье, панель приборов, кузов и прилегающие детали.
-
Полностью закройте солнцезащитный козырек.
-
Снимите раму солнцезащитной шторки люка крыши.
-

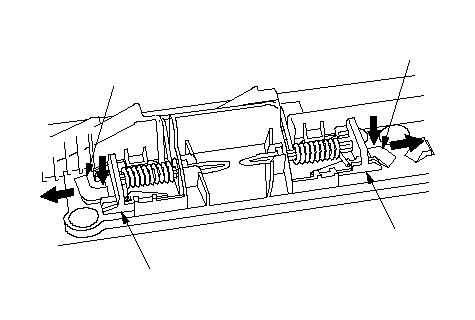

Нажмите фиксатор (A) и сместите основание пружины (B) в направлении, указанном стрелкой.
|
A
B
A
B
}
|
-

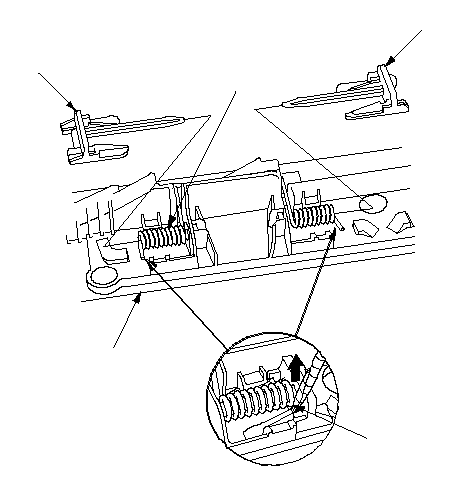

Поднимая конец (A) торсионной пружины (B), сдвиньте опору пружины (C), затем снимите опору пружины и торсионную пружину с гнезда (D).
|
B
A
C
D
C
}
|
-

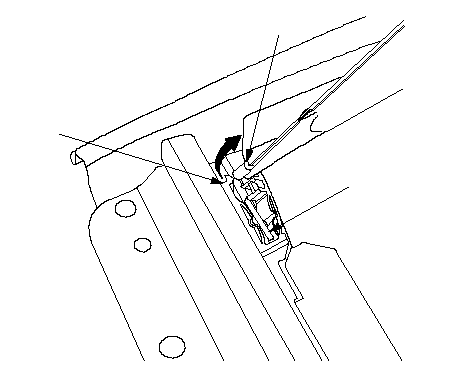

Для снятия поверните зажим (A) на ведущей колодке (B) и отсоедините ползунок (C) с ведущей колодки. Отсоедините с обеих сторон.
|
B
A
C
}
|
-

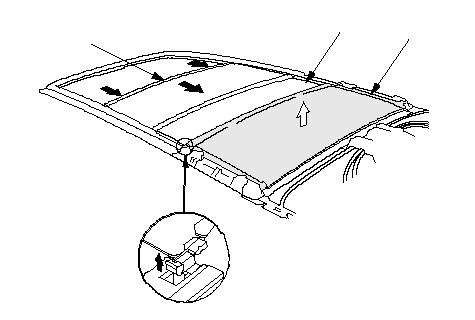

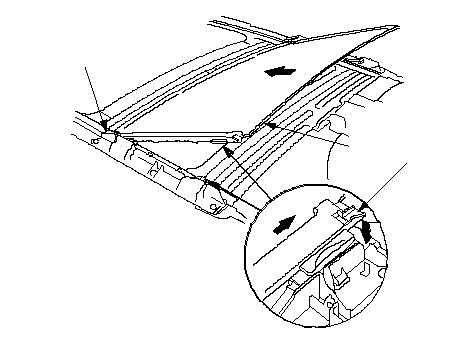

Убедитесь в том, что ползунки отсоединены с ведущих колодок, затем медленно сдвиньте панель солнцезащитной шторки A назад.
-
Сдвиньте панель солнцезащитной шторки A назад еще дальше, пока не поднимутся панель солнцезащитной шторки B и панель солнцезащитной шторки C.
|
A
B
C
}
|
-
Потяните заднюю часть панели солнцезащитной шторки C назад до выхода задней колодки B из гнезда, затем поднимите и снимите панель солнцезащитной шторки C. Снимите переднюю часть панели солнцезащитной шторки вместе с направляющей рельсой (A) на платформе.
|
A
B
C
}
|
-

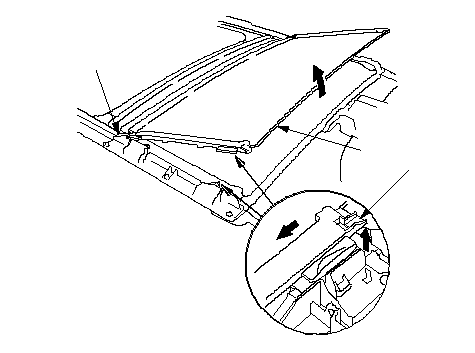

Потяните заднюю часть панели солнцезащитной шторки В назад до выхода задней колодки А из гнезда, затем поднимите и снимите панель солнцезащитной шторки В. Снимите переднюю часть панели солнцезащитной шторки вместе с направляющей рельсой (A) на платформе.
|
A
B
C
}
|
-

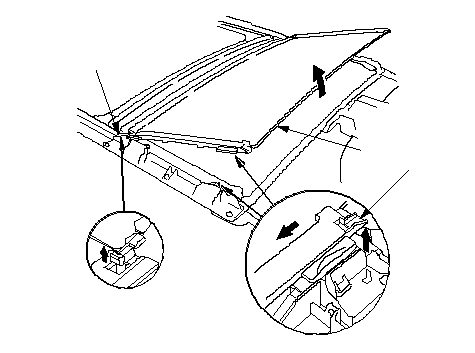

Потяните заднюю часть панели солнцезащитной шторки А назад до выхода задней колодки B из гнезда, затем поднимите и снимите панель солнцезащитной шторки А. Снимите переднюю часть панели солнцезащитной шторки вместе с направляющей рельсой (С) на платформе.
|
A
B
C
}
|
-

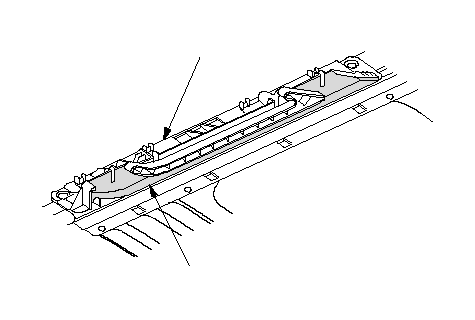

Нанесите многофункциональную смазку на поверхность скольжения (заштрихованная область) (B) колодки на платформе (A) с обеих сторон.
|
A
B
}
|
-

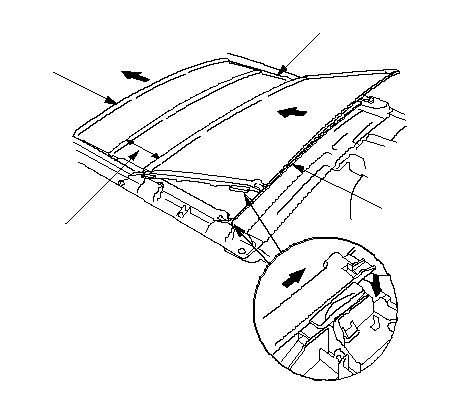

Вставьте ведущую колодку панели солнцезащитной шторки A вместе с направляющей (C) на платформу, затем вставьте заднюю колодку B в направляющую.
-
Медленно потяните за центр средней части панели солнцезащитной шторки A, стараясь не деформировать ее, затем сдвиньте ее вперед на 100 - 300 мм.
|
A
B
C
}
|
-
Установите панель панели солнцезащитной шторки B так же, как и
Этап 12
.
-

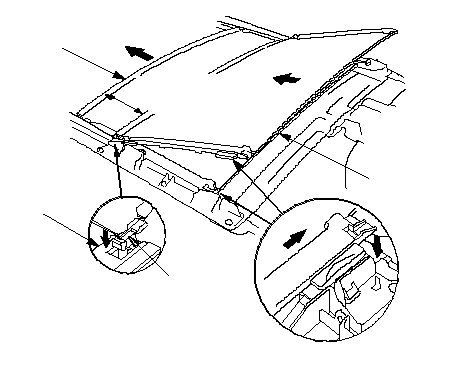

Медленно потяните за центр средней части панели солнцезащитной шторки A, стараясь не деформировать ее, затем убедитесь, что задняя колодка (C) панели солнцезащитной шторки A и передняя колодка (D) солнцезащитной шторки B замкнуты.
|
A
B
C
D
100−300 mm
}
|
-
Также медленно потяните за центр средней части панели солнцезащитной шторки A, стараясь не деформировать ее, затем сдвиньте панель солнцезащитной шторки В вперед на 100 - 300 мм.
-
Установите панель панели солнцезащитной шторки С так же, как и
Этап 12
.
|
A
B
C
100−300 mm
}
|
-
Медленно потяните за центр средней части панели солнцезащитной шторки так же, как и в
Этап 15
, затем убедитесь, что задняя колодка (D) панели солнцезащитной шторки В и передняя колодка (Е) солнцезащитной шторки Е замкнуты. Сдвигайте панель солнцезащитной шторки A к блоку панелей солнцезащитной шторки до фиксации.
|
A
B
C
D
E
}
|
-

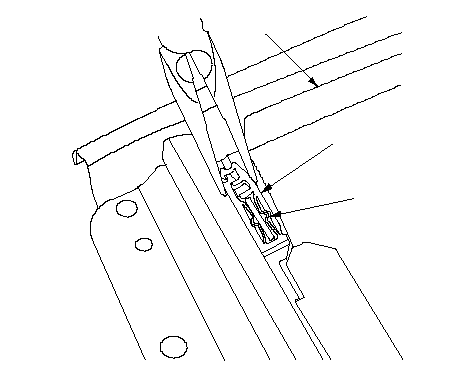

Полностью потяните панель солнцезащитной шторки A до входа ползунка (B) в зажим (C) на ведущей колодке.
-
Надежно зафиксируйте зажимы на ведущей колодке с обеих сторон, затем подсоедините ведущую колодку к тросу.
|
A
C
B
}
|
-
Установите торсионную пружину (A) на платформу (B).
-
Установите опору пружины (C) в торсионную пружину на платформе, и надежно закрепите ее фиксатором (D) на платформе.
-
|
A
B
C
D
D
}
|
