Замена привода в сборе солнцезащитной шторки люка крыши
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
|
ПРИМЕЧАНИЕ: Не поцарапайте панель солнцезащитной шторки.
-
-

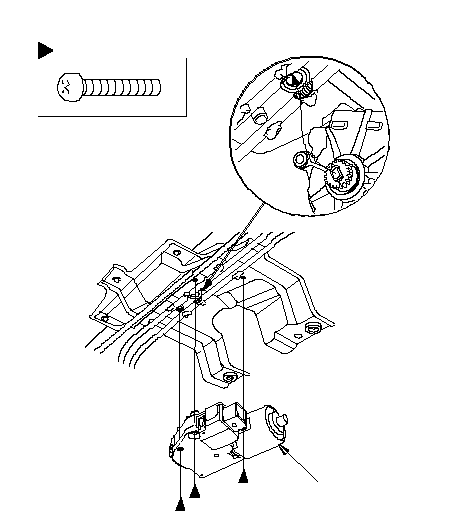

Выкрутите винты, затем снимите электропривод (А).
|
A
Расположения фиксаторов
: Винт, 3
}
|
-

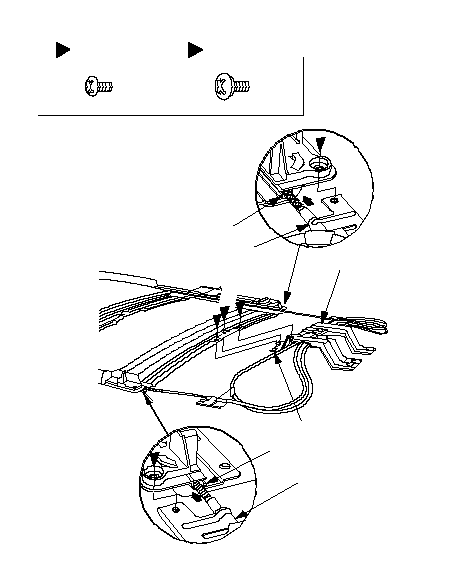

Снимите винты (A) фиксаторов трубки (B) и винты (C) кронштейна электропривода (D).
-
Поочередно осторожно потяните за каждую сторону фиксатора трубки, снимите фиксаторы трубки с рамы и вытяните трос (E).
|
A
B
C
E
A
E
C
C
Расположения фиксаторов
: Винт, 2
A
: Винт, 3
C
D
B
}
|
-
С силой вталкивая трос (A) со стороны рамы, вытяните электропривод в сборе назад, и извлеките трос из трубки (B). В процессе снятия не держите и не тяните трубку электропривода.
|
A
B
}
|
-

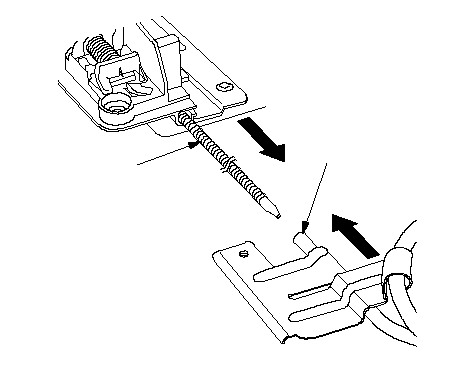

Вставьте трубку (A) электропривода в конец троса (B) с каждой стороны.
|
A
B
}
|
-

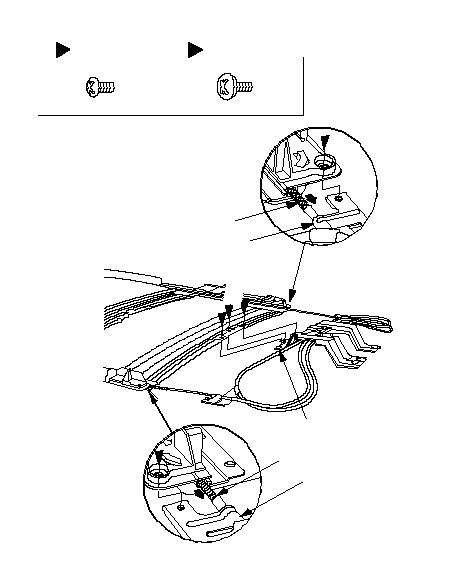

Установив трос в трубку, переместите электропривод (A) к раме и вставьте фиксатор трубки (B) в направляющую (C) рамы.
-
Установите кронштейн электродвигателя (D) узла электропривода на раму с помощью винтов (E).
-
Перед установкой смажьте резьбу винтов (F) крепления герметиком средней фиксации, так, чтобы он не выходил наружу, затем установите каждую сторону фиксатора трубки на раму.
|
Расположения фиксаторов
: Винт, 3
E
: Винт, 2
F
C
E
B
F
F
C
B
E
E
D
A
}
|
-

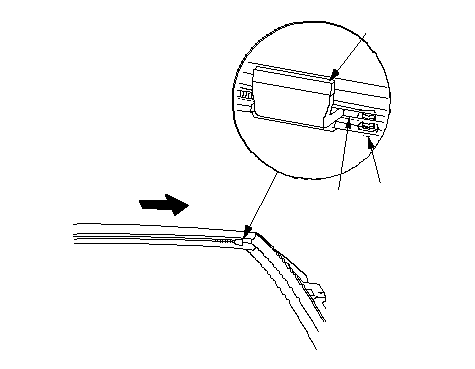

Потяните трос вперед и установите торец (A) ползунка (B) на стопор (винт) (C) в передней части направляющей рельсы.
|
B
A
C
}
|
-

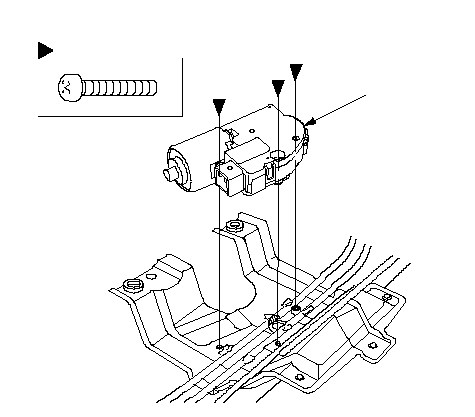

Установите электродвигатель (A) с помощью винтов.
-
|
A
Расположения фиксаторов
: Винт, 3
}
|
