Калибровка индикатора внешней температуры воздуха
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
|
Описание
Датчик температуры наружного воздуха расположен за центральной частью переднего бампера. Модуль управления приборами использует измерения этого датчика для отображения температуры наружного воздуха.
Из-за места расположения этого датчика на него может повлиять отражение тепла от дороги, двигателя или радиатора, или горячие выхлопы окружающих автомобилей.
Эти условия могут воздействовать на датчик температуры наружного воздуха и вызывать неверные показания прибора. Для предотвращения неправильных или колеблющихся показаний датчика температуры наружного воздуха в модуль управления приборами были записаны логические элементы.
|
|
|
Логический индикатор наружной температуры воздуха
Начальные показания температуры наружного воздуха выводятся после поворота ключа в замке зажигания в положение ON (II).
-
Если температура охлаждающей жидкости 60 °C или выше, при замке зажигания в положении ON (II), будет показана температура, которая была последний раз, когда замок был повернут в положение OFF, с учетом текущей температуры, измеренной датчиком наружной температуры воздуха.
-
Если температура охлаждающей жидкости 59 °C или ниже, при замке зажигания в положении ON (II), будет показана текущая температура, измеренная датчиком наружной температуры воздуха.
|
|
|

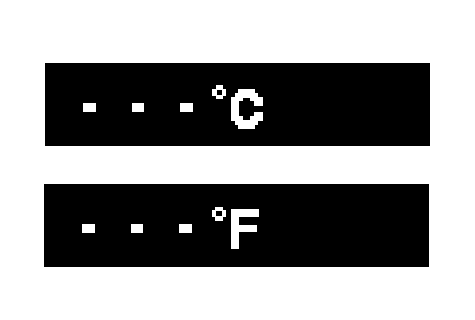

Поиск неисправности
|
По Цельсию
По Фаренгейту
}
|
|
Калибровка
Указатель температуры наружного воздуха может быть повторно откалиброван в диапазоне ±3 °C, в соответствии с желанием клиента.
-
Включите зажигание, повернув ключ в положение "ON" (II).
-
Нажмите и удерживайте в течение более 3 секунд кнопку INFO для входа в режим индивидуальной настройки.
-
После входа в режим индивидуальной настройки выберите и введите ‘‘CHG SETTING'' (изменение настроек). Затем выберите и введите ‘‘ADJUST OUTSIDE TEMP‘‘ (регулировка температуры наружного воздуха). DISPLAY'' и выполните калибровку значений с переключателем SEL/RESET и INFO.
|
}
|
-
При появлении на дисплее желаемого значения отпустите кнопку, и на дисплей будет выведено откорректированное значение температуры наружного воздуха.
Пример:
|
Неверное значение
|
=
|
20 °C
|
|
Желаемое корректируемое значение
|
=
|
+1 °C
|
|
Верное значение
|
=
|
21 °C
|
|
Желаемое корректируемое значение
|
=
|
−1 °C
|
|
Верное значение
|
=
|
19 °C
|
ПРИМЕЧАНИЕ: Перекалиброванная температура, это не то значение, которое видит датчик.
Поэтому температура может быть настроена ±5 градусов от датчика.
ПРИМЕЧАНИЕ: Чтобы настроить правильность показания температуры, снимите датчик температуры наружного воздуха (A), но оставьте его подключенным. Поместите датчик вместе с термометром (В) в сосуд (С) с ледяной водой. Выберите режим калибровки, как указано выше, и проведите калибровку дисплея на действительную температуру.
|
A
B
C
}
|
-

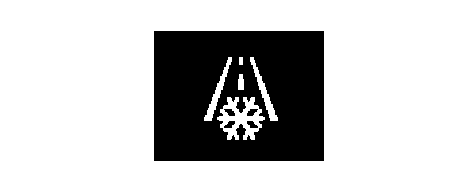

Значок снега увеличивается, когда температура опускается до 3 °C или ниже во время первого включения зажигания в положение ON (II).
|
}
|
