Руководство по обслуживанию и ремонту Honda Jazz/Fit
2 поколения


Honda Jazz/Fit

  • Общая информация
  • Спецификация
  • График техобслуживания
  • Двигатель
  • Топливо и система снижения токсичности
  • Трансмиссия
  • Рулевое управление
  • Подвеска
  • Тормозная система
  • HVAC (Система отопителя, вентилятора, кондиционера)
  • Кузов
  • Средства безопасности
  • Поиск неисправностей DTC
  • Схемы электропроводки

    • Замена троса стояночного тормоза

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3

    В разобранном виде

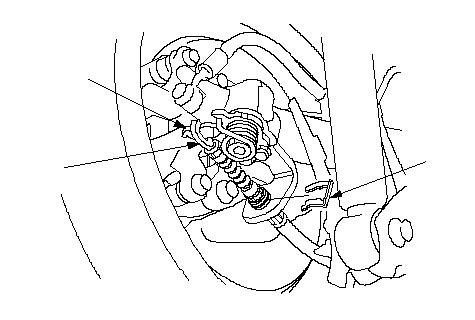

    Модель с задними дисковыми тормозами
    ПРИМЕЧАНИЕ:
    • Тросы стояночного тормоза не должны быть погнуты или повреждены. Это приведет к тугой работе кабеля и преждевременной поломке.
    • При необходимости пользуйтесь рисунком гидроусилителя в разобранном состоянии.
    1. Полностью отпустите рычаг стояночного тормоза.
    1. Снимите зажим (А) троса стояночного тормоза с троса (В).
    1. Отсоедините трос стояночного тормоза от рычага (С).
    1. Снимите крепежные приспособления троса стояночного тормоза, затем снимите трос.
    1. Установите трос стояночного тормоза в обратной снятию последовательности операций. Обратите внимание на следующее:

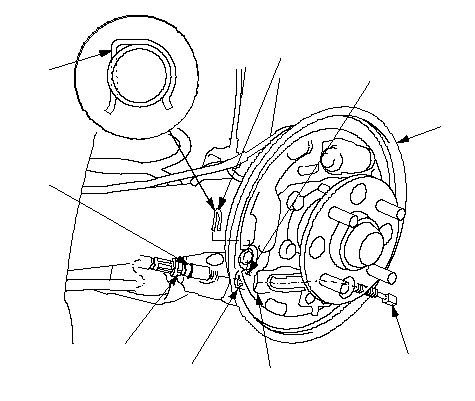

    Модель с задними барабанными тормозами
    ПРИМЕЧАНИЕ:
    • Тросы стояночного тормоза не должны быть погнуты или повреждены. Это приведет к тугой работе кабеля и преждевременной поломке.
    • При необходимости пользуйтесь покомпонентным изображением.
    1. Полностью отпустите рычаг стояночного тормоза.
    1. Снимите зажим троса (В) со вставной части троса (С) на обратной стороне опорной пластины (D).
    1. Потяните трос стояночного тормоза и снимите его с опорной пластины.
    1. Установите трос стояночного тормоза в обратной снятию последовательности операций. Обратите внимание на следующее:
      • Будьте внимательны, чтобы не погнуть и не повредить трос.
      • Совместите выступы (Е) держателя троса стояночного тормоза с прорезями (F) на вставной части опорной пластины.
      • Вставляйте пока канавка (G) в держателе троса не совместится с прорезью (Н) вставной части троса.
      • Установите зажим троса, вставляя прямой конец (I) зажима в прорезь на вставной части троса и надежно закрепите держатель троса стояночного тормоза.
      • Подсоедините трос стояночного тормоза к рычагу тормоза и установите тормозные колодки и барабан.
      • Отрегулируйте привод стояночной тормозной системы. Примените стояночный тормоз 10 раз, затем снова отрегулируйте его.
