Замена задней тормозной колодки
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
|
|
Частое вдыхание пыли, образующейся в результате износа тормозных накладок, независимо от их материала, может иметь опасные последствия для здоровья.
-
Избегайте попадания частиц пыли, образующейся в результате износа тормозных накладок, в дыхательные пути.
-
Не используйте сжатый воздух или кисти для очистки узлов тормозных механизмов. Используйте подходящий пылесос.
|
Разборка
-
-
Снимите заднее колесо.
-
-

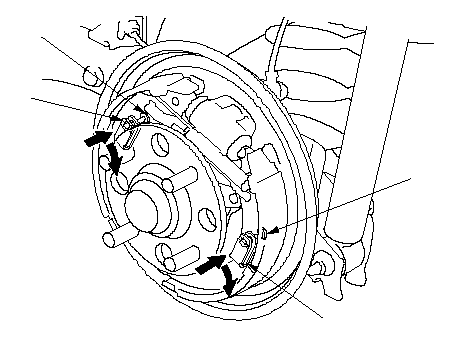

Выньте натяжные штифты (А), нажав на пружину фиксатора (В) и поворачивая палец.
|
A
B
A
B
}
|
-

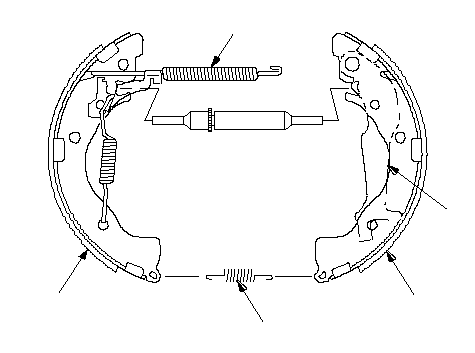

Снимите нижнюю пружину возврата (А) и блок тормозной колодки со ступицы.
-
Снимите передние тормозные колодки (В), сняв верхнюю возвратную пружину (С), и разберите блок тормозных колодок.
-
Снимите задние тормозные колодки (D), отсоединив трос стояночного тормоза от рычага (Е) стояночного тормоза.
|
A
D
B
C
E
}
|
-

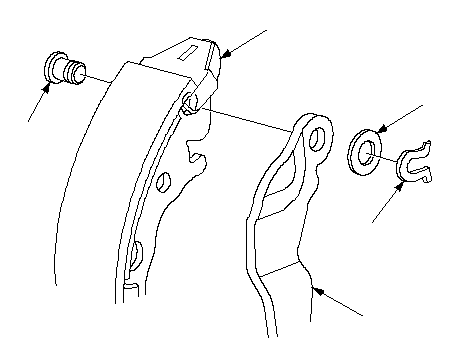

Отсоедините от тормозной колодки U-образный зажим (А), волнообразную шайбу (В), палец (С) шарнира и отделите рычаг стояночного тормоза от тормозных колодок (Е).
|
A
Заменить.
D
E
B
C
}
|
|
Сборка
-

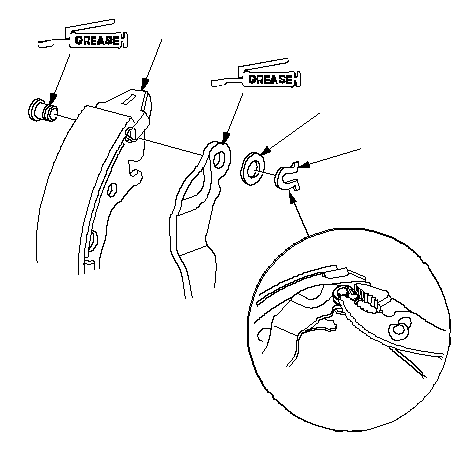

Нанесите смазку для резиновых деталей на скользящую поверхность пальца шарнира (A) и рычаг стояночного тормоза (В) для ориентированных назад тормозных колодок (С).
-
Установите рычаг стояночного тормоза и волнообразную шайбу (D) на палец шарнира и закрепите новым U-образным зажимом (E).
ПРИМЕЧАНИЕ: Надежно закрепите U-образный зажим, чтобы рычаг стояночного тормоза не выскочил из колодки.
-
Соедините трос стояночного тормоза с тормозным рычагом.
|
A
C
B
D
E
Заменить.
}
|
-

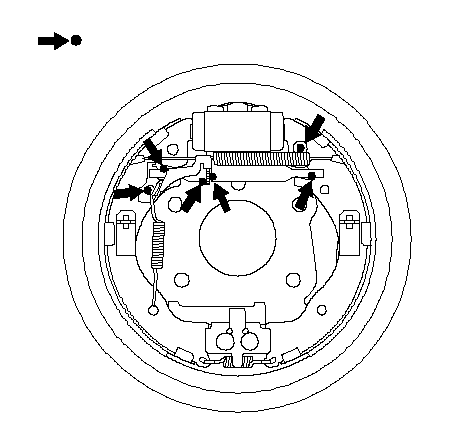

Нанесите тонкий слой смазки для резиновых деталей на концы стержня (А) и скользящие поверхности (В), как показано. Удалите излишки. Не допускайте попадания смазки на тормозные накладки.
|
A
B
A
A
A
B
Символы, указывающие точки смазки:
Наконечники соединительных
тяг и скользящие поверхности
}
|
-

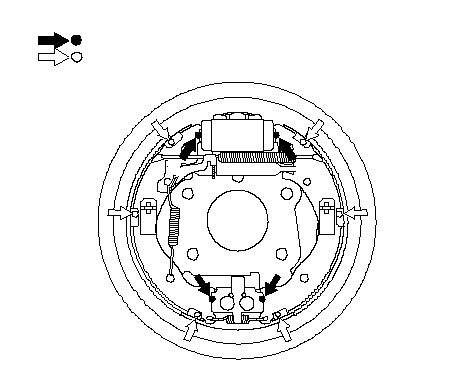

Нанесите тонкий слой смазки Molykote 44 MA на наконечники (А) тормозных колодок и края (В) поверхностей колодок, которые соприкасаются с тормозным щитком, как показано. Удалите излишки. Не допускайте попадания смазки на тормозные накладки.
|
Символы смазочной колодки:
Наконечники тормозных колодок
Края поверхностей колодок
A
B
A
A
A
B
B
B
B
B
}
|
-

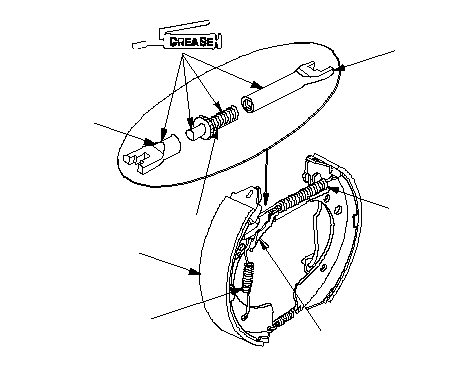

Установите шатуны А и В на регулировочный болт (С).
ПРИМЕЧАНИЕ:
-
Очистите резьбовые части шатуна А и скользящую поверхность шатуна В, затем нанесите на них смазку для резиновых деталей.
-
Укоротите шатун А, полностью повернув регулировочный болт.
-
Соберите тормозные колодки, верхнюю возвратную пружину (D) и шатуны с регулировочным болтом на тормозном щитке, затем установите саморегулирующийся рычаг (Е) и саморегулирующуюся пружину (F) на ориентированные вперед тормозные колодки (G).
|
A
D
E
B
C
G
F
}
|
-
Установите натяжные штифты (А) и пружину фиксатора (В), нажимая на соответствующую пружину и поворачивая палец.
-
Установите нижнюю возвратную пружину.
ПРИМЕЧАНИЕ: Убедитесь, что тормозные колодки установлены на втулках щитка тормоза и верхняя часть тормозных колодок подходит к поршням колесных цилиндров.
-
ПРИМЕЧАНИЕ: Перед установкой тормозного барабана, прочистите контактную поверхность задней ступицы и внутреннюю поверхность тормозного барабана.
-
Очистите установочные поверхности тормозного барабана и внутренней поверхности диска колеса и установите заднее колесо.
-
Нажмите несколько раз на педаль тормоза, чтобы убедиться, что тормоза работают, и отрегулировать их.
ПРИМЕЧАНИЕ: Задействование тормозов сразу после замены всего комплекта тормозных колодок может потребовать увеличения хода педали. После нескольких нажатий на педаль тормоза, нормальный ход педали восстановится.
-
|
A
B
A
B
}
|
