Поиск неисправностей SRS по кодам DTC: 92-2x

Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3

DTC 92-2x (‘‘x'' может быть от 0 до 9 или от A до F):

Разрыв или замыкание на "массу" в цепи индикатора отключения подушки безопасности пассажира

ПРИМЕЧАНИЕ:

Перед выполнением процедуры поиска неисправности ознакомьтесь с расположением компонентов SRS и общими инструкциями по устранению неисправностей.
Выполните поиск неисправностей по коду DTC A1-1x перед выполнением этой процедуры поиска неисправностей.
Перед заменой блока SRS проверьте версию его программного обеспечения при помощи HDS. Если не установлена новейшая версия программного обеспечения, обновите программное обеспечение блока SRS и проведите повторную проверку.

Код DTC 92-2x все еще горит?

ДА	-	Перейдите к Этап 4 .
НЕТ	-	Пропадающая неисправность, на момент проверки система исправна. Перейдите к поиску пропадающих неисправностей . Если указан другой код DTC, выполните поиск неисправностей по указанному коду.■

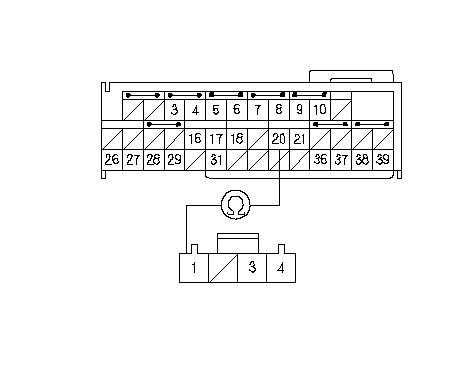

Измерьте сопротивление между клеммой № 20 разъема А (39Р) блока SRS и клеммой № 1 4Р разъема индикатора отключения подушки безопасности пассажира. Значение должно быть менее 1,0 Ω.

Соответствует ли сопротивление допустимому значению?

ДА	-	Перейдите к Этап 9 .
НЕТ	-	Разрыв жгута проводов панели приборов; замените жгут проводов панели приборов.■

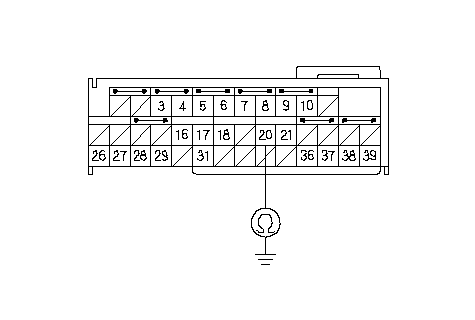

Измерьте сопротивление между клеммой № 20 разъема А (39Р) блока SRS и "массой" кузова. Значение должно быть более 1 MΩ.

Соответствует ли сопротивление допустимому значению?

ДА	-	Неисправен блок SRS или индикатор отключения подушки безопасности пассажира, замените индикатор отключения подушки безопасности пассажира. Если неисправность не исчезает, замените блок SRS. ■
НЕТ	-	Замыкание на "массу" в жгуте проводов панели приборов или аудиоблока; замените неисправный жгут проводов.■
