    • Поиск неисправностей SRS по кодам DTC: 92-1x

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
    DTC 92-1x (‘‘x'' может быть от 0 до 9 или от A до F):
     Замыкание на силовой провод в цепи индикатора отключения подушки безопасности пассажира
    ПРИМЕЧАНИЕ:
    1. Поверните ключ зажигания в положение ON (II) и подождите 10 секунд.
    Высвечивается ли код неисправности 92-1x?
    ДА -
    Перейдите к Этап 4 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна. Перейдите к поиску пропадающих неисправностей . Если указан другой код DTC, выполните поиск неисправностей по указанному коду.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините отрицательный провод от аккумулятора и подождите не менее 3 минут.
    1. Снова подсоедините отрицательный провод к аккумулятору.
    1. Включите зажигание, повернув ключ в положение ON (II).

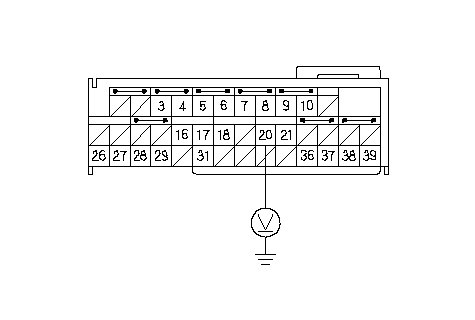

    1. Измерьте напряжение между клеммой № 20 разъема А (39Р) блока SRS и "массой" кузова. Напряжение должно быть не более 0,5 В.
    Соответствует ли напряжение допустимому значению?
    ДА -
    Неисправен блок SRS или индикатор отключения подушки безопасности пассажира, замените индикатор отключения подушки безопасности пассажира. Если неисправность не исчезает, замените блок SRS. ■
    НЕТ -
    Замыкание на силовой провод в жгуте проводов панели приборов или аудиоблока; замените неисправный жгут проводов.■
