    • Поиск неисправностей по кодам (DTC): B1779

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
    DTC B1779:
     Разрыв или замыкание на аккумуляторную батарею в цепи выключателя системы Hands Free на рулевом колесе или Неисправность выключателя
    1. Подсоедините прибор HDS к разъему передачи данных (DLC).
    1. Сотрите коды неисправности DTC с помощью HDS.
    1. Поверните замок зажигания в положение LOCK (0), затем запустите двигатель и поверните руль вперед и назад несколько раз.
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    Код DTC B1779 имеется на экране?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    Выключатель исправен?
    ДА -
    Перейдите к Этап 7 .
    НЕТ -
    1. Отсоедините 28Р разъем блока управления системой HandsFree.
    1. Отсоедините 5Р разъем выключателя HFT.
    1. Включите зажигание, повернув ключ в положение ON (II).

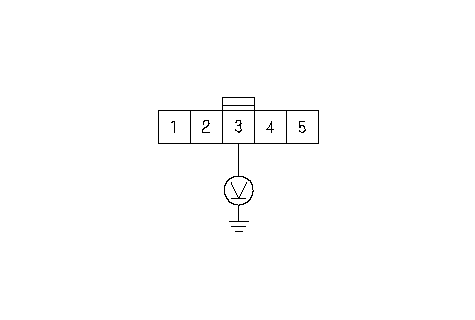

    1. Проверьте напряжение между клеммой № 3 (5P) разъема выключателя системы HFT и "массой".
    Напряжение есть?
    ДА -
    Устраните замыкание в цепи между блоком управления Hands Free и выключателем HFT.■
    НЕТ -
    Перейдите к Этап 12 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).

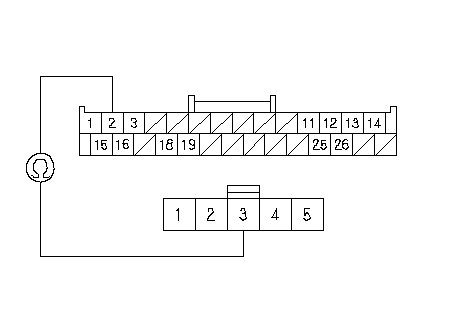

    1. Проверьте непрерывность цепи между клеммой № 2 28P разъема блока управления системой Hands Free и клеммой № 3 5Р разъема выключателя HFT.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 14 .
    НЕТ -
    Устраните разрыв в цепи между блоком управления Hands Free и выключателем HFT.■
    1. Включите зажигание, повернув ключ в положение ON (II).

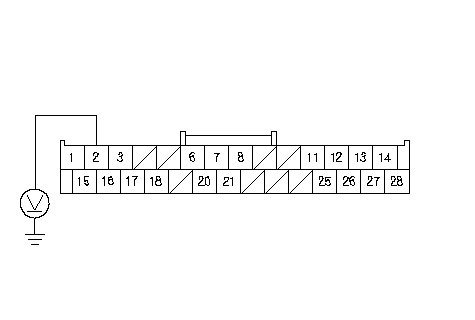

    1. Измерьте напряжение между клеммой № 2 28P разъема блока управления Hands Free и «массой» кузова.
    Напряжение есть?
    ДА -
    Устраните замыкание на "массу" в цепи между блоком управления Hands Free и переключателем HFT.■
    НЕТ -
    Перейдите к Этап 15 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).

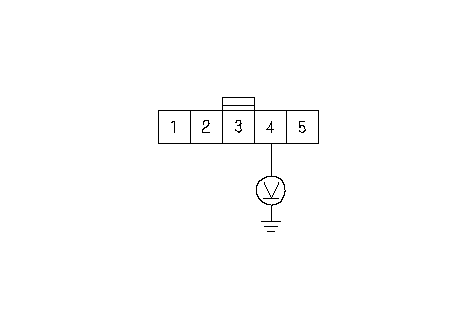

    1. Проверьте неразрывность цепи между клеммой № 4 5Р разъема выключателя HFT и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    НЕТ -
    Устраните разрыв в проводе между выключателем HFT и "массой" кузова (G501).
