Как осуществлять поиск неисправностей в электрооборудовании кузова

Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3

Поиск неисправностей, связанных с сетью B-CAN

Как проверять коды неисправности DTC с помощью диагностической системы HDS (предпочтительный метод)

HDS может проверить статус связи F-CAN и B-CAN, считать и стереть коды DTC, вывести список данных на дисплей и выполнить проверку функций.

Проверьте, появились ли на экране коды DTC

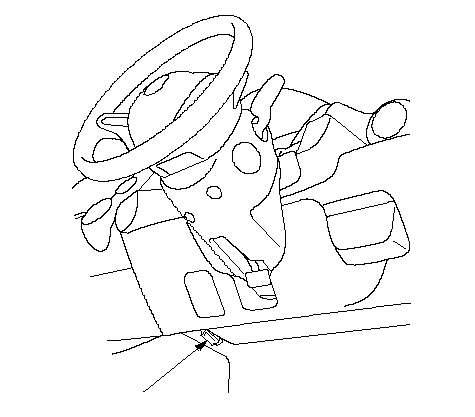

Присоединить HDS к разъему информационной связи (А), расположенному со стороны водителя под панелью управления.

Включите зажигание, повернув ключ в положение ON (II).

Убедитесь, что система HDS взаимодействует с автомобилем.

ПРИМЕЧАНИЕ: Если блок HDS не взаимодействует с автомобилем, проведите поиск неисправностей цепи DLC.

Выберите функцию BODY ELECTRICAL, затем войдите в меню TEST MODE и проверьте коды DTC. Если коды DTC не относятся к выбранному меню, выберите проверку всех кодов DTC, чтобы посмотреть все коды неисправности кузова.

ПРИМЕЧАНИЕ: Для определенных операций смотрите руководство для пользователя HDS.

Если на дисплей выводятся другие коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.

ПРИМЕЧАНИЕ: Если сохранились коды DTC B1000, B1150, B1178, B1200, B1750, B1900, B2350 и/или B2450, выполните сначала поиск неисправностей по этим кодам (начиная с наименьшего значения).

Как проверить коды неисправности без HDS (применять только если не доступен HDS)

Требуются специальные инструменты

Приспособление для замыкания MPCS

07WAZ-0010100

Если HDS недоступен, применяя этот метод, вы можете проверить статус коммуникаций линии B-CAN и коды неисправности и статус некоторых коммуникаций F-CAN, связанных с модулем управления приборами.

Проверьте, появились ли на экране коды DTC

Включите зажигание, повернув ключ в положение ON (II).

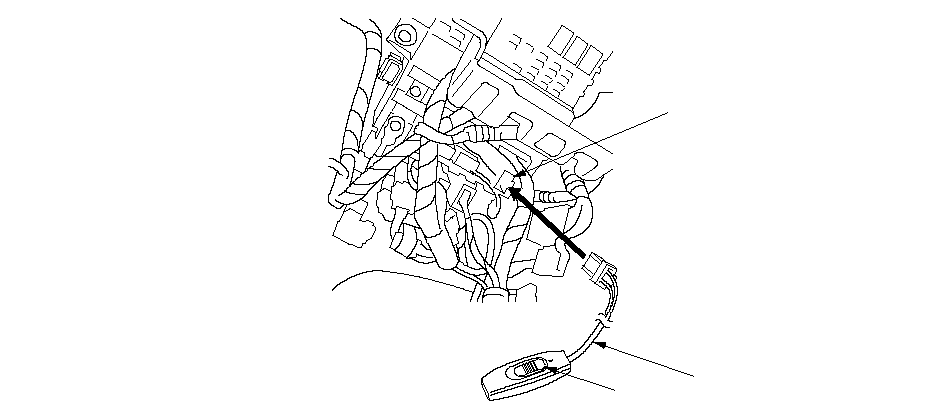

Подсоедините приспособления (А) для замыкания MPCS к диагностическому разъему (В) MICU и включите выключатель (С).

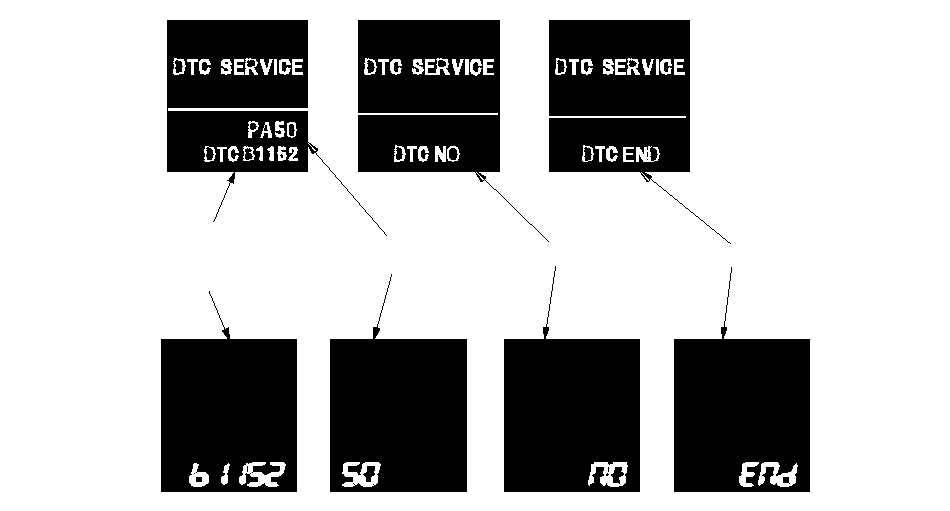

Через 5 - 10 секунд коды DTC, определенные и сохраненные отдельно разными блоками B-CAN, будут последовательно загораться на мультиинформационном дисплее одометра/указателя пробега, если линия связи между MICU и модулем управления панелью приборов работает правильно. Чтобы пролистать коды неисправности, нажмите кнопку выбор/сброс.

Блок, в памяти которого хранится код неисправности, можно определить по номеру на дисплее одометра/ пробега.

Электронный блок управления	Номер блока управления
MICU	10
Модуль управления приборами	50
Блок климат-контроля	51
Датчик дождя/автоматического включения света	71
Блок управления регулировкой направления фар	75
Блок управления телефоном HandsFree	94
Блок иммобилайзера-дистанционного управления	96

ПРИМЕЧАНИЕ: Вы также можете проверить статус коммуникации B-CAN следующими методами:

Как стереть коды неисправности DTC с помощью HDS

Присоединить HDS к разъему информационной связи (А), расположенному со стороны водителя под панелью управления.

Включите зажигание, повернув ключ в положение ON (II).

Сотрите коды неисправности DTC с помощью HDS.

Поверните ключ зажигания в положение LOCK (0) и отсоедините систему HDS от разъема передачи данных (DLC).

Как стереть коды неисправности DTC без HDS

Находясь в режиме показа статуса DTC, нажмите и удерживайте кнопку SELECT/RESET (ВЫБОР/СБРОС) не менее 10 секунд.

Выключите короткозамыкатель MPCS и отсоедините разъем от разъема служебной проверки MICU.

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Входные сигналы и команды системы HDS

Некоторые входные сигналы происходят настолько быстро, что HDS не успевает обновлять данные. Удерживайте проверяемый выключатель, прослеживая информацию в "DATA LIST" (СПИСКЕ ДАННЫХ). Это должно дать HDS время обновить данные сигнала в "DATA LIST" (СПИСКЕ ДАННЫХ).

Из-за того что программное обеспечение HDS обновляется для поддержки выпуска новых автомобилей, не характерно встречать неподдерживаемые тесты систем функций.

Убедитесь, что автомобиль оснащен самым новым программным обеспечением.

Вход

Меню системы	Список данных	Указатель списка данных
Освещение	Датчик двери водителя	Выключенное положение/Включенное положение
	Включатель Аварийной Сигнализации	Выключенное положение/Включенное положение
	Выключатель света фар (OFF)	Выключенное положение/Включенное положение
	Переключатель света фар (СТОЯНКА)	Выключенное положение/Включенное положение
	Переключатель света фар (ФАРЫ)	Выключенное положение/Включенное положение
	Переключатель фар (AUTO)	Выключенное положение/Включенное положение
	Переключатель света фар (дальний свет)	Выключенное положение/Включенное положение
	Переключатель света фар (СВЕТОВОЙ СИГНАЛ ОБГОНА)	Выключенное положение/Включенное положение
	Выключатель указателя поворота (ПОВОРОТ НАЛЕВО)	Выключенное положение/Включенное положение
	Выключатель указателя поворота (ПОВОРОТ НАПРАВО)	Выключенное положение/Включенное положение
	Выключатель противотуманных фар	Выключенное положение/Включенное положение
	Напряжение входного сигнала датчика системы автоматического управления приборами освещения	V
	Максимальное значение напряжения определения неисправности датчика системы автоматического управления приборами освещения	V
	Минимальное значение напряжения определения неисправности датчика системы автоматического управления приборами освещения	V
	Команда освещения салона	Выключенное положение/Включенное положение
	Команда указателя левого поворота	Выключенное положение/Включенное положение
	Команда указателя правого поворота	Выключенное положение/Включенное положение
	Команда освещения багажного отделения	Выключенное положение/Включенное положение
	Команда слабого света системы автоматического управления приборами освещения	Выключенное положение/Включенное положение
	Команда включения света фар системы автоматического управления приборами освещения	Выключенное положение/Включенное положение
	Команда предупреждения системы автоматического управления приборами освещения	Выключенное положение/Включенное положение
	Команда дублирующей линии фары системы автоматического управления приборами освещения	Выключенное положение/Включенное положение
	Команда включения фар	Выключенное положение/Включенное положение
	Команда включения дальнего света фар	Выключенное положение/Включенное положение
	Команда стояночных фонарей	Выключенное положение/Включенное положение
	Команда на включение противотуманных фонарей	Выключенное положение/Включенное положение
	Датчик RLS автоматического включения передних приборов освещения	V
	Датчик RLS автоматического включения плафонов рассеянного света	V

Входные сигналы и команды системы HDS

Вход

Меню системы	Список данных	Указатель списка данных
Датчики	Главный переключатель круиз-контроля (переключатель АСС)	Выключенное положение/Включенное положение
	Селектор круиз-контроля	Выключенное положение/Включенное положение
	Переключатель "Resume" ("Возобновить") круиз-контроля	Выключенное положение/Включенное положение
	Выключатель VSA/TCS	Выключенное положение/Включенное положение
	Выключатель указателя "Select/Reset"	Выключенное положение/Включенное положение
	Датчик стояночного тормоза	Выключенное положение/Включенное положение
	Датчик уровня тормозной жидкости	Выключенное положение/Включенное положение
	Входной сигнал 1 датчика уровня топлива	———
	Входной сигнал 2 датчика уровня топлива	v
	Индикатор активного состояния VSA/TCS	Выключенное положение/Включенное положение
	Индикатор VSA/TCS (предупреждение)	Выключенное положение/Включенное положение
	Сигнализатор неисправности ABS	Выключенное положение/Включенное положение
	Сигнализатор EBD (электронное распределение тормозного усилия)	Выключенное положение/Включенное положение
	Индикатор основного выключателя круиз-контроля	Выключенное положение/Включенное положение
	Индикатор MIL (сигнализатор неисправности)	Выключенное положение/Включенное положение
	Индикатор низкого давления масла	Выключенное положение/Включенное положение
	Сигнализатор системы зарядки	Выключенное положение/Включенное положение
	Индикатор дальнего света	Выключенное положение/Включенное положение
	Индикатор включения стояночных фонарей	Выключенное положение/Включенное положение
	Сигнализатор низкого уровня топлива	Выключенное положение/Включенное положение
	Индикатор охранной сигнализации	Выключенное положение/Включенное положение
	Индикатор противотуманных фар	Выключенное положение/Включенное положение
	Индикатор автоматического включения света	Выключенное положение/Включенное положение
	Индикатор ремней безопасности	Выключенное положение/Включенное положение
	Команда индикатора скорости (км/ч)	км/ч
	Команда индикатора скорости (миль/ч)	MPH (миль/ч)
	Датчик замка ремня безопасности водителя	Выключенное положение/Включенное положение
	Датчик положения передачи АКП (R)	Выключенное положение/Включенное положение
	Датчик положения селектора АКП (P)	Выключенное положение/Включенное положение

Вход

Меню системы	Список данных	Указатель списка данных
Дверные замки	Датчик двери водителя	Выключенное положение/Включенное положение
	Датчик двери переднего пассажира	Выключенное положение/Включенное положение
	Выключатель замка задней двери со стороны водителя	Выключенное положение/Включенное положение
	Выключатель замка задней двери со стороны пассажира	Выключенное положение/Включенное положение
	Выключатель кнопки блокировки замка двери переднего пассажира (РАЗБЛОКИРОВАНО)	Выключенное положение/Включенное положение
	Выключатель кнопки блокировки замка задней двери со стороны водителя (РАЗБЛОКИРОВАНО)	Выключенное положение/Включенное положение
	Выключатель кнопки блокировки замка задней двери со стороны пассажира (РАЗБЛОКИРОВАНО)	Выключенное положение/Включенное положение
	Выключатель цилиндра замка двери водителя (ЗАБЛОКИРОВАНО)	Выключенное положение/Включенное положение
	Выключатель цилиндра замка двери водителя (РАЗБЛОКИРОВАНО)	Выключенное положение/Включенное положение
	Выключатель замка двери водителя (ЗАБЛОКИРОВАНО)	Выключенное положение/Включенное положение
	Выключатель замка двери водителя (РАЗБЛОКИРОВАНО)	Выключенное положение/Включенное положение
	Выключатель кнопки блокировки замка двери водителя (ЗАБЛОКИРОВАНО)	Выключенное положение/Включенное положение
	Выключатель кнопки блокировки замка двери водителя (РАЗБЛОКИРОВАНО)	Выключенное положение/Включенное положение
	Управление дверью ЗАБЛОКИРОВАТЬ	Выключенное положение/Включенное положение
	Управление дверью РАЗБЛОКИРОВАТЬ	Выключенное положение/Включенное положение
Стеклоочиститель	Концевой выключатель положения педали тормоза.	Выключенное положение/Включенное положение
	Выключатель стеклоочистителей ветрового стекла (LOW)	Выключенное положение/Включенное положение
	Выключатель стеклоочистителей ветрового стекла (HIGH)	Выключенное положение/Включенное положение
	Выключатель стеклоочистителей ветрового стекла (MIST)	Выключенное положение/Включенное положение
	Выключатель стеклоочистителей ветрового стекла (ПРЕРЫВИСТЫЙ РЕЖИМ)	Выключенное положение/Включенное положение
	Выключатель омывателя ветрового стекла	Выключенное положение/Включенное положение
	Переключатель омывателя заднего стекла	Выключенное положение/Включенное положение
	Выключатель очистителя заднего стекла	ON/OFF
	Выключатель электропривода стеклоочистителей ветрового стекла, режим "PARK"	Выключенное положение/Включенное положение
	Команда очистителя заднего стекла	ON/OFF
	Команда омывателя заднего стекла	ON/OFF
	Управление электроприводом стеклоочистителей ветрового стекла, команда HI	Выключенное положение/Включенное положение
	Управление электроприводом стеклоочистителей ветрового стекла, команда LO	Выключенное положение/Включенное положение
	Управление электроприводом омывателя ветрового стекла	Выключенное положение/Включенное положение
	Датчик автоматической остановки очистителя заднего стекла	Выключенное положение/Включенное положение
	Приспособление RLS стекла	Нормальное функционирование/Проверьте приспособление/Отказ в работе
	RLS датчик дождя (интенсивности дождя)	NONE/DETECT (отсутствует/определить)

Входные сигналы и команды системы HDS

Вход

Меню системы	Список данных	Указатель списка данных
Дистанционное отпирание	Датчик двери водителя	Выключенное положение/Включенное положение
	Датчик двери переднего пассажира	Выключенное положение/Включенное положение
	Выключатель замка задней двери со стороны водителя	Выключенное положение/Включенное положение
	Выключатель замка задней двери со стороны пассажира	Выключенное положение/Включенное положение
	Выключатель крышки багажника/двери багажника	Выключенное положение/Включенное положение
	Выключатель кнопки блокировки замка двери переднего пассажира (РАЗБЛОКИРОВАНО)	Выключенное положение/Включенное положение
	Выключатель кнопки блокировки замка задней двери со стороны водителя (РАЗБЛОКИРОВАНО)	Выключенное положение/Включенное положение
	Выключатель кнопки блокировки замка задней двери со стороны пассажира (РАЗБЛОКИРОВАНО)	Выключенное положение/Включенное положение
	Выключатель кнопки багажника (ОТКРЫТЬ)	Выключенное положение/Включенное положение
	Выключатель цилиндра замка двери водителя (ЗАБЛОКИРОВАНО)	Выключенное положение/Включенное положение
	Выключатель цилиндра замка двери водителя (РАЗБЛОКИРОВАНО)	Выключенное положение/Включенное положение
	Выключатель замка двери водителя (ЗАБЛОКИРОВАНО)	Выключенное положение/Включенное положение
	Выключатель замка двери водителя (РАЗБЛОКИРОВАНО)	Выключенное положение/Включенное положение
	Выключатель кнопки блокировки замка двери водителя (ЗАБЛОКИРОВАНО)	Выключенное положение/Включенное положение
	Выключатель кнопки блокировки замка двери водителя (РАЗБЛОКИРОВАНО)	Выключенное положение/Включенное положение
	Управление дверью ЗАБЛОКИРОВАТЬ	Выключенное положение/Включенное положение
	Управление дверью РАЗБЛОКИРОВАТЬ	Выключенное положение/Включенное положение

Вход

Меню системы	Список Данных	Указатель списка данных
Охранная сигнализация	Выключатель цилиндра замка зажигания	Выключенное положение/Включенное положение
	Датчик двери водителя	Выключенное положение/Включенное положение
	Датчик двери переднего пассажира	Выключенное положение/Включенное положение
	Выключатель замка задней двери со стороны водителя	Выключенное положение/Включенное положение
	Выключатель замка задней двери со стороны пассажира	Выключенное положение/Включенное положение
	Выключатель крышки багажника/двери багажника	Выключенное положение/Включенное положение
	Выключатель кнопки блокировки замка двери переднего пассажира (РАЗБЛОКИРОВАНО)	Выключенное положение/Включенное положение
	Выключатель кнопки блокировки замка задней двери со стороны водителя (РАЗБЛОКИРОВАНО)	Выключенное положение/Включенное положение
	Выключатель кнопки блокировки замка задней двери со стороны пассажира (РАЗБЛОКИРОВАНО)	Выключенное положение/Включенное положение
	Выключатель аварийной сигнализации	Выключенное положение/Включенное положение
	Выключатель замка капота	Выключенное положение/Включенное положение
	Выключатель цилиндра замка двери водителя (ЗАБЛОКИРОВАНО)	Выключенное положение/Включенное положение
	Выключатель цилиндра замка двери водителя (РАЗБЛОКИРОВАНО)	Выключенное положение/Включенное положение
	Выключатель замка двери водителя (ЗАБЛОКИРОВАНО)	Выключенное положение/Включенное положение
	Выключатель замка двери водителя (РАЗБЛОКИРОВАНО)	Выключенное положение/Включенное положение
	Выключатель кнопки блокировки замка двери водителя (ЗАБЛОКИРОВАНО)	Выключенное положение/Включенное положение
	Выключатель кнопки блокировки замка двери водителя (РАЗБЛОКИРОВАНО)	Выключенное положение/Включенное положение
	Управление дверью ЗАБЛОКИРОВАТЬ	Выключенное положение/Включенное положение
	Управление дверью РАЗБЛОКИРОВАТЬ	Выключенное положение/Включенное положение
	Команда включения фар	Выключенное положение/Включенное положение
	Команда включения дальнего света фар	Выключенное положение/Включенное положение
	Команда стояночных фонарей	Выключенное положение/Включенное положение
	Управление звуковым сигналом	ON/OFF
HVAC/Климат-контроль	Датчик давления в кондиционере/Устройство тепловой защиты	Выключенное положение/Включенное положение

Выходная мощность

Меню системы	Описание HDS	Примечание:
Дверь закрывается	ЗАПЕРЕТЬ все двери	Сигнал LOCK посылается 1 раз (0,6 с) ко всем дверям
Дверь закрывается	РАЗБЛОКИРОВАТЬ все двери	Сигнал UNLOCK посылается 1 раз (0,6 с) ко всем дверям
Освещение	Команда освещения салона	Горит 30 секунд
	Аварийная сигнализация	Мигает указателями поворота (левым и правым) на 5 секунд
	Команда ЛЕВОГО указателя поворота	Мигает 5 секунд
	Команда ПРАВОГО указателя поворота	Мигает 5 секунд
	Команда включения фар	Включает фары (ближний свет) на 15 секунд
	Команда включения ДАЛЬНЕГО света фар	Включает фары (дальний свет) на 15 секунд
	Команда стояночных фонарей	Включает маленькие фонари на 15 секунд
	Задние противотуманные фонари	Включает реле задних противотуманных фонарей на 30 секунд
	Освещение багажного отделения	Горит 30 секунд
Охранная сигнализация	Управление звуковым сигналом	Включает звуковой сигнал на 1 секунды
Стеклоочистители/ омыватели	Команда электропривода стеклоочистителей ветрового стекла LOW	Включает стеклоочиститель ветрового стекла на 5 секунд (низкая скорость)
	Управление электроприводом стеклоочистителей ветрового стекла режим HIGH	Включает стеклоочиститель ветрового стекла на 5 секунд (высокая скорость)
	Управление Омывателем Ветрового Стекла	Включает омыватель ветрового стекла на 5 секунд
	Команда электродвигателя омывателя заднего стекла	Работает 5 секунд
	Электродвигатель очистителя заднего стекла	Работает 5 секунд
	Передний стеклоочиститель - НИЗКАЯ СКОРОСТЬ	Включает стеклоочиститель ветрового стекла через блок RLS (низкая скорость)
	Передний стеклоочиститель - ВЫСОКАЯ СКОРОСТЬ	Включает стеклоочиститель ветрового стекла через блок RLS (высокая скорость)
	Передний стеклоочиститель - INT (прерывистый режим)	Включает стеклоочиститель ветрового стекла через блок RLS (прерывистый режим)
	Задний стеклоочиститель	Включает задний стеклоочиститель на один рабочий цикл

Справочная таблица кодов потери связи DTC

Когда предохранитель ECU не способен обмениваться данными с другими предохранителями ECU по локальной сети контроллеров, остальные блоки управления установят код DTC потери соединения. Используйте эту таблицу для поиска неработающего блока управления.

Найдите Блок Управления Передачей Сигнала в той же строке, что и все восстановленные коды DTC потери соединения.

Проведите диагностику входных сигналов для блока управления передачей сигнала.

Неработающая Шина и Коды Внутренних Ошибок

тип DTC	Соответствующий блок
тип DTC	MICU	Модуль управления приборами	Блок климат-контроля	Иммобилайзер-блок дистанционного управления	Датчик дождя/автоматического управления приборами освещения	Блок управления Hands Free Telephone	Блок управления автоматической регулировкой направления фар
Шина не работает	B1000	B1150	B1200	B1900	B2350	B1750	B2450
Ошибка памяти EEPROM Электронного блока управления (ECU)	B1002	B1152			B2352		B2479

Блок управления передачей сигнала	Сообщение	Принимающий блок /код DTC потери связи
Блок управления передачей сигнала	Сообщение	MICU	Модуль управления приборами	Блок климат-контроля	Иммобилайзер-блок дистанционного управления	Датчик дождя/автоматического управления приборами освещения	Блок управления Hands Free Telephone	Блок управления автоматической регулировкой направления фар
MICU	RM		B1188			B2357
	HLSW		B1155			B2355		B2456
	WIPSW		B1156	B2969		B2356
	MICU		B1157
	DOORSW		B1159
	DRLOCKSW		B1160		B1905
Модуль управления приборами	VSP/NE	B1011		B1205				B2455
	АКП				B1906
	ENGTEMP			B1206
	ILLUMI			B1207
Датчик дождя/автоматического управления приборами освещения	AUTO LT
PCM	ENG		B1168
PCM	АКП		B1169
Блок управления-модулятора VSA	VSA		B1170
Блок управления EPS	EPS		B1183
SRS	SRS		B1187
