Замена задней подвески
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
В разобранном виде
Снятие
-
-
Снимите заднее колесо.
-
-

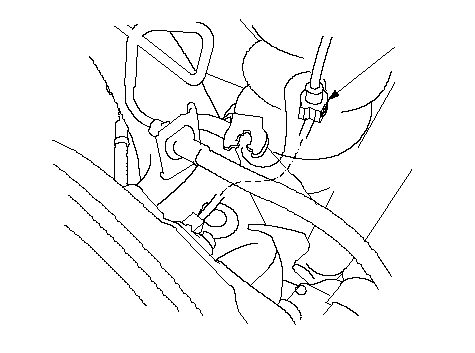

Снимите стойку датчика скорости колес (А) с обеих сторон балки моста.
|
A
}
|
-

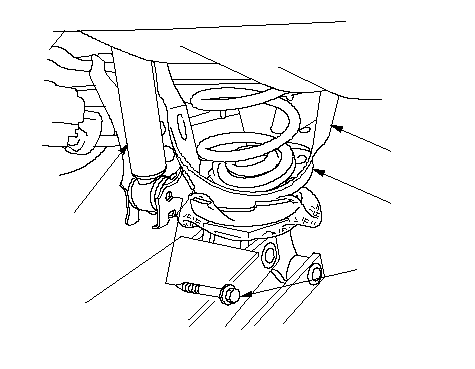

Поместите домкрат под нижнюю опору пружины (А) с обеих сторон балки моста (В). Поднимайте домкрат до тех пор, пока подвеска не начнет сжиматься.
-
Выкрутите крепежный болт амортизатора (А), который соединяет балку моста и амортизатор (D), с обеих сторон.
|
B
D
C
10 x 1.25 mm
Заменить.
A
}
|
-

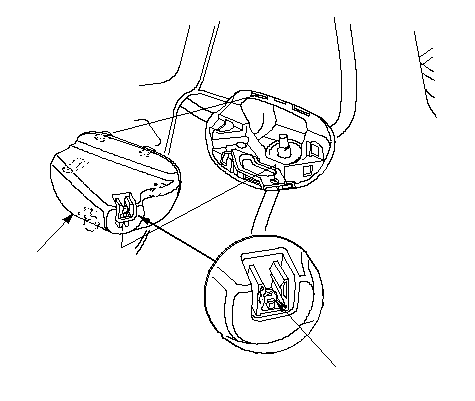

Снимите крышку (А) на боковой обивке багажника.
ПРИМЕЧАНИЕ: Выкрутите винт (В), если крышка закреплена винтом.
|
A
B
}
|
-

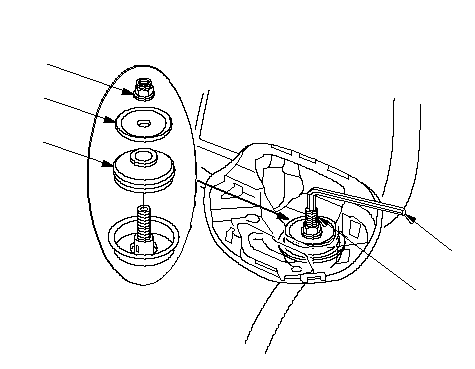

Снимите самостопорящуюся гайку (А) удерживая шток амортизатора (В) шестигранным ключом (С).
-
Снимите крепежную шайбу амортизатора (D) и крепежную резинку амортизатора (Е) с верхней части амортизатора.
|
D
E
B
C
A
10 x 1.25 mm
Заменить.
}
|
-

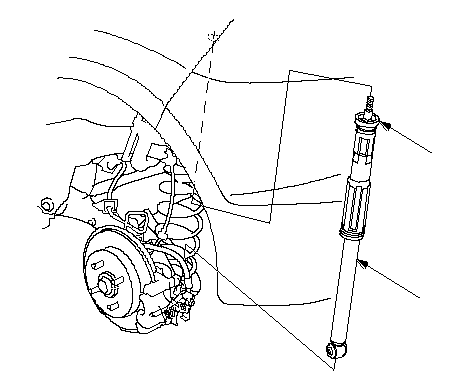

Сожмите амортизатор (А) вручную и и снимите его с автомобиля.
ПРИМЕЧАНИЕ: Будьте осторожны, не повредите корпус.
-
Снимите крепежную резинку амортизатора (В).
|
A
B
}
|
|
Проверка
-

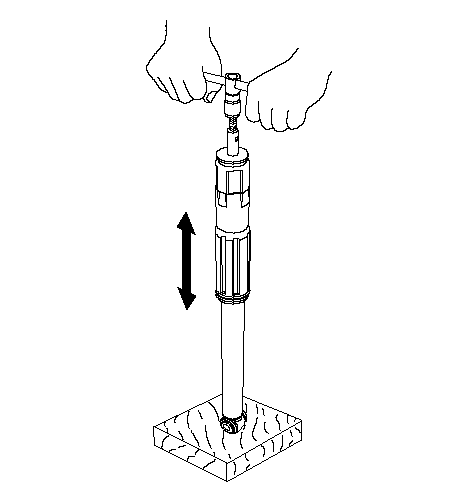

Установите фланцевую гайку на конец вала амортизатора и установите торцевой ключ и Т-образную рукоятку на гайку.
-
Сожмите блок амортизатора руками и проверьте его работу на полном рабочем ходу при сжатии и разжатии. После прекращения сжатия амортизатор должен разжиматься равномерно и плавно. Если этого не происходит, значит в амортизаторе утечка газа и его необходимо заменить.
-
Во время этой проверки убедитесь в отсутствии утечки рабочей жидкости, посторонних звуков и заедания.
|
}
|
|
Установка
-
Установите крепежную резинку амортизатора (А) на блок амортизатора. Поместите блок амортизатора (В) между кузовом и балкой моста.
ПРИМЕЧАНИЕ: Будьте осторожны, не повредите корпус.
|
A
B
}
|
-

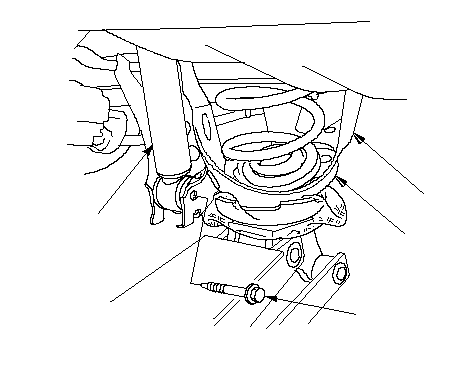

Поместите домкрат под нижнюю опору пружины (А) с обеих сторон балки моста (В).
-
Медленно поднимайте домкрат, пока не сможете выровнять отверстие болта с отверстиями в балке моста и амортизаторе (С) и слегка затяните новый крепежный болт амортизатора (D) с обеих сторон.
-
Поднимайте заднюю подвеску домкратом до тех пор пока автомобиль не поднимется с опорных стоек, затем затяните крепежный болт амортизатора до указанного момента.
|
A
C
D
10 x 1.25 mm
54 N·m
(5.5 kgf·m)
Заменить.
B
}
|
-

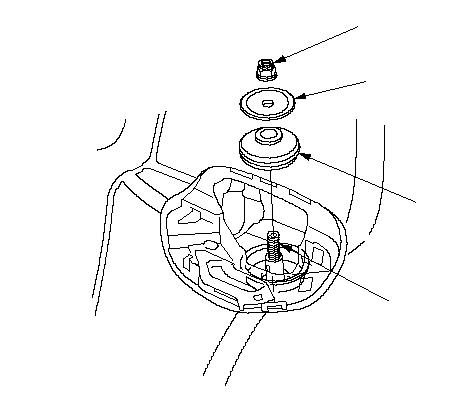

Установите крепежную резинку амортизатора (А), крепежную шайбу амортизатора (В), и самостопорящуюся гайку (С) на вал амортизатора (D).
ПРИМЕЧАНИЕ: Во время установки обратите внимание на расположение крепежной резинки амортизатора и крепежной шайбы амортизатора.
|
D
A
B
C
10 x 1.25 mm
Заменить.
}
|
-

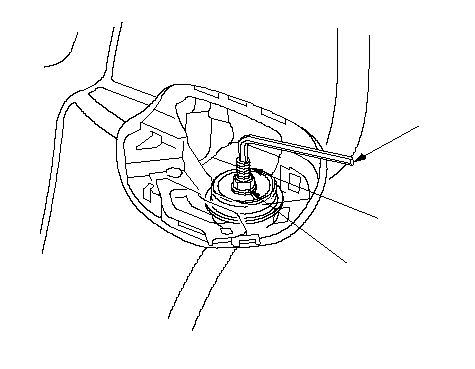

Затяните самостопорящуюся гайку (А) до указанного момента, удерживая вал амортизатора (В) шестигранным ключом (С).
|
C
B
A
10 x 1.25 mm
29 N·m
(3.0 kgf·m)
Заменить.
}
|
-
Установите крышку (А) на боковую обивку багажника.
ПРИМЕЧАНИЕ: Вкрутите винт (В), если крышка крепится винтом.
|
A
B
}
|
-
Установите стойку датчика скорости колес (А) на обеих сторонах балки моста.
-
-
Очистите установочные поверхности тормозного диска и внутренней поверхности диска колеса и установите задние колеса.
-
-
|
A
}
|
