    • Замена подшипника соединительного шатуна

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
    Проверка зазоров в шатунных подшипниках
    1. Снимите крышку шатуна и нижний вкладыш.
    1. Протрите крышку шатуна и нижний вкладыш чистой бумажной салфеткой.

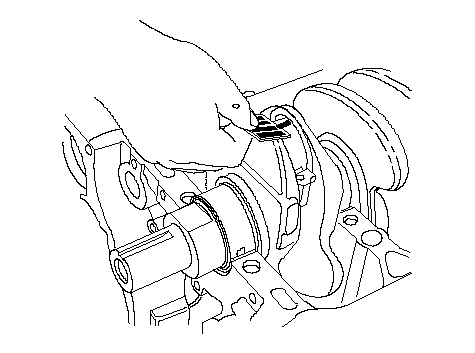

    1. Положите пластиковый щуп поперек шатунного подшипника.
    1. Установите заново вкладыш и колпак шатуна и затяните болты до 9,8 Н·м (1,0 кгс·м) +90 °.
      ПРИМЕЧАНИЕ: Не вращайте коленчатый вал во время проведения проверки.
    1. Снимите крышку шатуна и вкладыш и измерьте ширину расплющенного пластикового щупа в самой широкой его части.
      Зазор в шатунном подшипнике
      Двигатель L15A7:
      Стандартный (новый):
      0,020−0,038 мм
      Рабочий диапазон:
      0,050 мм
      Двигатель L13Z1:
      Стандартный (новый):
      0,026−0,044 мм
      Рабочий предел:
      0,050 мм
      Двигатель L12B1:
      Стандартный (новый):
      0,026−0,044 мм
      Рабочий предел:
      0,050 мм

    1. Если после измерения расплющенный пластиковый щуп окажется слишком широким или слишком узким, снимите верхний вкладыш, установите новые верхний и нижний шатунные вкладыши с кодировкой того же цвета (тех же цветов) и повторите проверку. Не подпиливайте и не соскребайте подшипники или крышки подшипников, а также не подкладывайте фольгу для регулировки зазора.
    1. Если пластиковый щуп по-прежнему показывает неправильную величину зазора, попробуйте установить следующие по размеру шатунные вкладыши большего или меньшего размера (соответственно, имеющие цвет вкладышей, указанных в таблице выше или ниже используемых вкладышей) и снова повторите проверку. Если не удается получить правильный зазор с использованием вкладышей больших или меньших размеров, замените коленчатый вал и начните процедуру сначала.
    Выбор размеров шатунного подшипника
    1. Проверьте состояние каждого шатуна, чтобы убедиться в отсутствии трещин и повреждений из-за перегрева.

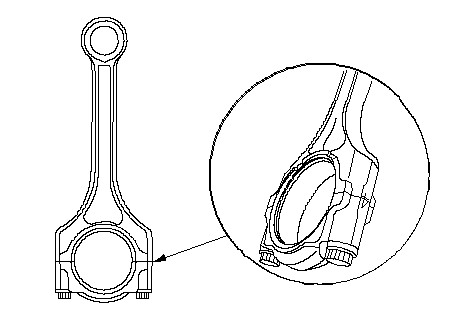

    Расположение кодов диаметра отверстия подшипника в стержне шатуна
    1. Каждый шатун попадает в один из четырех диапазонов (от 0 до 0,024 мм с шагом увеличения 0,006 мм) в зависимости от размера отверстия его большего конца. Эта величина отштампована в виде цифры (1, 2, 3 или 4), указывая диапазон. Вы можете найти любое сочетание из 1, 2, 3 или 4 в любом двигателе.
      Если коды неразборчивы из-за скопления пыли и грязи, не чистите их металлической щеткой или скребком. Очищайте их только растворителем или моющим средством.
      Нормальные размеры отверстий цилиндров:
      43,0 мм

    Расположение кода размера шатунного подшипника

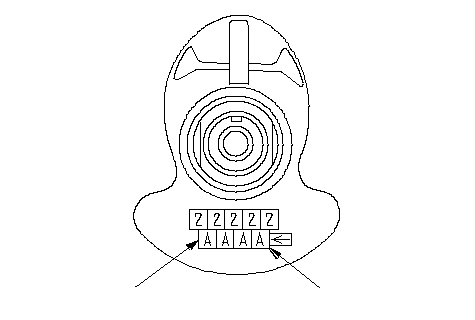

    1. Коды размеров шатунных подшипников отштампованы на коленчатом валу.
    1. Используйте коды диаметра отверстия в стержне шатуна и диаметра шатунной шейки для выбора подходящих размеров ремонтных вкладышей из приводимой ниже таблицы.
      ПРИМЕЧАНИЕ: Цветной код расположен на боковой кромке вкладыша.
    Двигатель L15A7
    Двигатель L13Z1
    Двигатель L12B1
