    • Регулировка зазора клапана головки блока цилиндров

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
    ПРИМЕЧАНИЕ: Регулируйте зазор в клапанах, только когда температура головки цилиндров меньше 38°C.
    1. Установите поршень Nо. 1 в положение верхней мертвой точки (ВМТ). Метка ‘‘UP'' (А) на звездочке распределительного вала должна находиться сверху, и отметки верхней мертвой точки (TDC) (В) на звездочке должны совпадать с верхним краем головки блока цилиндров.
    1. Выберите измерительный щуп требуемой толщины для измерения клапанного зазора.
      Зазор в клапанах
      Впускной клапан:
      0,15−0,19 мм
      Выпускной клапан:
      0,26−0,30 мм

    Двигатель L15A7
    Двигатель L13Z1
    Двигатель L12B1

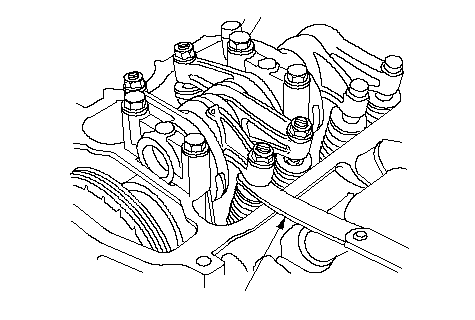

    1. Вставьте измерительный щуп (А) между регулировочным болтом и концом стержня клапана на цилиндре № 1 и двигайте его вперед-назад; Вы должны ощущать легкое сопротивление.
    Двигатель L15A7
    Двигатель L13Z1
    Двигатель L12B1

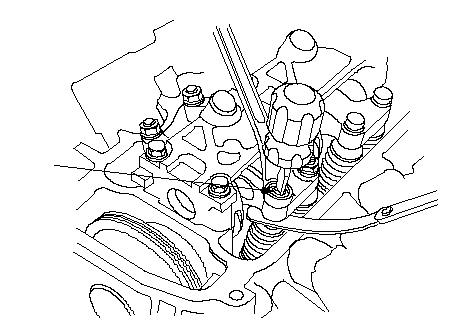

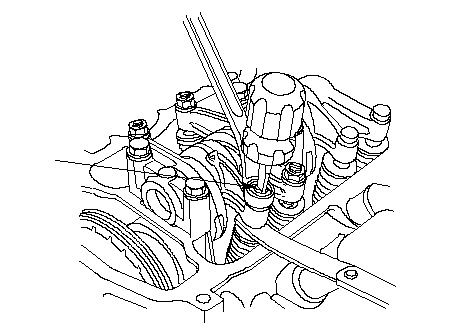

    1. Если вы чувствуете слишком большое или слишком малое сопротивление, отпустите контргайку (А) и вращайте регулировочный болт, пока сопротивление при перемещении щупа не станет нормальным.
    1. Затяните контргайку и вновь проверьте зазор. При необходимости повторите регулировку.
    1. Затяните контргайку с рекомендуемым усилием затяжки, после чего повторно проверьте зазор. При необходимости повторите регулировку.

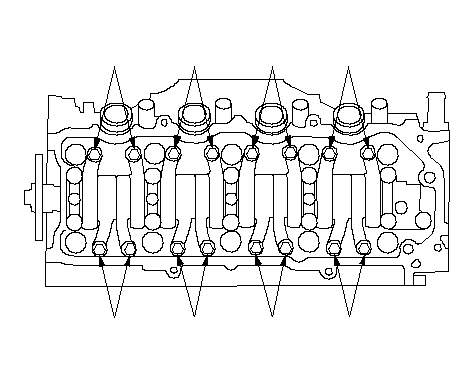

      Моменты затяжки
      7 x 0,75 мм 14 Н·м (1,4 кгс·м)
      Смажьте новым моторным маслом резьбу гаек.

    Двигатель L15A7
    Двигатель L13Z1
    Двигатель L12B1

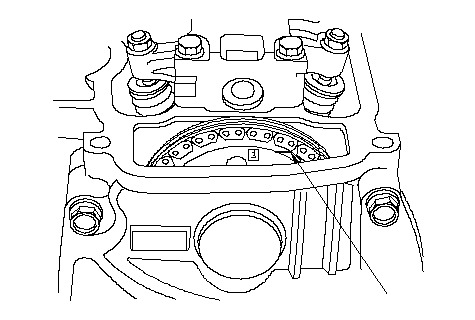

    1. Поверните коленчатый вал по часовой стрелке. Совместите прорезь на поршне TDC № 3 (А) звездочки распределительного вала с верхним краем головки.
    1. Проверьте и при необходимости отрегулируйте зазор в клапанах цилиндра № 3.

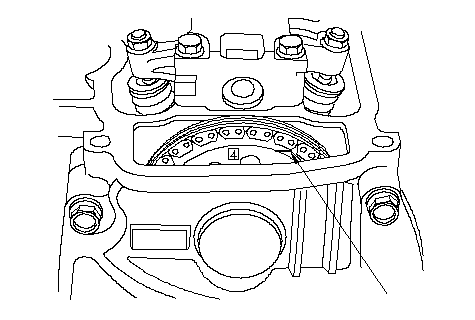

    1. Поверните коленчатый вал по часовой стрелке. Совместите прорезь на поршне TDC № 4 (А) звездочки распределительного вала с верхним краем головки.
    1. Проверьте и при необходимости отрегулируйте зазор в клапанах цилиндра № 4.

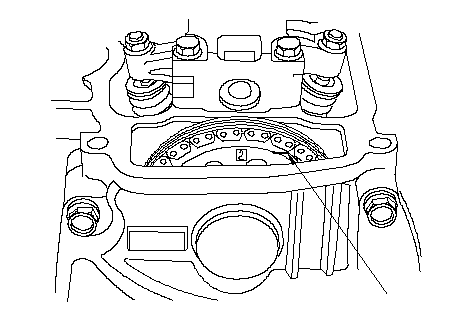

    1. Поверните коленчатый вал по часовой стрелке. Совместите прорезь на поршне TDC № 2 (А) звездочки распределительного вала с верхним краем головки.
    1. Проверьте и при необходимости отрегулируйте зазор в клапанах цилиндра № 2.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Убедитесь, что система HDS взаимодействует с автомобилем и модулем управления двигателем (ECM)/модулем управления силовым агрегатом (РСМ). Если этого нет, осуществите поиск неисправностей в цепи DLC.
    1. Выберите статус электрооборудования автомобиля с HDS.
    1. Выберите функцию ADJUSTMENT в меню GAUGE (меню проверки приборов) с помощью HDS.
    1. Выберите SERVICE REMINDER в меню EU MAINTENANCE MINDER с помощью HDS.
    1. Выберите позицию 9 SERVICE REMINDER с помощью HDS.
