    • Поиск неисправностей SRS по кодам DTC: 44-11

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8
    DTC 44-11:
     Нет сигнала от правого датчика бокового удара (первичного)
    ПРИМЕЧАНИЕ:
    1. Поверните ключ зажигания в положение ON (II) и подождите 10 секунд.
    Отображается ли код DTC 44-11?
    ДА -
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна. Перейдите к разделу "Диагностика пропадающих неисправностей". Если указан другой код DTC, выполните поиск неисправностей по указанному коду.
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините клеммы аккумулятора, затем подождите 3 минуты.
    Исправны ли разъемы?
    ДА -
    Перейдите к Этап 7 .
    НЕТ -
    Устраните неисправность разъёмов и проверьте проверку заново.

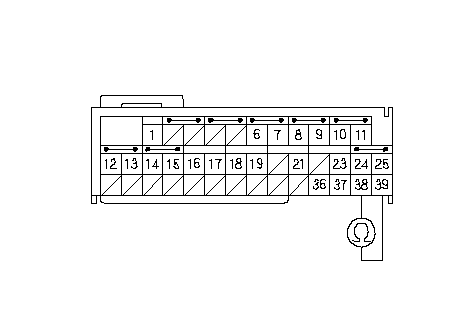

    1. Измерьте сопротивление между клеммами № 38 и № 39 разъема В (39Р) блока SRS. Сопротивление должно быть не менее 1 МΩ.
    Соответствует ли сопротивление допустимому значению?
    ДА -
    Перейдите к Этап 10 .
    НЕТ -
    Замыкание в жгуте проводов пола, замените жгут проводов пола.■

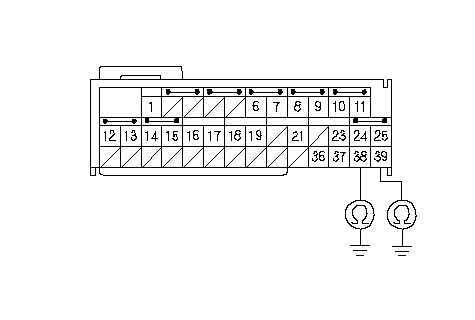

    1. Измерьте сопротивление между клеммой № 38 разъема В (39P) блока SRS и "массой" кузова, и между клеммой № 39 и "массой" кузова. Должна быть открытая цепь не менее 1 MΩ.
    Соответствует ли сопротивление допустимому значению?
    ДА -
    Перейдите к Этап 11 .
    НЕТ -
    Замыкание на "массу" в жгуте проводов пола, замените жгут проводов пола.■
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Измерьте напряжение между клеммой № 38 разъема В (39P) блока SRS и "массой" кузова, и между клеммой № 39 и "массой" кузова. Напряжение должно быть не более 1,0 В.
    Соответствует ли напряжение допустимому значению?
    ДА -
    Перейдите к Этап 14 .
    НЕТ -
    Замыкание на силовой провод в жгуте проводов пола, замените жгут проводов пола.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).

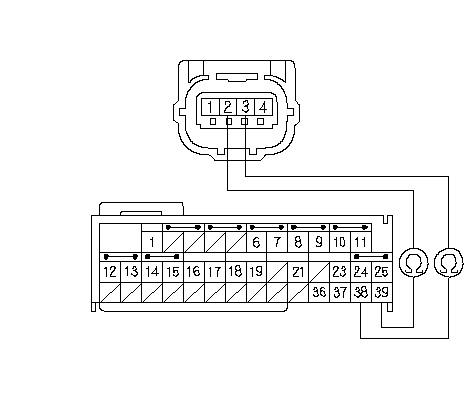

    1. Измерьте сопротивление между клеммой № 2 4Р разъема жгута проводов пола и клеммой № 39 разъема В (39Р) блока SRS, а также между клеммой № 3 4Р разъема жгута проводов пола и клеммой № 38 разъема В (39Р) блока SRS. Значение должно составлять 0−1,0 Ω.
    Соответствует ли сопротивление допустимому значению?
    ДА -
    Перейдите к Этап 16 .
    НЕТ -
    Разрыв в жгуте проводов пола; замените жгут проводов пола.■
    1. Замените датчик правого бокового удара (первый) заведомо исправным и повторите проверку.
    1. Поверните ключ зажигания в положение ON (II) и подождите 10 секунд.
    Отображается ли код DTC 44-11?
    ДА -
    НЕТ -
