    • Поиск неисправностей по кодам (DTC): P19F6 (154-22)

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GG3
    DTC P19F6:
     Разрыв линии "массы" датчик положения электродвигателя исполнительного механизма выбора передач
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сотрите коды неисправности DTC с помощью HDS.
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    Указан ли код DTC P19F6?
    ДА -
    Перейдите к Этап 6 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините 6Р разъем электродвигателя исполнительного механизма выбора передач.
    1. Отсоедините 10P разъем дополнительного жгута проводов В исполнительного механизма переключения передач.

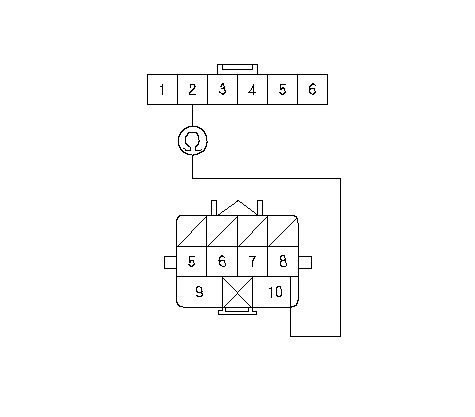

    1. Проверьте непрерывность цепи между клеммой № 8 10Р разъема В дополнительного жгута проводов исполнительного механизма изменения передачи и клеммой № 2 6Р разъема электродвигателя исполнительного механизма выбора передачи.
    Непрерывно ли соединение?
    ДА -
    Снимите блок исполнительного механизма сцепления, и проверьте дополнительный жгут А исполнительного механизма изменения передачи. Если жгут в порядке, замените исполнительный механизм изменения передачи трансмиссии. ■
    НЕТ -
    Устраните разрыв в проводе дополнительного жгута В исполнительного механизма изменения передачи.■
