    • Поиск неисправностей по кодам (DTC): P19EF (151-22)

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GG3
    DTC P19EF:
     Разрыв линии "массы" датчик положения электродвигателя исполнительного механизма переключения передач
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сотрите коды неисправности DTC с помощью HDS.
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    Указан ли код DTC P19EF?
    ДА -
    Перейдите к Этап 6 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините 6Р разъем электродвигателя исполнительного механизма переключения передач.
    1. Отсоедините разъем В (40Р) блока ТСМ.

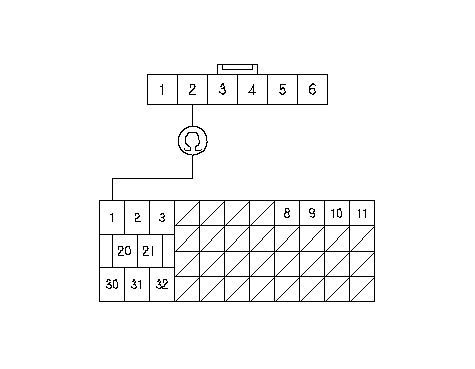

    1. Проверьте непрерывность цепи между клеммой B1 блока ТСМ и клеммой № 2 разъема 6Р электродвигателя исполнительного механизма переключения передач.
    Непрерывно ли соединение?
    ДА -
    НЕТ -
    Устраните разрыв в проводе дополнительного жгута проводов А исполнительного механизма переключения передач.■
