Поиск неисправностей по кодам DTC: P0616
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GG3
|
DTC P0616:
Неисправность реле 2 стартера
-
Включите зажигание, повернув ключ в положение ON (II).
-
Проверьте STARTER CUT RELAY (тяговое реле прерывания стартера) в DATA LIST (списке данных) с помощью HDS.
|
Выводится ли величина 2,2 В или меньше?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Пропадающая неисправность, на момент проверки система исправна. Проверьте качество контакта или надежность крепления клемм реле 1 стартера, реле 2 стартера и блока ЕCM.
|
-
Запустите двигатель.
|
Запускается ли двигатель?
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
Откройте крышку предохранителя (А), затем снимите реле 1 стартера (В) из блока предохранителей/реле под приборной панелью.
-
|
Реле 1 стартера исправно?
|
|
ДА
|
-
|
Замените реле 2 стартера, затем перейдите к
Этап 23
.
|
|
НЕТ
|
-
|
Замените реле 1 стартера, затем перейдите к
Этап 23
.
|
-

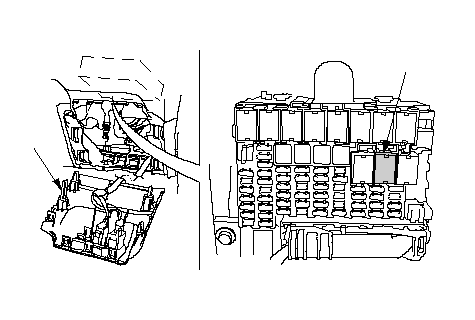

Поверните ключ зажигания в положение блокировки "LOCK" (0).
|
Модель ПРК
A
B
}

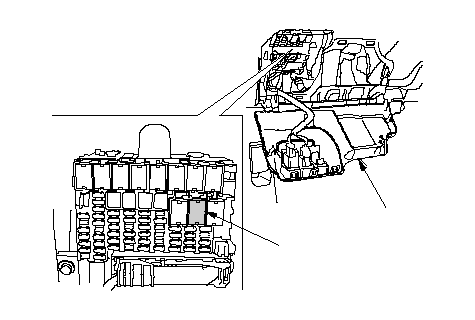

Модель ЛРК
A
B
}
|
-
Откройте крышку предохранителя (А), затем снимите реле 1 стартера (В) из блока предохранителей/реле под приборной панелью.
-
Включите зажигание, повернув ключ в положение ON (II).
-
Проверьте STARTER CUT RELAY (тяговое реле прерывания стартера) в DATA LIST (списке данных) с помощью HDS.
|
Выводится ли величина 2,2 В или меньше?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Замените реле 1 стартера, затем перейдите к
Этап 23
.
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
Снимите реле 2 стартера из дополнительного блока предохранителей/реле под приборной панелью.
-
Включите зажигание, повернув ключ в положение ON (II).
-
Проверьте STARTER CUT RELAY (тяговое реле прерывания стартера) в DATA LIST (списке данных) с помощью HDS.
|
Выводится ли величина 2,2 В или меньше?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Замените реле 2 стартера, затем перейдите к
Этап 23
.
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
Подсоедините в обход цепи SCS диагностическую систему HDS.
-
Отсоедините разъем А (49-контактный) компьютера ЕСМ.
|
Модель ПРК
A
B
}
Модель ЛРК
A
B
}
|
-

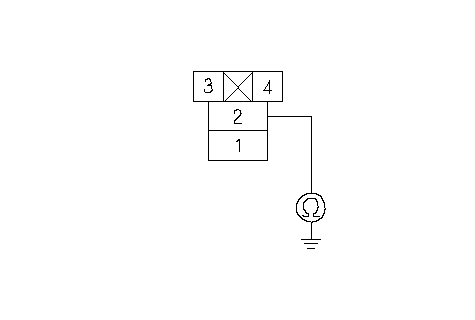

Проверьте неразрывность соединения между клеммой № 2 4Р разъема реле 1 стартера и "массой" кузова.
|
Сопротивление равно 1 MΩ или более?
|
-
Отсоедините разъем X (3P) блока реле/предохранителей под панелью приборов.
|
4Р РАЗЪЕМ РЕЛЕ 1 СТАРТЕРА
Сторона разъема клемм-выходов
STRLD
}
|
-

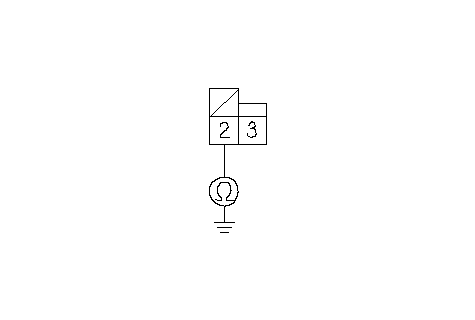

Проверьте неразрывность соединения между клеммой № 2 разъема X (3P) блока предохранителей/реле под панелью приборов и "массой" кузова.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
Устраните замыкание в проводе между блоком ECM (А14) и блоком предохранителей и реле под панелью приборов, затем перейдите к
Этап 23
|
|
НЕТ
|
-
|
|
-
Отсоедините разъем B (36P) блока предохранителей/реле под панелью приборов.
|
РАЗЪЕМ X (3P)
БЛОКА РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ ПОД ПАНЕЛЬЮ ПРИБОРОВ
Сторона проводов клемм-выходов
STRLD (GRN)
}
|
-

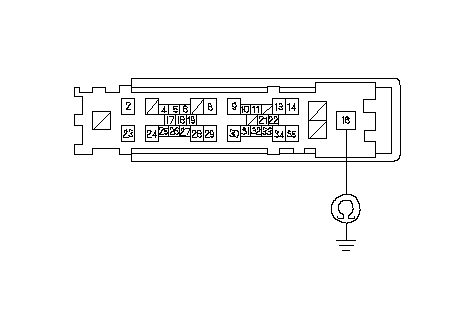

Проверьте неразрывность соединения между клеммой № 16 разъема B (36P) блока предохранителей/реле под панелью приборов и "массой" кузова.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
Устраните замыкание в проводе между блоком предохранителей и реле под панелью управления и реле 2 стартера, затем перейдите к
Этап 23
|
|
НЕТ
|
-
|
|
-
Заново подсоедините все разъемы.
-
Включите зажигание, повернув ключ в положение ON (II).
-
Сбросьте данные блока ECM при помощи диагностической системы HDS.
-
-
Проверьте коды временных DTC или коды DTC с помощью диагностической системы HDS.
|
Выводится ли код DTC P0615?
|
|
ДА
|
-
|
Проверьте качество контакта или надежность крепления клемм реле 1 стартера, реле 2 стартера и блока ЕCM, затем перейдите к
Этап 1
.
|
|
НЕТ
|
-
|
Процедура поиска неисправностей завершена. Если выводятся другие временные коды DTC или коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
|
-
Заново подсоедините все разъемы.
-
-
Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
|
Выводится ли код DTC P0615?
|
|
ДА
|
-
|
Проверьте качество контакта или надежность крепления клемм реле 1 стартера, реле 2 стартера и блока ЕCM, если программное обеспечение блока ЕСМ было обновлено,
временно замените блок ЕСМ на заведомо исправный,
затем повторите проверку. Если компьютер ЕСМ был временно заменен на заведомо исправный, перейдите к
Этап 1
.
|
|
НЕТ
|
-
|
Если было обновлено программное обеспечение блока ECM, процедура поиска неисправностей завершена. Если блок ЕСМ был временно заменен,
замените изначально установленный блок ЕСМ .
Если выводятся другие временные коды DTC или коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
|
|
РАЗЪЕМ В (36Р)
БЛОКА РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ ПОД ПАНЕЛЬЮ ПРИБОРОВ
Сторона проводов клемм-выходов
STRLD (GRN)
}
|
