    • Проверка рычажка понижения - (переключателя на пониженную передачу)

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GG3
    Компоненты системы SRS расположены в этой области. Ознакомьтесь с расположением компонентов SRS, и правилами безопасности и выполнения операций прежде чем начать ремонт или обслуживание.

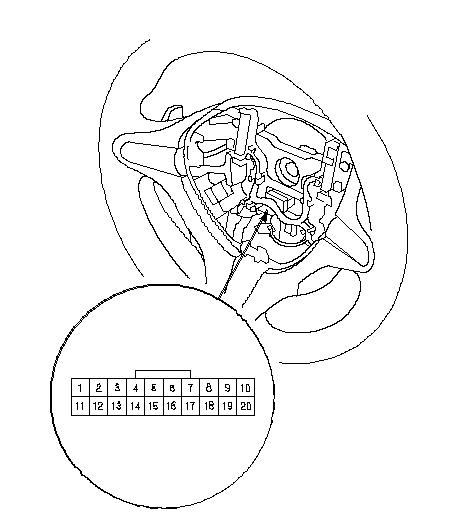

    1. Проверьте переключатель регулятора понижения передач (-) на рулевом колесе на непрерывность соединения между клеммами № 8 и № 12 20-контактного разъема жгута проводов переключателей рулевого управления.
      Цепь должна быть замкнута при нажатии переключателя понижения передач на рулевом колесе и разомкнута, когда переключатель понижения передач отпущен.
    1. Проверка переключателя понижения - (минус) на рулевом колесе закончена, если результат проверки положительный.
      Если переключатель работает неверно на 20Р разъеме, протестируйте переключатель на разъеме переключателя.
    1. Снимите разъем рычажка понижения (-) передачи с держателя и отсоедините разъем.
    1. Проверьте непрерывность цепи между клеммами разъема рычажка понижения передачи (-) на рулевом колесе при нажатом и при отпущенном рычажке.
      При нажатом выключателе соединение должно быть неразрывным, а при отпущенном выключателе соединения быть не должно.
    1. Замените переключатель понижения - (минус) на рулевом колесе, если переключатель работает неправильно.
    1. Замените жгут проводов переключателей рулевого управления, если переключатель в порядке.
