Поиск симптомов неисправностей аудиосистемы - Не слышно звука из динамика(ов) (дисплей в порядке)
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
|
Нет звука из динамика (-ов) (дисплей в порядке)
ПРИМЕЧАНИЕ:
-
Сначала проверьте состояние аккумулятора.
-
Проверьте надежность контактов и крепления клемм разъемов.
-
Установите регулятор громкости и баланса в среднее положение.
-
Установите регулятор громкости (VOL) м любое положение кроме MIN.
-
|
Из одного или всех динамиков нет звука?
|
|
ДА
|
-
|
-
Если хотя бы один из динамиков в порядке, перейдите к
Этап 6
.
-
Если звука нет из всех динамиков, перейдите к
Этап 2
.
|
|
НЕТ
|
-
|
В настоящий момент система исправна. Проверьте надежность соединений в аудиоблоке и динамиках.■
|
-
Убедитесь, что ключ замка зажигания в положении LOCK (0).
-
ПРИМЕЧАНИЕ: Извлеките компакт-диск перед снятием аудиоблока, чтобы предотвратить повреждение механизма загрузки проигрывателя компакт-дисков.
-
Проверьте непрерывность цепи между клеммой № 14 разъема А (24Р) аудиоблока и "массой" кузова в соответствии с таблицей.
|
Динамик
|
Разъем аудиоблока
|
Цвет провода
|
|
Динамик левой передней двери
|
A23 (+)
|
LT BLU
|
|
A22 (−)
|
LT GRN
|
|
Динамик правой передней двери
|
A19 (+)
|
BRN
|
|
A18 (−)
|
RED
|
|
Динамик левой задней двери
|
A11 (+)
|
GRY
|
|
A10 (−)
|
BRN
|
|
Динамик правой задней двери
|
A7 (+)
|
BLU
|
|
A6 (−)
|
ORN
|
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
Устраните замыкание на "массу" между аудиоблоком и неисправным динамиком.
|
|
НЕТ
|
-
|
|
-
|
В порядке ли высокочастотные динамики?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Замените динамик(-и) и повторите проверку.■
|
-
Убедитесь, что ключ замка зажигания в положении LOCK (0).
-
Проверьте поверхность неисправного динамика на повреждения.
|
ДА
|
-
|
Замените динамик(-и) и повторите проверку.■
|
|
НЕТ
|
-
|
|
-
|
В порядке ли высокочастотные динамики?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Замените динамик(-и) и повторите проверку.■
|
-
ПРИМЕЧАНИЕ: Извлеките компакт-диск перед снятием аудиоблока, чтобы предотвратить повреждение механизма загрузки проигрывателя компакт-дисков.
-
Соедините с помощью провода-перемычки клеммы (+) и (-) динамика.
|

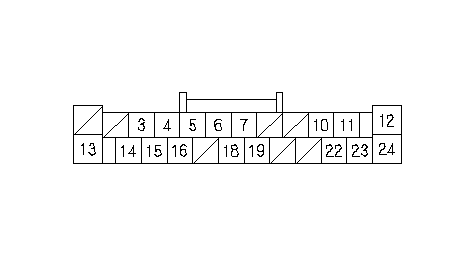

РАЗЪЕМ А (24Р ) БЛОКА АУДИОСИСТЕМЫ
Сторона проводов клемм-выходов
}
|
-
Проверьте неразрывность цепи между каждой парой проводов динамика (+) и (-) в разъеме А (24Р) аудиоблока в соответствии с таблицей.
|
Динамик
|
Разъем аудиоблока
|
Цвет провода
|
|
Динамик левой передней двери
|
A23 (+)
|
LT BLU
|
|
A22 (−)
|
LT GRN
|
|
Динамик правой передней двери
|
A19 (+)
|
BRN
|
|
A18 (−)
|
RED
|
|
Динамик левой задней двери
|
A11 (+)
|
GRY
|
|
A10 (−)
|
BRN
|
|
Динамик правой задней двери
|
A7 (+)
|
BLU
|
|
A6 (−)
|
ORN
|
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Устраните разрыв в проводе между аудиоблоком и неисправным динамиком.
|
-
Отсоедините провод-перемычку.
|
РАЗЪЕМ А (24Р ) БЛОКА АУДИОСИСТЕМЫ
Сторона проводов клемм-выходов
}
|
-
Отсоединив разъем динамика, проверьте неразрывность цепи между каждой парой проводов динамика (+) и (-) в разъеме А (24Р) аудиоблока в соответствии с таблицей.
|
Динамик
|
Разъем аудиоблока
|
Цвет провода
|
|
Динамик левой передней двери
|
A23 (+)
|
LT BLU
|
|
A22 (−)
|
LT GRN
|
|
Динамик правой передней двери
|
A19 (+)
|
BRN
|
|
A18 (−)
|
RED
|
|
Динамик левой задней двери
|
A11 (+)
|
GRY
|
|
A10 (−)
|
BRN
|
|
Динамик правой задней двери
|
A7 (+)
|
BLU
|
|
A6 (−)
|
ORN
|
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
Устраните замыкание в цепи между аудиоблоком и неисправным динамиком.■
|
|
НЕТ
|
-
|
|
|
РАЗЪЕМ А (24Р ) БЛОКА АУДИОСИСТЕМЫ
Сторона проводов клемм-выходов
}
|
