Снятие и установка камеры в сборе/впускного коллектора
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8
В разобранном виде
Снятие
-
-
-
Снимите разъемы жгута проводов двигателя и хомуты жгута проводов с камеры впускного коллектора.
-
Разъем исполнительного элемента привода дроссельной заслонки
-
Датчик абсолютного давления воздуха во впускном коллекторе (МАР)
-
Разъем клапана рециркуляции отработавших газов (EGR)
-

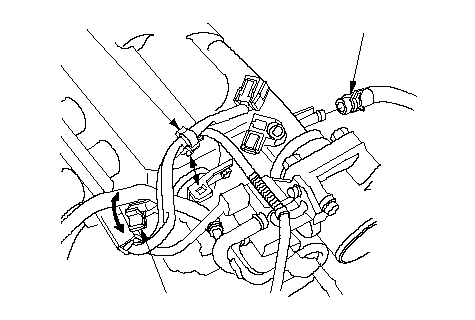

Снимите вакуумный шланг тормозного усилителя (А) и хомут жгута проводов (В).
-
Снимите шланг перепуска охлаждающей жидкости с хомута (С).
|
A
B
C
}
|
-

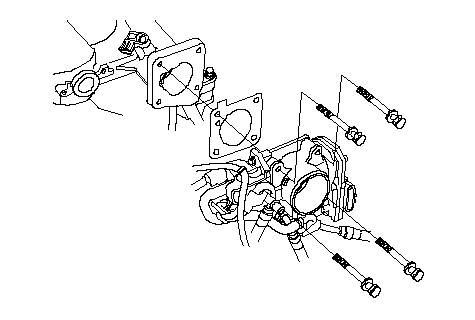

Снимите корпус дроссельной заслонки, не отсоединяя шланги перепуска охлаждающей жидкости.
|
}
|
-

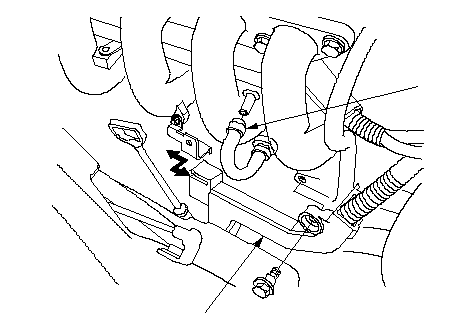

Отсоедините крепежный болт фиксатора жгута проводов, затем снимите фиксатор жгута проводов (А) с кронштейна.
-
Снимите шланг системы положительной вентиляции картера (В) (PCV).
-
Снимите масляный щуп.
|
B
A
}
|
-

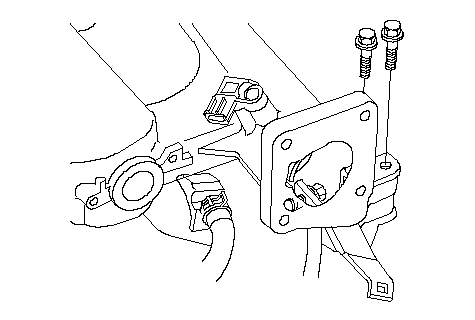

Снимите крепежные болты кронштейна впускного коллектора.
|
}
|
-
Снимите блок впускного коллектора/камеры.
|
}
|
|
Установка
-

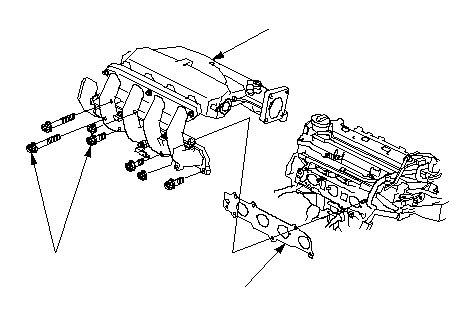

Установите впускной коллектор/камеру (А) с новой прокладкой (В) и затяните болты и гайки в направлении "крест-накрест" в два или три этапа, начиная со внутреннего болта.
|
A
B
8 x 1.25 mm
24 N·m
(2.4 kgf·m)
}
|
-

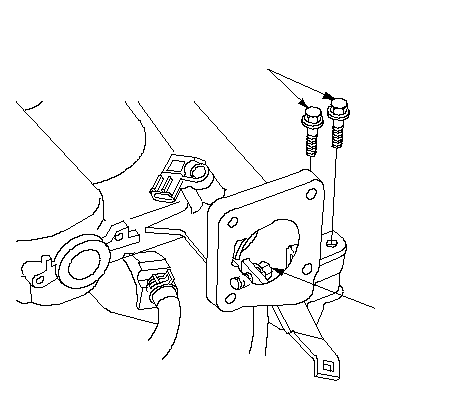

Ослабьте крепежный болт (A) кронштейна впускного коллектора. Затяните крепежные болты (В), затем затяните крепежный болт (А).
|
B
6 x 1.0 mm
12 N·m (1.2 kgf·m)
A
8 x 1.25 mm
24 N·m
(2.4 kgf·m)
}
|
-

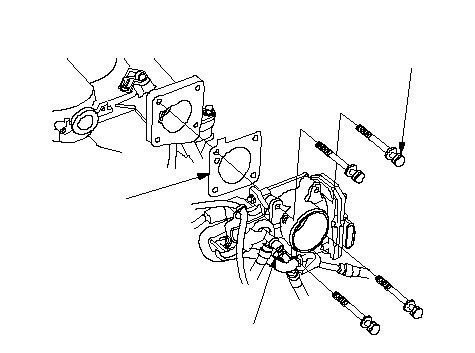

Установите корпус дроссельной заслонки (A) с новой прокладкой (В).
-
Установите щуп.
|
A
B
8 x 1.25 mm
24 N·m
(2.4 kgf·m)
}
|
-

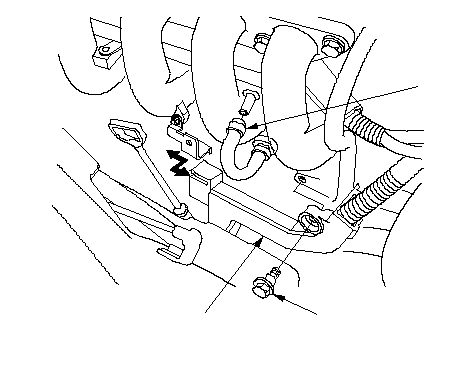

Установите шланг PCV (А) и держатель жгута проводов (В).
|
A
B
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m)
}
|
-
Установите шланг перепуска охлаждающей жидкости в хомут (А).
-
Установите вакуумный шланг тормозного усилителя (В) и хомут жгута проводов (С).
-
Установите разъемы жгута проводов двигателя и хомуты жгута проводов на камеру впускного коллектора.
-
-
|
A
B
C
}
|
