Снятие и установка впускного коллектора
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8
В разобранном виде
Снятие
-
Отсоедините крепежный болт фиксатора жгута проводов, затем снимите фиксатор жгута проводов (А) с кронштейна.
-
Снимите шланг системы положительной вентиляции картера (В) (PCV).
-
Отсоедините разъем клапана рециркуляции отработавших газов (EGR).
-
Снимите масляный щуп.
-

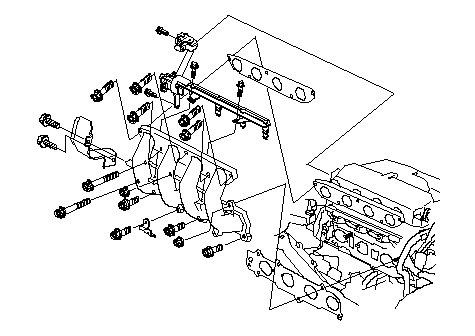

Снимите впускной коллектор.
-
Снимите скобу С крепления впускного коллектора.
|
A
B
}
|
-
|
}
|
|
Установка
-
-
Установите скобу С (В) крепления впускного коллектора.
-
Установите впускной коллектор (С) с новыми прокладками (D) и затяните болты/гайки в направлении "крест-накрест" в два или три этапа, начиная с внутреннего болта.
-
Установите щуп.
-
Подсоедините разъем клапана EGR.
|
A
B
C
D
D
8 x 1.25 mm
24 N·m
(2.4 kgf·m)
8 x 1.25 mm
24 N·m (2.4 kgf·m)
}
|
-
Установите шланг PCV (А) и держатель жгута проводов (В).
|
A
B
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m)
}
|
