Замена топливной форсунки
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8
-
-
-
Нажмите замок держателя жгута проводов двигателя (А).
-
Снимите держатель жгута проводов двигателя (B) с трубки инжектора, затем наденьте его на трубку инжектора.
-
Снимите крепежные болты дополнительного топливопровода (C).
|
B
C
A
C
}
|
-

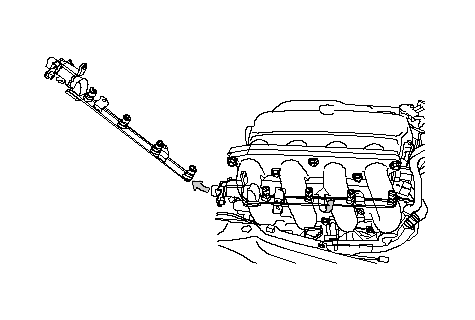

Вытяните топливопровод дополнительной системы питания из впускного коллектора и поверните его на 180° затем вытяните его в указанном направлении.
ПРИМЕЧАНИЕ: Не поцарапайте и не повредите поверхность форсунки дополнительной системы питания.
|
}
|
-
Снимите зажим (А) и форсунку (В).
-
Смажьте новое уплотнительное кольцо круглого сечения (А) чистым моторным маслом и вставьте форсунку (В) с зажимом (А) в топливопровод дополнительной системы питания (С).
-
Смажьте новое уплотнительное кольцо круглого сечения (Е) моторным маслом, вставьте форсунку.
-
Установите топливопровод и форсунку дополнительной системы питания, выполняя операции в порядке, обратном снятию.
ПРИМЕЧАНИЕ: Не поцарапайте и не повредите поверхность форсунки дополнительной системы питания и уплотнительного кольца.
|
D
E
B
A
C
}
|
-
Установите крепежные болты дополнительного топливного насоса (А).
-
Установите держатель жгута проводов двигателя (B).
-
-
Включите зажигание (положение ON (II)), но не включайте стартер. После работы дополнительного топливного насоса в течение примерно 2 секунд давление топлива в магистрали повышается. Повторите это два или три раза, затем проверьте утечки топлива.
-
|
B
A
9.8 N·m (1.0 kgf·m)
}
|
