    • Поиск неисправностей по кодам DTC: P0963 (16)

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8
    DTC P0963:
     Электромагнитный клапан А управления давлением фрикциона АКП
    ПРИМЕЧАНИЕ:
    1. Сотрите сообщение с кодом неисправности DTC с помощью HDS.
    1. Убедитесь, что код неисправности DTC P0963 постоянно возникает.
    Код DTC P0963 отображается?
    ДА -
    Перейдите к Этап 6 .
    НЕТ -
    Перейдите к Этап 3 .
    1. Выберите Clutch Pressure Control (Linear) Solenoid Valve A в меню дополнительных тестов (Miscellaneous Test Menu) и проверьте электромагнитный клапан А управления давлением фрикциона АКПс помощью системы HDS.
    HDS высвечивает NORMAL на экране?
    ДА -
    Перейдите к Этап 4 .
    НЕТ -
    Перейдите к Этап 6 .
    1. Подайте на электромагнитный клапан А управления давлением фрикциона АКП ток в 0,2 А, используя меню Clutch Pressure Control Solenoid Valve Control.
    1. Проследите "OBD STATUS" (статус бортовой диагностики) для кода P0963 в меню DTCs/Зафиксированных данных в меню АКП (A/T Mode Menu) на успех/неуспех теста.
    HDS высвечивает FAILED (проверка завершилась неудачно) на экране?
    ДА -
    Перейдите к Этап 6 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна. Проверьте контакт и надежность крепления клемм электромагнитного клапана A управления давлением фрикциона АКП и блока PCM. Если на экране HDS высвечивается NOT COMPLETED (проверка не завершена), вернитесь к Этап 3 и проведите проверку заново.
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините неисправный электромагнитный клапан А управления давлением фрикциона АКП.

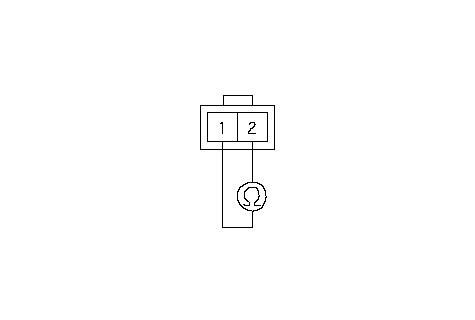

    1. Измерьте сопротивление между клеммами №1 и № 2 электромагнитного клапана А управления давлением фрикциона АКП.
    Сопротивление равно примерно 3-10 Ω?
    ДА -
    Перейдите к Этап 9 .
    НЕТ -

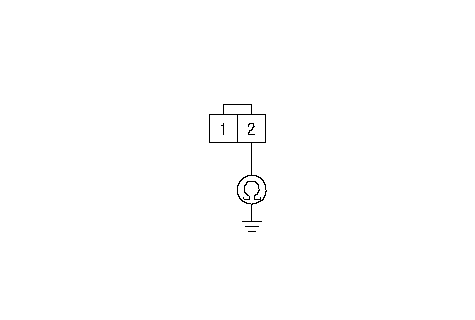

    1. Проверьте непрерывность соединения между клеммой № 2 разъема электромагнитного клапана А управления давлением фрикциона и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 10 .
    НЕТ -
    Устраните разрыв провода между электромагнитным клапаном А управления давлением фрикциона и "массой" (G101), или восстановите соединение с "массой" (G101). Этап 15
    1. Подсоедините неисправный электромагнитный клапан А управления давлением фрикциона АКП.
    1. Запустите двигатель и подождите не менее 1 секунды.
    1. Проверьте коды временных DTC или коды DTC с помощью диагностической системы HDS.
    Код DTC P0963 отображается?
    ДА -
    Если было обновлено программное обеспечение модуля PCM, замените модуль PCM на заведомо исправный, затем повторите проверку. Если модуль РСМ был заменен, перейдите к Этап 1 .
    НЕТ -
    Перейдите к Этап 14 .
    1. Проследите "OBD STATUS" (статус бортовой диагностики) для кода P0963 в меню DTCs/Зафиксированных данных в меню АКП (A/T Mode Menu) на успех/неуспех теста.
    HDS высветил PASSED (проверка завершилась удачно) на экране?
    ДА -
    Если было обновлено программное обеспечение блока PCM, процедура поиска неисправностей завершена. Если блок PCM был заменен, замените изначально установленный блок PCM. Если выводятся какие-либо другие коды DTC в Этап 13 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
    НЕТ -
    Проверьте контакт и надежность крепления клемм электромагнитного клапана A управления давлением фрикциона АКП и блока PCM. Если было обновлено программное обеспечение модуля PCM, замените модуль PCM на заведомо исправный, затем повторите проверку. Если модуль РСМ был заменен, перейдите к Этап 1 . Если на экране HDS высвечивается NOT COMPLETED (проверка не завершена), вернитесь к Этап 12 и проведите проверку заново.
    1. Подсоедините неисправный электромагнитный клапан А управления давлением фрикциона АКП.
    1. Сотрите сообщение с кодом неисправности DTC с помощью HDS.
    1. Запустите двигатель и подождите не менее 1 секунды.
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Код DTC P0963 отображается?
    ДА -
    Проверьте контакт и надежность крепления клемм электромагнитного клапана A управления давлением фрикциона АКП и блока PCM, затем перейдите к Этап 1 .
    НЕТ -
    Перейдите к Этап 19 .
    1. Проследите "OBD STATUS" (статус бортовой диагностики) для кода P0963 в меню DTCs/Зафиксированных данных в меню АКП (A/T Mode Menu) на успех/неуспех теста.
    HDS высветил PASSED (проверка завершилась удачно) на экране?
    ДА -
    Процедура поиска неисправностей завершена. Если выводятся какие-либо другие коды DTC в Этап 18 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
    НЕТ -
    Проверьте контакт и надежность крепления клемм электромагнитного клапана A управления давлением фрикциона АКП и блока PCM, затем перейдите к Этап 1 . Если на экране HDS высвечивается NOT COMPLETED (проверка не завершена), вернитесь к Этап 17 и проведите проверку заново.
