Поиск неисправностей по кодам DTC: P0847 (26)

Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8

DTC P0847:

Датчик давления трансмиссионной жидкости во фрикционе 3-й передачи (короткое замыкание или заблокировался во включенном состоянии)

ПРИМЕЧАНИЕ:

Перед проведением поиска неисправности, запишите все зафиксированные данные и любые данные бортовой функции snapshot, и ознакомьтесь с общими инструкциями по устранению неисправностей.
Появление этого кода свидетельствует о наличии неисправности в электрической цепи, а не в механических системах трансмиссии.

Сотрите сообщение с кодом неисправности DTC с помощью HDS.

Проверьте сигнал 3rd PRESSURE SWITCH в списке данных АКП, используя диагностический прибор HDS, когда 3-я передача не включена.

Выключен ли датчик 3rd Pressure Switch?

ДА	-	Перейдите к Этап 3 .
НЕТ	-	Перейдите к Этап 6 .

Заведите двигатель и прогрейте его до нормальной рабочей температуры (должен включиться электровентилятор системы охлаждения).

Выполните испытательную поездку:
- 7-ступенчатая трансмиссия: Двигайтесь на 4-й передаче в положении D не менее 2 секунд, потом затормозите и остановитесь.
- 5-ступенчатая трансмиссия: Двигайтесь на 4-й передаче в режиме последовательного переключения при положении S не менее 2 секунд, потом затормозите и остановитесь.

Проследите "OBD STATUS" (статус бортовой диагностики) для кода P0847 в меню DTCs/Зафиксированные данные в меню АКП (A/T Mode Menu) на успешность/неуспешность теста.

HDS высвечивает FAILED (проверка завершилась неудачно) на экране?

ДА	-	Перейдите к Этап 6 .
НЕТ	-	Пропадающая неисправность, на момент проверки система исправна. Проверьте провод OP3SW, нет ли пропадающего замыкания между датчиком давления жидкости трансмиссии фрикциона 3-й передачи и блоком PCM. Если на экране HDS высвечивается NOT COMPLETED (проверка не завершена), вернитесь к Этап 4 и проведите проверку заново.

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Отсоедините разъем датчика давления фрикциона 3-ей передачи.

Включите зажигание, повернув ключ в положение ON (II).

Проверьте сигнал 3rd PRESSURE SWITCH в списке данных АКП, используя диагностическую систему HDS.

Выключен ли датчик 3rd Pressure Switch?

ДА	-	Замените переключатель давления фрикциона 3-ей передачи, затем перейдите к Этап 20 .
НЕТ	-	Перейдите к Этап 10 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Подсоедините в обход цепи SCS диагностическую систему HDS.

Отсоедините разъем В (49Р) компьютера РСМ.

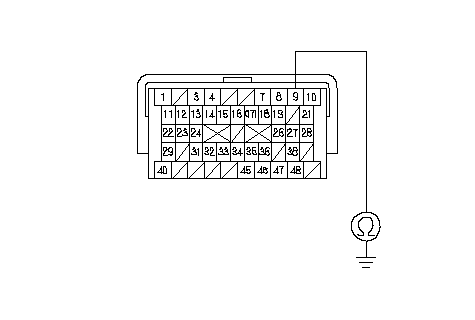

Проверьте неразрывность провода между клеммой B9 разъема блока РСМ и "массой" кузова.

Непрерывно ли соединение?

ДА	-	Устраните замыкание в проводе между клеммой B9 разъема блока РСМ и датчиком давления жидкости трансмиссии фрикциона 3-ей передачи, затем перейдите к Этап 20 .
НЕТ	-	Перейдите к Этап 14 .

Заново подсоедините все разъемы.

Обновите программное обеспечение блока РСМ, если он не имеет последней версии программного обеспечения, или замените его на заведомо исправный блок РСМ.

Заведите двигатель и прогрейте его до нормальной рабочей температуры (должен включиться электровентилятор системы охлаждения).

Выполните испытательную поездку:
- 7-ступенчатая трансмиссия: Двигайтесь на 3-й передаче в режиме D в течение 2 секунд или более, затем нажмите педаль газа, чтобы трансмиссия переключилась на 4-ю передачу, и двигайтесь на ней более 2 секунд. Замедлите и остановите колеса.
- 5-ступенчатая трансмиссия: Двигайтесь в режиме последовательного переключения в положении S сначала на 3-й передаче в течении не менее 2 секунд, затем переключитесь подрулевым рычажком (+) на 4-ю передачу и двигайтесь на ней в течении не менее 2 секунд. Замедлите и остановите колеса.

Проверьте коды временных DTC или коды DTC с помощью диагностической системы HDS.

Высвечивается ли код DTC P0847?

ДА	-	Если было обновлено программное обеспечение модуля PCM, замените модуль PCM на заведомо исправный, затем повторите проверку. Если модуль РСМ был заменен, перейдите к Этап 1 .
НЕТ	-	Перейдите к Этап 19 .

Проследите "OBD STATUS" (статус бортовой диагностики) для кода P0847 в меню DTCs/Зафиксированные данные в меню АКП (A/T Mode Menu) на успешность/неуспешность теста.

HDS высветил PASSED (проверка завершилась удачно) на экране?

ДА	-	Если было обновлено программное обеспечение блока PCM, процедура поиска неисправностей завершена. Если блок PCM был заменен, замените изначально установленный блок PCM. Если выводятся какие-либо другие коды DTC в Этап 18 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
НЕТ	-	Проверьте наличие пропадающего короткого замыкания в проводе между датчиком давления фрикциона 3-й передачи и компьютером PCM. Если было обновлено программное обеспечение модуля PCM, замените модуль PCM на заведомо исправный, затем повторите проверку. Если модуль РСМ был заменен, перейдите к Этап 1 . Если на экране HDS высвечивается NOT COMPLETED (проверка не завершена), вернитесь к Этап 17 и проведите проверку заново.

Заново подсоедините все разъемы.

Сотрите сообщение с кодом неисправности DTC с помощью HDS.

Заведите двигатель и прогрейте его до нормальной рабочей температуры (должен включиться электровентилятор системы охлаждения).

Выполните испытательную поездку:
- 7-ступенчатая трансмиссия: Двигайтесь на 3-й передаче в режиме D в течение 2 секунд или более, затем нажмите педаль газа, чтобы трансмиссия переключилась на 4-ю передачу, и двигайтесь на ней более 2 секунд. Замедлите и остановите колеса.
- 5-ступенчатая трансмиссия: Двигайтесь в режиме последовательного переключения в положении S сначала на 3-й передаче в течении не менее 2 секунд, затем переключитесь подрулевым рычажком (+) на 4-ю передачу и двигайтесь на ней в течении не менее 2 секунд. Замедлите и остановите колеса.

Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.

Высвечивается ли код DTC P0847?

ДА	-	Проверьте наличие пропадающего короткого замыкания в проводе между датчиком давления фрикциона 3-й передачи и компьютером PCM, затем перейдите к Этап 1 .
НЕТ	-	Перейдите к Этап 25 .

Проследите "OBD STATUS" (статус бортовой диагностики) для кода P0847 в меню DTCs/Зафиксированные данные в меню АКП (A/T Mode Menu) на успешность/неуспешность теста.

HDS высветил PASSED (проверка завершилась удачно) на экране?

ДА	-	Процедура поиска неисправностей завершена. Если выводятся какие-либо другие коды DTC в Этап 24 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
НЕТ	-	Проверьте наличие пропадающего короткого замыкания в проводе между датчиком давления фрикциона 3-й передачи и компьютером PCM, затем перейдите к Этап 1 . Если на экране HDS высвечивается NOT COMPLETED (проверка не завершена), вернитесь к Этап 23 и проведите проверку заново.
