Поиск неисправностей по кодам DTC: P0723 (9)

Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8

DTC P0723:

Датчик частоты вращения ведомого (выходного) вала (пропадающая неисправность)

ПРИМЕЧАНИЕ:

Перед проведением поиска неисправности, запишите все зафиксированные данные и любые данные бортовой функции snapshot, и ознакомьтесь с общими инструкциями по устранению неисправностей.
Появление этого кода свидетельствует о наличии неисправности в электрической цепи, а не в механических системах трансмиссии.

Сотрите сообщение с кодом неисправности DTC с помощью HDS.

Выполните пробный заезд в течение нескольких минут в положении D, поддерживая частоту вращения вала двигателя 2000 об/мин (мин ⁻¹ ) или выше, дав возможность трансмиссии включить все пять передач. Замедлите и остановите колеса.

Проследите OBD статус (статус бортовой диагностики) для кода P0723 в меню DTCs/Зафиксированные данных в меню АКП (A/T Mode Menu) на успех/неуспех теста.

HDS высвечивает FAILED (проверка завершилась неудачно) на экране?

ДА	-	Перейдите к Этап 4 .
НЕТ	-	Пропадающая неисправность, на момент проверки система исправна. Проверьте плохое качество контакта или ослабление крепления клемм датчика частоты вращения ведомого (выходного) вала и блока РСМ. Если на экране HDS высвечивается NOT COMPLETED (проверка не завершена), вернитесь к Этап 2 и проведите проверку заново.

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Отсоедините разъем датчика частоты вращения ведомого (выходного) вала и проверьте надежность контактов в разъеме.

Разъемы находятся в нормальном состоянии?

ДА	-	Перейдите к Этап 6 .
НЕТ	-	Почините клеммы разъема, потом перейдите к Этап 6 .

Подсоедините датчик частоты вращения ведомого (выходного) вала.

Выполните пробный заезд в течение нескольких минут в положении D, поддерживая частоту вращения вала двигателя 2000 об/мин (мин ⁻¹ ) или выше, дав возможность трансмиссии включить все пять передач. Замедлите и остановите колеса.

Проследите OBD статус (статус бортовой диагностики) для кода P0723 в меню DTCs/Зафиксированные данных в меню АКП (A/T Mode Menu) на успех/неуспех теста.

HDS высвечивает FAILED (проверка завершилась неудачно) на экране?

ДА	-	Перейдите к Этап 9 .
НЕТ	-	Процедура поиска неисправностей завершена. Если на экране HDS высвечивается NOT COMPLETED (проверка не завершена), вернитесь к Этап 7 и проведите проверку заново.■

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Подсоедините в обход цепи SCS диагностическую систему HDS.

Отсоедините разъем С (49Р) компьютера PСМ.

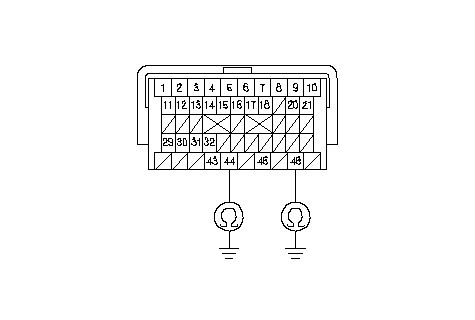

Проверьте неразрывность соединения между клеммой C44 разъема модуля РСМ и "массой" и между С48 и "массой".

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 13 .
НЕТ	-	Устраните разрыв в проводах между клеммами С44 и С48 компьютера РСМ и "массой" (G101) или восстановите "массу" (G101), затем перейдите к Этап 37 .

Подсоедините (49Р) разъем С блока РСМ.

Отсоедините датчик частоты вращения ведомого (выходного) вала.

Включите зажигание, повернув ключ в положение ON (II).

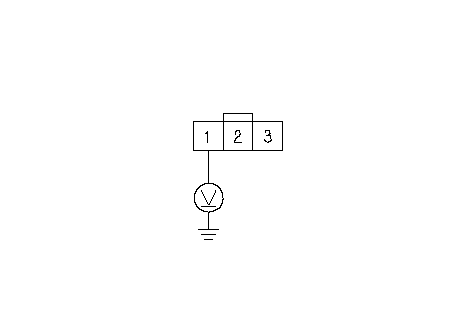

Измерьте напряжение между клеммой № 1 разъема датчика частоты вращения ведомого (выходного) вала и "массой" кузова.

Напряжение примерно равно 5 В?

ДА	-	Перейдите к Этап 17 .
НЕТ	-	Перейдите к Этап 28 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Подсоедините в обход цепи SCS диагностическую систему HDS.

Отсоедините разъем В (49Р) компьютера РСМ.

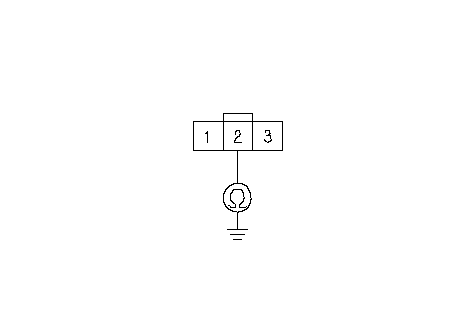

Проверьте непрерывность соединения между клеммой № 2 разъема датчика частоты вращения ведомого (выходного) вала и "массой" кузова.

Непрерывно ли соединение?

ДА	-	Устраните замыкание в проводе между клеммой B38 разъема блока PCM и разъемом датчика частоты вращения ведомого (выходного) вала, затем перейдите к Этап 37 .
НЕТ	-	Перейдите к Этап 21 .

Подсоедините (49Р) разъем В компьютера РСМ.

Включите зажигание, повернув ключ в положение ON (II).

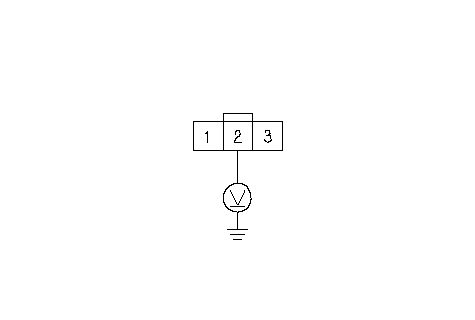

Измерьте напряжение между клеммой № 2 разъема датчика частоты вращения ведомого (выходного) вала и "массой" кузова.

Напряжение примерно равно 5 В?

ДА	-	Замените датчик частоты вращения ведомого (выходного) вала, затем перейдите к Этап 37 .
НЕТ	-	Перейдите к Этап 24 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Подсоедините в обход цепи SCS диагностическую систему HDS.

Отсоедините разъем В (49Р) компьютера РСМ.

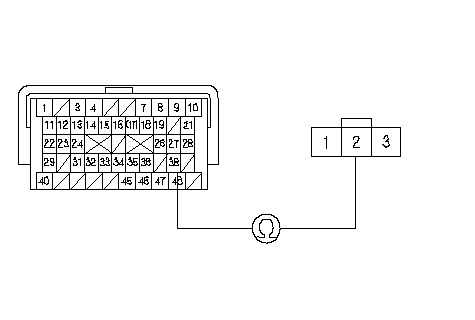

Проверьте неразрывность соединения между клеммой B38 разъема компьютера РСМ и клеммой № 2 датчика частоты вращения ведомого (выходного) вала.

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 32 .
НЕТ	-	Устраните разрыв провода между клеммой В38 блока РCM и датчиком частоты вращения ведомого (выходного) вала, затем перейдите к Этап 37 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Подсоедините в обход цепи SCS диагностическую систему HDS.

Отсоедините разъем С (49Р) компьютера PСМ.

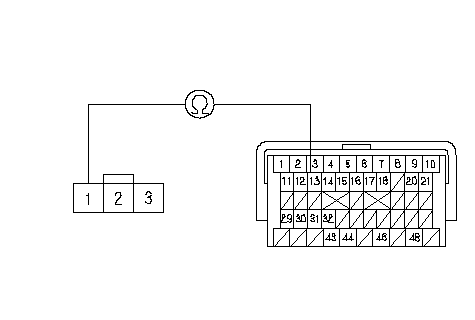

Проверьте неразрывность соединения между клеммой C13 разъема компьютера РСМ и клеммой № 1 датчика частоты вращения ведомого (выходного) вала.

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 32 .
НЕТ	-	Устраните разрыв провода между клеммой С13 блока РCM и датчиком частоты вращения ведомого (выходного) вала, затем перейдите к Этап 37 .

Заново подсоедините все разъемы.

Обновите программное обеспечение блока РСМ, если он не имеет последней версии программного обеспечения, или замените его на заведомо исправный блок РСМ.

Выполните пробный заезд на автомобиле с рычагом в положении D на скорости более 20 км/ч, дав возможность трансмиссии включить все пять передач. Замедлите и остановите колеса.

Проверьте коды временных DTC или коды DTC с помощью диагностической системы HDS.

Выводится ли код DTC P0723?

ДА	-	Если было обновлено программное обеспечение модуля PCM, замените модуль PCM на заведомо исправный, затем повторите проверку. Если модуль РСМ был заменен, перейдите к Этап 1 .
НЕТ	-	Перейдите к Этап 36 .

Проследите OBD статус (статус бортовой диагностики) для кода P0723 в меню DTCs/Зафиксированные данных в меню АКП (A/T Mode Menu) на успех/неуспех теста.

HDS высветил PASSED (проверка завершилась удачно) на экране?

ДА	-	Если было обновлено программное обеспечение блока PCM, процедура поиска неисправностей завершена. Если блок PCM был заменен, замените изначально установленный блок PCM. Если выводятся какие-либо другие коды DTC в Этап 35 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
НЕТ	-	Проверьте плохое качество контакта или ослабление крепления клемм датчика частоты вращения ведомого (выходного) вала и блока РСМ. Если было обновлено программное обеспечение модуля PCM, замените модуль PCM на заведомо исправный, затем повторите проверку. Если модуль РСМ был заменен, перейдите к Этап 1 . Если на экране высвечивается NOT COMPLETED (Проверка не завершена), вернитесь к Этап 34 .

Заново подсоедините все разъемы.

Сотрите сообщение с кодом неисправности DTC с помощью HDS.

Выполните пробный заезд на автомобиле с рычагом в положении D на скорости более 20 км/ч, дав возможность трансмиссии включить все пять передач. Замедлите и остановите колеса.

Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.

Выводится ли код DTC P0723?

ДА	-	Проверьте качество контакта и крепления клемм датчика частоты вращения ведомого (выходного) вала и блока PCM, затем перейдите к Этап 1
НЕТ	-	Перейдите к Этап 41 .

Проследите OBD статус (статус бортовой диагностики) для кода P0723 в меню DTCs/Зафиксированные данных в меню АКП (A/T Mode Menu) на успех/неуспех теста.

HDS высветил PASSED (проверка завершилась удачно) на экране?

ДА	-	Процедура поиска неисправностей завершена. Если выводятся какие-либо другие коды DTC в Этап 40 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
НЕТ	-	Проверьте качество контакта и крепления клемм датчика частоты вращения ведомого (выходного) вала и блока PCM, затем перейдите к Этап 1 Если на экране HDS высвечивается NOT COMPLETED (проверка не завершена), вернитесь к Этап 39 и проведите проверку заново.
