Поиск неисправностей по кодам DTC: P0721 (9), P0722 (9)

Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8

DTC P0721:

Датчик частоты вращения ведомого (выходного) вала (диапазон/функционирование)

DTC P0722:

Датчик частоты вращения ведомого (выходного) вала (отсутствие сигнала)

ПРИМЕЧАНИЕ:

Перед проведением поиска неисправности, запишите все зафиксированные данные и любые данные бортовой функции snapshot, и ознакомьтесь с общими инструкциями по устранению неисправностей.
Появление этого кода свидетельствует о наличии неисправности в электрической цепи, а не в механических системах трансмиссии.

Сотрите сообщение с кодом неисправности DTC с помощью HDS.

Проверьте установку датчика частоты вращения ведомого (выходного) вала. Если датчик установлен неправильно, исправьте это, затем перейдите к Этап 42

Поднимите переднюю часть автомобиля, убедившись, что он надежно поддерживается и позвольте передним колесам свободно вращаться. Или поднимите автомобиль на подъемник.

Запустите двигатель и двигайтесь в положении D при 2000 об./мин (мин ^-1 ) или более в течение не менее 10 секунд. Замедлите и остановите колеса.

Проследите OBD status (статус бортовой диагностики) для кодов P0721 или P0722 в меню DTCs/Зафиксированные данных в меню АКП (A/T Mode Menu) на успех/неуспех теста.

HDS высвечивает FAILED (проверка завершилась неудачно) на экране?

ДА	-	Перейдите к Этап 6 .
НЕТ	-	Пропадающая неисправность, на момент проверки система исправна. Проверьте плохое качество соединений или ослабление соединений на блоке PCM и на датчике частоты вращения ведомого (выходного) вала. Если на экране HDS высвечивается NOT COMPLETED (проверка не завершена), вернитесь к Этап 4 и проведите проверку заново.

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Подсоедините в обход цепи SCS диагностическую систему HDS.

Отсоедините разъем С (49Р) компьютера PСМ.

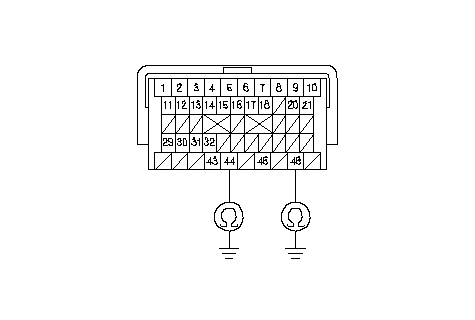

Проверьте неразрывность соединения между клеммой C44 разъема модуля РСМ и "массой" и между С48 и "массой".

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 10 .
НЕТ	-	Устраните разрыв в проводах между клеммами С44 и С48 компьютера РСМ и "массой" (G101) или восстановите "массу" (G101), затем перейдите к Этап 41 .

Подсоедините (49Р) разъем С блока РСМ.

Отсоедините датчик частоты вращения ведомого (выходного) вала.

Включите зажигание, повернув ключ в положение ON (II).

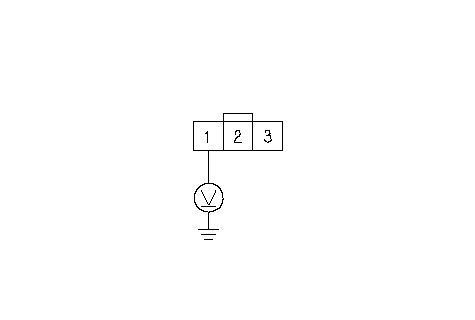

Измерьте напряжение между клеммой № 1 разъема датчика частоты вращения ведомого (выходного) вала и "массой" кузова.

Напряжение примерно равно 5 В?

ДА	-	Перейдите к Этап 18 .
НЕТ	-	Перейдите к Этап 14 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Подсоедините в обход цепи SCS диагностическую систему HDS.

Отсоедините разъем С (49Р) компьютера PСМ.

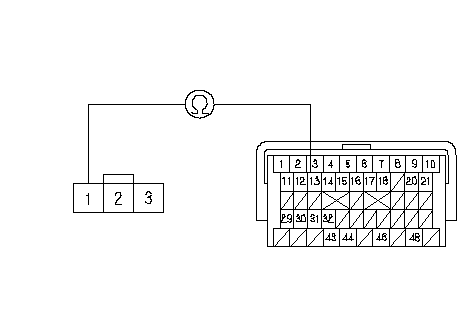

Проверьте неразрывность соединения между клеммой C13 разъема компьютера РСМ и клеммой № 1 датчика частоты вращения ведомого (выходного) вала.

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 36 .
НЕТ	-	Устраните разрыв провода между компьютером РCM (C13) и датчиком частоты вращения ведомого (выходного) вала, затем перейдите к Этап 41 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Подсоедините в обход цепи SCS диагностическую систему HDS.

Отсоедините разъем В (49Р) компьютера РСМ.

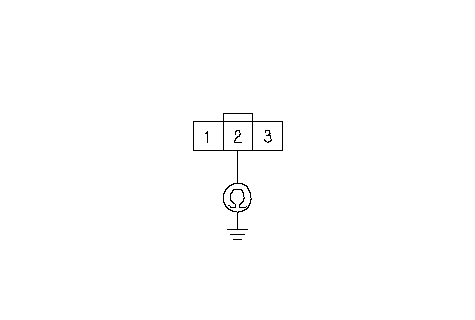

Проверьте непрерывность соединения между клеммой № 2 разъема датчика частоты вращения ведомого (выходного) вала и "массой" кузова.

Непрерывно ли соединение?

ДА	-	Устраните замыкание в проводе между клеммой B38 разъема блока PCM и разъемом датчика частоты вращения ведомого (выходного) вала, затем перейдите к Этап 41 .
НЕТ	-	Перейдите к Этап 22 .

Отсоедините разъем С (49Р) компьютера PСМ.

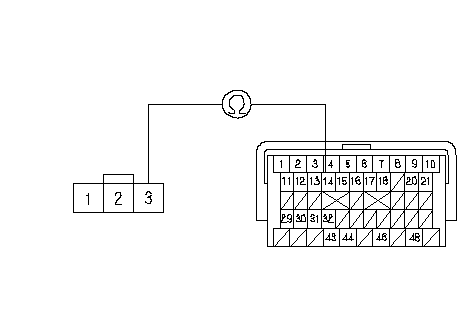

Проверьте неразрывность соединения между клеммой C14 разъема компьютера РСМ и клеммой № 3 датчика частоты вращения ведомого (выходного) вала.

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 24 .
НЕТ	-	Устраните разрыв провода между клеммой С14 компьютера РCM и датчиком частоты вращения ведомого (выходного) вала, затем перейдите к Этап 41 .

Подсоедините 49P разъемы В и С блока РСМ.

Включите зажигание, повернув ключ в положение ON (II).

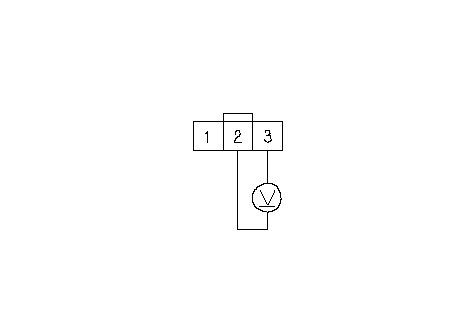

Измерьте напряжение между клеммами №2 и № 3 разъема датчика частоты вращения ведомого (выходного) вала.

Напряжение примерно равно 5 В?

ДА	-	Перейдите к Этап 27 .
НЕТ	-	Перейдите к Этап 32 .

Подсоедините датчик частоты вращения ведомого (выходного) вала.

Сотрите сообщение с кодом неисправности DTC с помощью HDS.

Поднимите переднюю часть автомобиля, убедившись, что он надежно поддерживается и позвольте передним колесам свободно вращаться. Или поднимите автомобиль на подъемник.

Запустите двигатель и двигайтесь в положении D при 2000 об./мин (мин ^-1 ) или более в течение не менее 10 секунд. Замедлите и остановите колеса.

Проследите OBD status (статус бортовой диагностики) для кодов P0721 или P0722 в меню DTCs/Зафиксированные данных в меню АКП (A/T Mode Menu) на успех/неуспех теста.

HDS высвечивает FAILED (проверка завершилась неудачно) на экране?

ДА	-	Замените датчик частоты вращения выходного вала, затем перейдите к Этап 42 .
НЕТ	-	Перейдите к Этап 37 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Подсоедините в обход цепи SCS диагностическую систему HDS.

Отсоедините разъем В (49Р) компьютера РСМ.

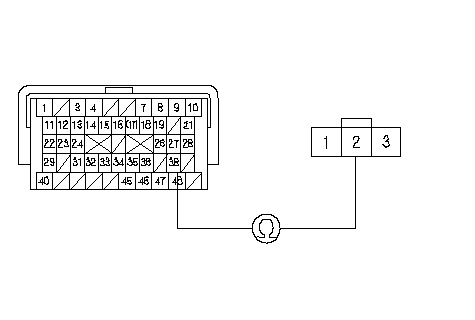

Проверьте неразрывность соединения между клеммой B38 разъема компьютера РСМ и клеммой № 2 датчика частоты вращения ведомого (выходного) вала.

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 36 .
НЕТ	-	Устраните разрыв провода между клеммой В38 блока РCM и датчиком частоты вращения ведомого (выходного) вала, затем перейдите к Этап 41 .

Заново подсоедините все разъемы.

Обновите программное обеспечение блока РСМ, если он не имеет последней версии программного обеспечения, или замените его на заведомо исправный блок РСМ.

Заведите двигатель и двигайтесь в положении D при скоростях свыше 20 км/ч более чем на 10 секунд. Замедлите и остановите колеса.

Проверьте коды временных DTC или коды DTC с помощью диагностической системы HDS.

Показывается ли код DTC P0721 или P0722?

ДА	-	Если было обновлено программное обеспечение модуля PCM, замените модуль PCM на заведомо исправный, затем повторите проверку. Если модуль РСМ был заменен, перейдите к Этап 1 .
НЕТ	-	Перейдите к Этап 40 .

Проследите OBD status (статус бортовой диагностики) для кодов P0721 или P0722 в меню DTCs/Зафиксированные данных в меню АКП (A/T Mode Menu) на успех/неуспех теста.

HDS высветил PASSED (проверка завершилась удачно) на экране?

ДА	-	Если было обновлено программное обеспечение блока PCM, процедура поиска неисправностей завершена. Если блок PCM был заменен, замените изначально установленный блок PCM. Если выводятся какие-либо другие коды DTC в Этап 39 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
НЕТ	-	Проверьте плохое качество контакта или ослабление крепления клемм датчика частоты вращения ведомого (выходного) вала и блока РСМ. Если было обновлено программное обеспечение модуля PCM, замените модуль PCM на заведомо исправный, затем повторите проверку. Если модуль РСМ был заменен, перейдите к Этап 1 . Если на экране HDS высвечивается NOT COMPLETED (проверка не завершена), вернитесь к Этап 38 и проведите проверку заново.

Заново подсоедините все разъемы.

Сотрите сообщение с кодом неисправности DTC с помощью HDS.

Заведите двигатель и двигайтесь в положении D при скоростях свыше 20 км/ч более чем на 10 секунд. Замедлите и остановите колеса.

Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.

Показывается ли код DTC P0721 или P0722?

ДА	-	Проверьте качество контакта и крепления клемм датчика частоты вращения ведомого (выходного) вала и блока PCM, затем перейдите к Этап 1
НЕТ	-	Перейдите к Этап 45 .

Проследите OBD status (статус бортовой диагностики) для кодов P0721 или P0722 в меню DTCs/Зафиксированные данных в меню АКП (A/T Mode Menu) на успех/неуспех теста.

HDS высветил PASSED (проверка завершилась удачно) на экране?

ДА	-	Процедура поиска неисправностей завершена. Если выводятся какие-либо другие коды DTC в Этап 44 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
НЕТ	-	Проверьте качество контакта и крепления клемм датчика частоты вращения ведомого (выходного) вала и блока PCM, затем перейдите к Этап 1 Если на экране HDS высвечивается NOT COMPLETED (проверка не завершена), перейдите к Этап 43 и выполните проверку снова.
