Поиск неисправностей по кодам DTC: P0716 (15), P0717 (15)

Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8

DTC P0716:

Датчик частоты вращения ведущего (первичного) вала (диапазон/функционирование)

DTC P0717:

Датчик частоты вращения ведущего (первичного) вала (нет сигнала)

ПРИМЕЧАНИЕ:

Перед проведением поиска неисправности, запишите все зафиксированные данные и любые данные бортовой функции snapshot, и ознакомьтесь с общими инструкциями по устранению неисправностей.
Появление этого кода свидетельствует о наличии неисправности в электрической цепи, а не в механических системах трансмиссии.

Сотрите сообщение с кодом неисправности DTC с помощью HDS.

Проверьте установку датчика частоты вращения ведущего вала (первичного вала). Если датчик установлен неправильно, исправьте это, затем перейдите к Этап 40

Поднимите переднюю часть автомобиля, убедившись, что он надежно поддерживается и позвольте передним колесам свободно вращаться. Или поднимите автомобиль на подъемник.

Заведите двигатель и двигайтесь в положении D при скоростях свыше 20 км/ч более чем на 10 секунд. Замедлите и остановите колеса.

Проследите OBD статус (статус бортовой диагностики) для кодов P0716 или P0717 в меню DTCs/Зафиксированные данных в меню АКП (A/T Mode Menu) на успех/неуспех теста.

HDS высвечивает FAILED (проверка завершилась неудачно) на экране?

ДА	-	Перейдите к Этап 6 .
НЕТ	-	Пропадающая неисправность, на момент проверки система исправна. Проверьте качество соединений на PCM и на датчике частоты вращения ведущего вала (первичного вала). Если на экране HDS высвечивается NOT COMPLETED (проверка не завершена), вернитесь к Этап 4 и проведите проверку заново.

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Подсоедините в обход цепи SCS диагностическую систему HDS.

Отсоедините разъем С (49Р) компьютера PСМ.

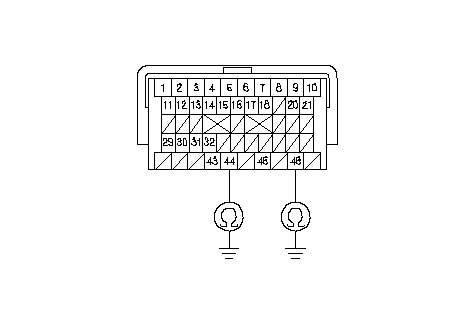

Проверьте неразрывность соединения между клеммой C44 разъема модуля РСМ и "массой" и между С48 и "массой".

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 10 .
НЕТ	-	Устраните разрыв в проводах между клеммами С44 и С48 компьютера РСМ и "массой" (G101) или восстановите "массу" (G101), затем перейдите к Этап 39 .

Подсоедините (49Р) разъем С блока РСМ.

Отсоедините разъем датчика скорости вращения ведущего вала (первичного вала).

Включите зажигание, повернув ключ в положение ON (II).

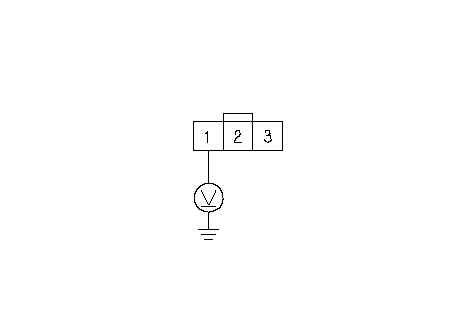

Измерьте напряжение между клеммой № 1 разъема датчика частоты вращения ведущего вала (первичного вала) и "массой" кузова.

Напряжение примерно равно 5 В?

ДА	-	Перейдите к Этап 18 .
НЕТ	-	Перейдите к Этап 14 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Подсоедините в обход цепи SCS диагностическую систему HDS.

Отсоедините разъем В (49Р) компьютера РСМ.

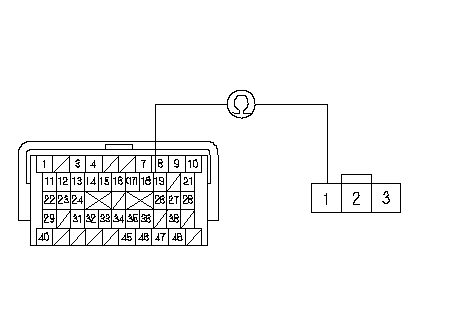

Проверьте неразрывность цепи между клеммой B19 разъема блока РСМ и клеммой № 1 датчика частоты вращения ведущего вала (первичного вала).

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 34 .
НЕТ	-	Устраните разрыв в проводе между компьютером РCM (B19) и датчиком частоты вращения ведущего вала (первичного вала), затем перейдите к Этап 39 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Подсоедините в обход цепи SCS диагностическую систему HDS.

Отсоедините разъем В (49Р) компьютера РСМ.

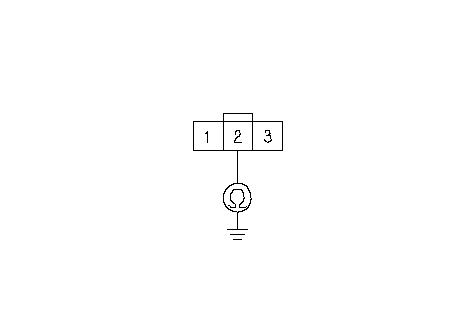

Проверьте непрерывность между клеммой № 2 разъема датчика частоты вращения ведущего вала (первичного вала) и "массой" кузова.

Непрерывно ли соединение?

ДА	-	Устраните замыкание в проводе между клеммой B18 разъема блока РCM и датчиком частоты вращения ведущего вала (первичного вала), затем перейдите к Этап 39 .
НЕТ	-	Перейдите к Этап 22 .

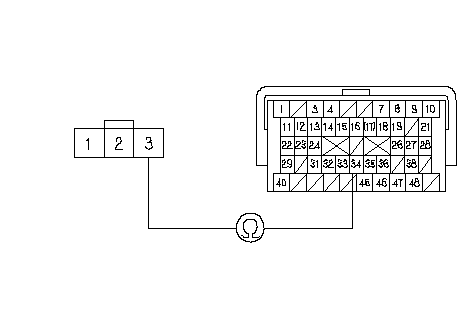

Проверьте неразрывность цепи между клеммой B34 разъема блока РСМ и клеммой № 3 датчика частоты вращения ведущего вала (первичного вала).

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 23 .
НЕТ	-	Устраните разрыв в проводе между клеммой B34 разъема блока РCM и датчиком частоты вращения ведущего вала (первичного вала), затем перейдите к Этап 39 .

Подсоедините (49Р) разъем В компьютера РСМ.

Включите зажигание, повернув ключ в положение ON (II).

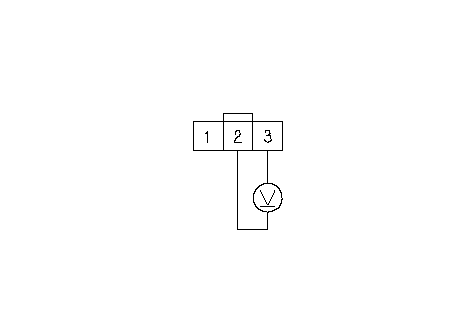

Измерьте напряжение между клеммами № 2 и № 3 разъема датчика частоты вращения ведущего вала (первичного вала).

Напряжение примерно равно 5 В?

ДА	-	Перейдите к Этап 26 .
НЕТ	-	Перейдите к Этап 30 .

Подсоедините разъем датчика скорости вращения ведущего вала (первичного вала).

Сотрите сообщение с кодом неисправности DTC с помощью HDS.

Заведите двигатель и двигайтесь в положении D при скоростях свыше 20 км/ч более чем на 10 секунд. Замедлите и остановите колеса.

Проследите OBD статус (статус бортовой диагностики) для кодов P0716 или P0717 в меню DTCs/Зафиксированные данных в меню АКП (A/T Mode Menu) на успех/неуспех теста.

HDS высвечивает FAILED (проверка завершилась неудачно) на экране?

ДА	-	Замените датчик частоты вращения ведущего вала (первичного вала), потом перейдите к Этап 40 .
НЕТ	-	Перейдите к Этап 35 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Подсоедините в обход цепи SCS диагностическую систему HDS.

Отсоедините разъем В (49Р) компьютера РСМ.

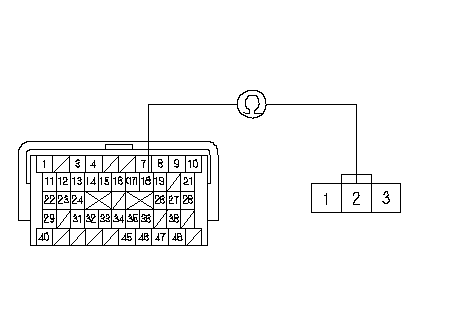

Проверьте неразрывность цепи между клеммой B18 разъема блока РСМ и клеммой № 2 датчика частоты вращения ведущего вала (первичного вала).

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 34 .
НЕТ	-	Устраните разрыв в проводе между компьютером РCM (B18) и датчиком частоты вращения ведущего вала (первичного вала), затем перейдите к Этап 39 .

Заново подсоедините все разъемы.

Обновите программное обеспечение блока РСМ, если он не имеет последней версии программного обеспечения, или замените его на заведомо исправный блок РСМ.

Заведите двигатель и двигайтесь в положении D при скоростях свыше 20 км/ч более чем на 10 секунд. Замедлите и остановите колеса.

Проверьте коды временных DTC или коды DTC с помощью диагностической системы HDS.

Указывается ли код DTC P0716 или P0717?

ДА	-	Если было обновлено программное обеспечение модуля PCM, замените модуль PCM на заведомо исправный, затем повторите проверку. Если модуль РСМ был заменен, перейдите к Этап 1 .
НЕТ	-	Перейдите к Этап 38 .

Проследите OBD статус (статус бортовой диагностики) для кодов P0716 или P0717 в меню DTCs/Зафиксированные данных в меню АКП (A/T Mode Menu) на успех/неуспех теста.

HDS высветил PASSED (проверка завершилась удачно) на экране?

ДА	-	Если было обновлено программное обеспечение блока PCM, процедура поиска неисправностей завершена. Если блок PCM был заменен, замените изначально установленный блок PCM. Если выводятся какие-либо другие коды DTC в Этап 37 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
НЕТ	-	Проверьте плохое качество контакта или ослабление крепления клемм датчика частоты вращения ведущего вала (первичного вала) и блока РСМ. Если было обновлено программное обеспечение модуля PCM, замените модуль PCM на заведомо исправный, затем повторите проверку. Если модуль РСМ был заменен, перейдите к Этап 1 . Если на экране HDS высвечивается NOT COMPLETED (проверка не завершена), вернитесь к Этап 36 и проведите проверку заново.

Заново подсоедините все разъемы.

Сотрите сообщение с кодом неисправности DTC с помощью HDS.

Заведите двигатель и двигайтесь в положении D при скоростях свыше 20 км/ч более чем на 10 секунд. Замедлите и остановите колеса.

Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.

Указывается ли код DTC P0716 или P0717?

ДА	-	Проверьте качество контакта и крепления клемм датчика частоты вращения ведущего вала (первичного вала) и блока PCM, затем перейдите к Этап 1
НЕТ	-	Перейдите к Этап 43 .

Проследите OBD статус (статус бортовой диагностики) для кодов P0716 или P0717 в меню DTCs/Зафиксированные данных в меню АКП (A/T Mode Menu) на успех/неуспех теста.

HDS высветил PASSED (проверка завершилась удачно) на экране?

ДА	-	Процедура поиска неисправностей завершена. Если выводятся какие-либо другие коды DTC в Этап 42 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
НЕТ	-	Проверьте качество контакта и крепления клемм датчика частоты вращения ведущего вала (первичного вала) и блока PCM, затем перейдите к Этап 1 Если на экране HDS высвечивается NOT COMPLETED (проверка не завершена), перейдите к Этап 41 и выполните проверку снова.
