Проверка осевого зазора 3-ей шестерни первичного вала АКП
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8
-
-

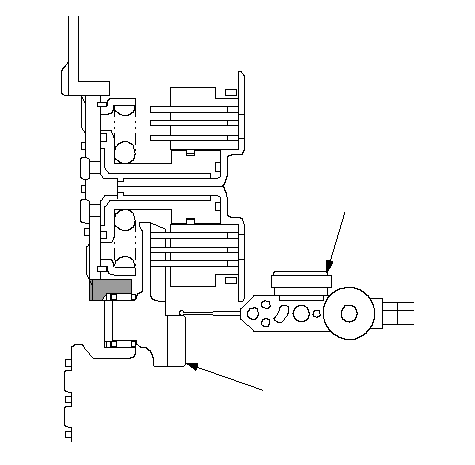

Установите упорный игольчатый подшипник (А), шестерню 3-й передачи (В), игольчатый подшипник (С), упорный игольчатый подшипник (D), упорную шайбу 40 x 63 мм (Е), фрикционы 3-й и 5-й передачи (F), кольцо шестерни 5-й передачи (G) и крепежный подшипник трансмиссии (Н) на первичный вал (I). При проверке не устанавливайте уплотнительные кольца.
-
Установите паразитную шестерню (J) на первичный вал и напрессуйте ее, затем установите коническую пружинную шайбу (К) и контргайку (L).
-
Затяните контргайки с силой 29 Н·м (3,0 кгс·м).·
|
A
B
C
D
F
G
H
I
J
K
L
E
}
|
-
Установите стрелочный индикатор (А) на шестерню 3-й передачи (В).
|
A
B
}
|
-

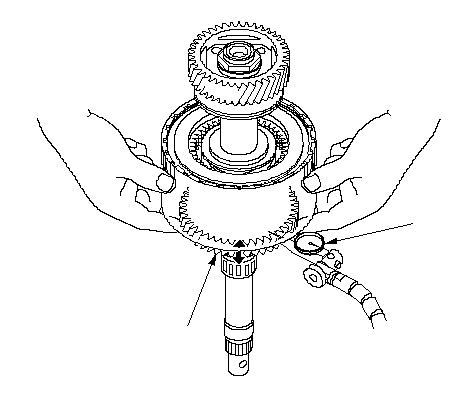

Поднимите шестерню 3-й передачи (А), придерживая первичный вал, и используя стрелочный индикатор (В), измерьте осевой зазор 3-й передачи.
-
Измерьте осевой зазор шестерни 3-й передачи как минимум в трех местах, двигая шестерню 3-й передачи. Используйте среднее значение (по трем измерениям).
|
A
B
}
|
-
Если зазор выходит за допустимые пределы, снимите упорную шайбу 40 х 63 мм и измерьте ее толщину (А).
-
Подберите и установите новую упорную шайбу и повторите проверку.
УПОРНАЯ ШАЙБА 40 х 63 мм
|
№
|
Номер детали
|
Толщина
|
|
1
|
90414-RPC-000
|
3,750 мм
|
|
2
|
90415-RPC-000
|
3,775 мм
|
|
3
|
90416-RPC-000
|
3,800 мм
|
|
4
|
90417-RPC-000
|
3,825 мм
|
|
5
|
90418-RPC-000
|
3,850 мм
|
|
6
|
90419-RPC-000
|
3,875 мм
|
|
7
|
90420-RPC-000
|
3,900 мм
|
|
8
|
90421-RPC-000
|
3,925 мм
|
|
9
|
90422-RPC-000
|
3,950 мм
|
|
10
|
90423-RPC-000
|
3,975 мм
|
|
11
|
90424-RPC-000
|
4,000 мм
|
-
После замены упорной шайбы убедитесь, что зазор находится в допустимых пределах.
-
Снимите установленные детали с первичного вала.
-
|
A
}
|
