    • Установка подшипника картера АКП

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8
    Требуются специальные инструменты

    Устройство для крепления рукоятки, 72 x 75 мм
     07746-0010600

    Устройство для крепления рукоятки, 78 x 80 мм
     07NAD-PX40100

    Устройство для крепления рукоятки, 62 x 68 мм
     07746-0010500

    Рукоятка специального ключа, 15 x 135L
     07749-0010000

    Щипцы для стопорных колец
     07LGC-0010100
    1. Установите подшипник первичного вала (А), промежуточного вала (В), вторичного вала (С), и вала паразитной шестерни (D) в корпус трансмиссии, как показано.
    1. Разожмите каждое стопорное кольцо щипцами, и вставьте подшипник в корпус.
    1. Разожмите щипцы и утопите подшипник в корпус до его фиксации стопорным кольцом.

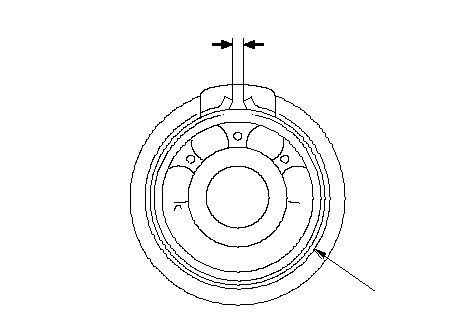

    1. После установки подшипников убедитесь, что стопорные кольца (А) надежно сели в канавки, и что зазоры (В) равны 0 - 7 мм.

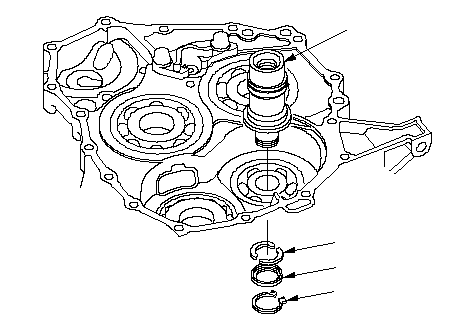

    1. Установите вал паразитной шестерни (А) в подшипник вала паразитной шестерни.
    1. Установите фиксаторы (В) и замок фиксатора (С), и закрепите вал паразитной шестерни стопорным кольцом (D).
