    • Рычажковый переключатель АКП + (переключатель на высшие передачи) поиск неисправностей цепи

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8
    Компоненты системы SRS расположены в этой области. Ознакомьтесь с расположением компонентов SRS и правилами безопасности и выполнения операций , прежде чем начать ремонт или обслуживание.

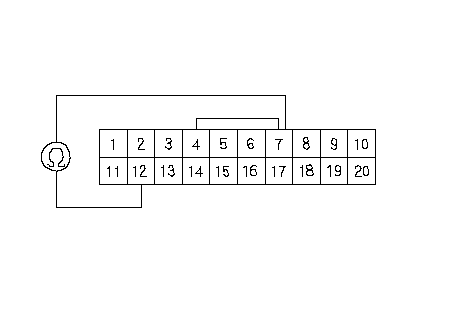

    1. Проверьте непрерывность соединения между клеммами № 7 и № 12 разъема 20Р жгута проводов поворотного контактора при нажатом и отпущенном переключателе повышения передачи (+) на рулевом колесе.
    Имеется ли непрерывность соединения между клеммами при нажатом переключателе (+) на рулевом колесе и разрывается ли соединение при отпускании переключателя?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Перейдите к Этап 3 .
    1. Отсоедините разъем рычажка повышения (+) передачи на рулевом колесе.

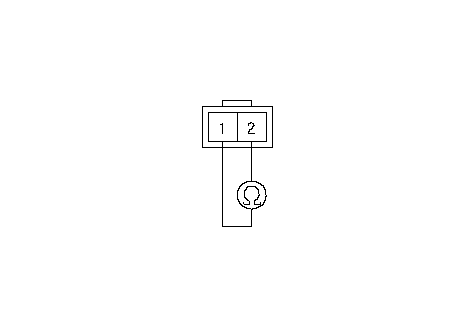

    1. Проверьте непрерывность цепи между клеммами разъема рычажка повышения передачи (+) на рулевом колесе при нажатом и при отпущенном рычажке.
    Имеется ли непрерывность соединения между клеммами при нажатом переключателе (+) на рулевом колесе и разрывается ли соединение при отпускании переключателя?
    ДА -
    Замените жгут проводов переключателя на рулевом колесе.■
    НЕТ -

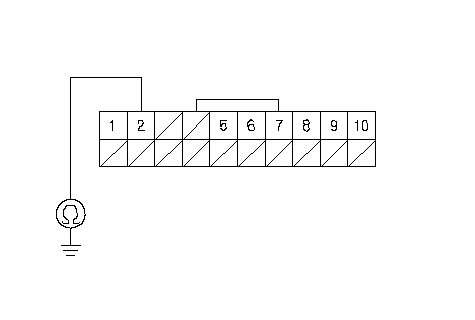

    1. Проверьте непрерывность соединения между клеммой № 2 20Р разъема поворотного контактора и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 7 .
    НЕТ -
    Устраните разрыв в цепи проводов между клеммой № 2 разъема 20P поворотного контактора и "массой" (G501) или исправьте плохой контакт с "массой" (G501).■
    1. Подсоедините в обход цепи SCS диагностическую систему HDS.
    1. Отсоедините разъем А (49-контактный) компьютера РСМ.

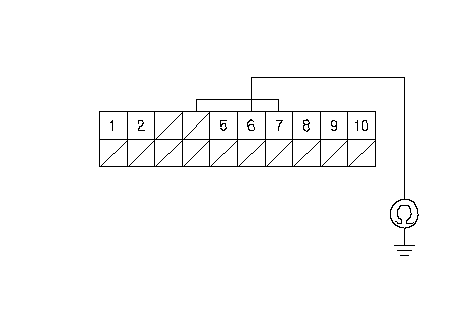

    1. Проверьте непрерывность соединения между клеммой № 6 20Р разъема поворотного контактора и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Устраните замыкание на "массу" в цепи между клеммой № 6 20Р разъема поворотного контактора и клеммой A47 разъема блока РСМ.■
    НЕТ -
    Перейдите к Этап 10 .

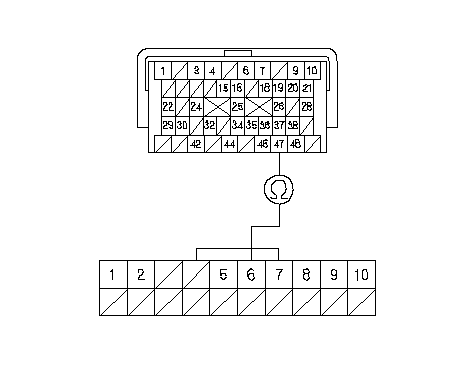

    1. Проверьте непрерывность цепи между клеммой A47 разъема РСМ и клеммой № 6 разъема (20Р) поворотного контактора.
    Непрерывно ли соединение?
    ДА -
    НЕТ -
    Устраните разрыв провода между клеммой А47 разъема компьютера РСМ и 20-контактным разъемом поворотного контактора.■
