    • Поиск неисправностей по кодам (DTC): U0155

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
    DTC U0155:
     Неисправность цепи F-CAN (блок управления приборами - ECM/PCM)
    ПРИМЕЧАНИЕ: Перед проведением поиска неисправностей запишите все зафиксированные данные и любые данные бортовой функции "snapshot" и ознакомьтесь с общими инструкциями по устранению неисправностей.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сотрите сообщение с кодом неисправности DTC с помощью HDS.
    1. Проверьте коды временных DTC или коды DTC с помощью диагностической системы HDS.
    Указан ли код DTC U0155?
    ДА -
    Перейдите к Этап 4 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна. Проверьте качество контакта и надежность крепления клемм на модуле управления приборами и блоке ECM/PCM.■
    1. Проверьте коды неисправностей электрооборудования кузова DTC в меню кодов DTC с помощью диагностической системы HDS.
    На дисплее имеются сообщения c кодами B1168, B1169 и/или B1178?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Подсоедините в обход цепи SCS диагностическую систему HDS.
    1. Отсоедините 32P разъем модуля управления приборами.
    1. Отсоедините (49Р) разъем А компьютера ЕСМ/РСМ.

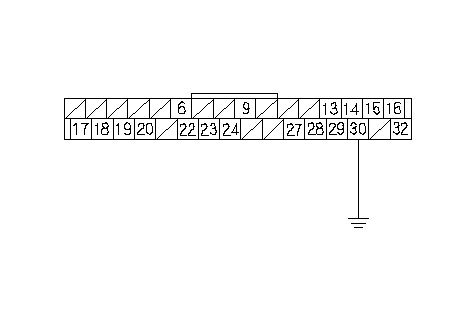

    1. Соедините клемму № 30 32Р разъема модуля управления приборами и "массу" кузова проводом-перемычкой.

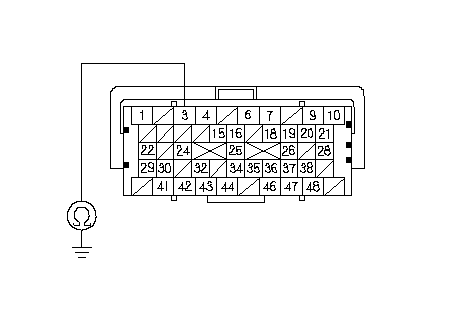

    1. Проверьте неразрывность соединения между клеммой A3 разъема блока ЕСМ/РСМ и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 12 .
    НЕТ -
    Устраните разрыв провода между блоком ECM/PCM (A3) и модулем управления приборами, затем перейдите к Этап 14 .
    1. Соедините клемму № 29 32P разъема модуля управления приборами и "массу" автомобиля проводом-перемычкой.

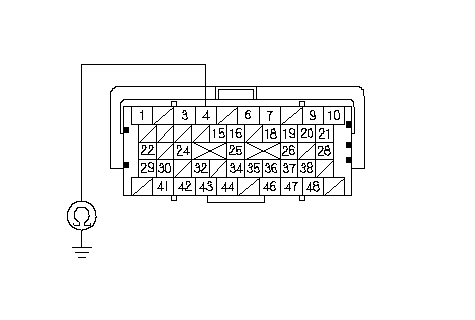

    1. Проверьте неразрывность соединения между клеммой А4 разъема компьютера ЕСМ/РСМ и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Замените модуль управления приборной панелью на заведомо исправный, затем перейдите к Этап 14 и повторите проверку. Если не выводится код U0155, замените оригинальный модуль управления приборами, затем перейдите к Этап 14 .
    НЕТ -
    Устраните разрыв провода между блоком ECM/PCM (A4) и модулем управления приборами, затем перейдите к Этап 14 .
    1. Заново подсоедините все разъемы.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сбросьте данные блока управления ECM/PCM при помощи диагностической системы HDS.
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Указан ли код DTC U0155?
    ДА -
    Проверьте качество контакта или надежность крепления клемм на модуле управления приборами и блоке ECM/PCM, затем перейдите к Этап 1 .
    НЕТ -
    Процедура поиска неисправностей завершена. Если выводятся другие временные коды DTC или коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
