    • Поиск неисправностей SRS по кодам DTC: 12-4x, 12-5x

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1
    DTC 12-4x (‘‘x'' может быть от 0 до 9 или от A до F):
    Разрыв в цепи второго газогенератора подушки безопасности водителя (модель ПРК)
    DTC 12-5x (‘‘x'' может быть от 0,2 до 9 или от A до F):
    Повышенное сопротивление в цепи второго газогенератора подушки безопасности водителя (модель ПРК)
    ПРИМЕЧАНИЕ:
    1. Поверните ключ зажигания в положение ON (II) и подождите 10 секунд.
    Указаны ли коды неисправностей 12-4x или 12-5x?
    ДА -
    Перейдите к Этап 4 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна. Перейдите к поиску пропадающих неисправностей . Если указан другой код DTC, выполните поиск неисправностей по указанному коду.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините отрицательный провод от аккумулятора и подождите не менее 3 минут.
    1. Установите провод-перемычку между клеммами № 1 и № 2 разъема 4Р поворотного контактора.
    1. Снова подсоедините отрицательный провод к аккумулятору.
    Указаны ли коды неисправностей 12-4x или 12-5x?
    ДА -
    Перейдите к Этап 10 .
    НЕТ -
    Неисправна подушка безопасности водителя; замените подушку безопасности водителя. ■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините отрицательный провод от аккумулятора и подождите не менее 3 минут.

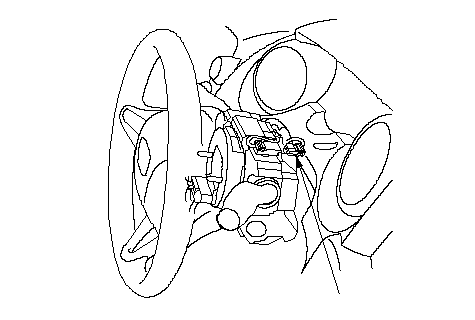

    1. Снимите кожух рулевой колонки, ■ затем отсоедините 4Р разъем (А) жгута проводов панели приборов от поворотного контактора.

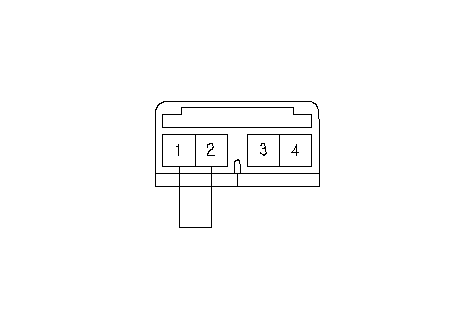

    1. Установите провод-перемычку между клеммами № 1 и № 2 разъема 4Р жгута проводов панели приборов.
    1. Снова подсоедините отрицательный провод к аккумулятору.
    Указаны ли коды неисправностей 12-4x или 12-5x?
    ДА -
    Перейдите к Этап 16 .
    НЕТ -
    Разрыв в поворотном контакторе; замените поворотный контактор. ■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Снимите провод-перемычку с 4P разъема жгута проводов панели приборов.
    1. Отсоедините отрицательный провод от аккумулятора и подождите не менее 3 минут.

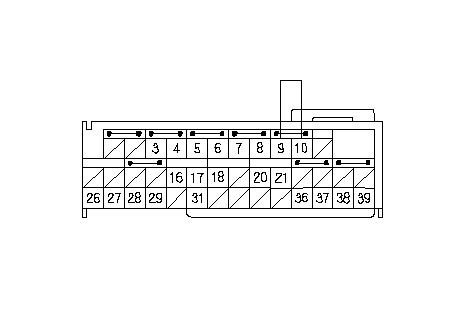

    1. Установите провод-перемычку между клеммами № 9 и № 10 (39Р) разъема А блока SRS.

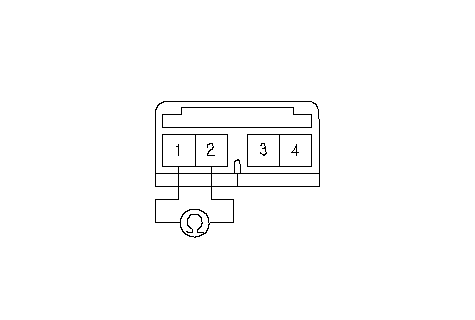

    1. Проверьте соединение между клеммами № 1 и № 2 разъема 4Р жгута проводов панели приборов.
    Непрерывно ли соединение?
    ДА -
    Неисправен блок SRS или плохой контакт (39P) разъема А блока SRS и блока SRS. Проверьте соединение между разъемом и блоком системы подушек безопасности SRS. Если соединение имеется, замените блок SRS. ■
    НЕТ -
    Разрыв жгута проводов панели приборов; замените жгут проводов панели приборов.■
