Поиск неисправностей SRS по кодам DTC: 11-9x

Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3

DTC 11-9x (‘‘x'' может быть от 0 до 9 или от A до F):

Короткое замыкание на "массу" в цепи первого газогенератора подушки безопасности водителя (модель ЛРК)

ПРИМЕЧАНИЕ:

Перед выполнением процедуры поиска неисправности ознакомьтесь с расположением компонентов SRS и общими инструкциями по устранению неисправностей.
Перед заменой блока SRS проверьте версию его программного обеспечения при помощи HDS. Если не установлена новейшая версия программного обеспечения, обновите программное обеспечение блока SRS и проведите повторную проверку.

Выводится ли код неисправности 11-9x?

ДА	-	Перейдите к Этап 4 .
НЕТ	-	Пропадающая неисправность, на момент проверки система исправна. Перейдите к поиску пропадающих неисправностей . Если указан другой код DTC, выполните поиск неисправностей по указанному коду.■

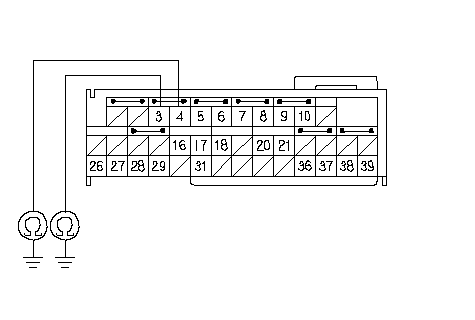

Измерьте сопротивление между клеммами № 3 и № 4 разъема A (39P) блока SRS и "массой" кузова. Значение должно быть менее 1,0 Ω.

Соответствует ли сопротивление допустимому значению?

ДА	-	Перейдите к Этап 8 .
НЕТ	-	Неисправен блок SRS; замените блок SRS. ■

Измерьте сопротивление между клеммами № 3 и № 4 разъема A (39P) блока SRS и "массой" кузова. Значение должно быть менее 1,0 Ω.

Соответствует ли сопротивление допустимому значению?

ДА	-	Перейдите к Этап 10 .
НЕТ	-	Неисправна подушка безопасности водителя; замените подушку безопасности водителя. ■

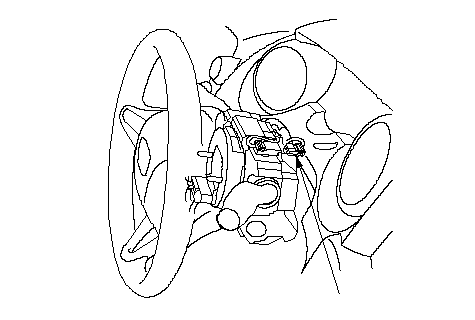

Снимите кожух рулевой колонки , затем отсоедините 4Р разъем (А) жгута проводов панели приборов от поворотного контактора.

Измерьте сопротивление между клеммами № 3 и № 4 разъема A (39P) блока SRS и "массой" кузова. Значение должно быть менее 1,0 Ω.

Соответствует ли сопротивление допустимому значению?

ДА	-	Короткое замыкание на "массу" в жгуте проводов панели приборов: замените жгут проводов панели приборов.■
НЕТ	-	Замыкание на "массу" в поворотном контакторе; замените поворотный контактор. ■
