    • Поиск неисправностей SRS по кодам DTC: 11-3x

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
    DTC 11-3x (‘‘x'' может быть от 0 до 9 или от A до F):
    Замыканиев проводе на другой провод или слишком низкое сопротивление в цепи первого газогенератора подушки безопасности водителя (модель ЛРК)
    Требуются специальные инструменты

    Электрический компенсатор системы SRS
     070AZ-SAA0100
    ПРИМЕЧАНИЕ:
    1. Поверните ключ зажигания в положение ON (II) и подождите 10 секунд.
    Выводится ли код DTC 11-3x?
    ДА -
    Перейдите к Этап 4 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна. Перейдите к поиску пропадающих неисправностей . Если указан другой код DTC, выполните поиск неисправностей по указанному коду.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините отрицательный провод от аккумулятора и подождите не менее 3 минут.
    1. Снова подсоедините отрицательный провод к аккумулятору.
    1. Поверните ключ зажигания в положение ON (II) и подождите 10 секунд.
    Выводится ли код DTC 11-3x?
    ДА -
    Перейдите к Этап 11 .
    НЕТ -
    Неисправна подушка безопасности водителя; замените подушку безопасности водителя. ■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините отрицательный провод от аккумулятора и подождите не менее 3 минут.

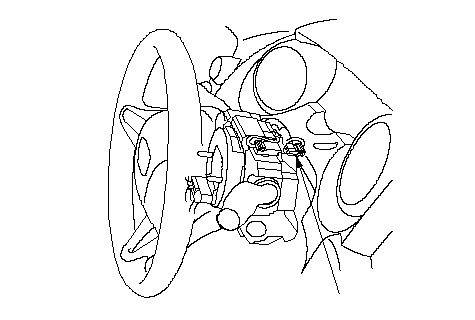

    1. Снимите кожух рулевой колонки , затем отсоедините 4Р разъем (А) жгута проводов панели приборов от поворотного контактора.
    1. Снова подсоедините отрицательный провод к аккумулятору.
    1. Поверните ключ зажигания в положение ON (II) и подождите 10 секунд.
    Выводится ли код DTC 11-3x?
    ДА -
    Перейдите к Этап 18 .
    НЕТ -
    Замыкание в поворотном контакторе; замените поворотный контактор. ■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините отрицательный провод от аккумулятора и подождите не менее 3 минут.

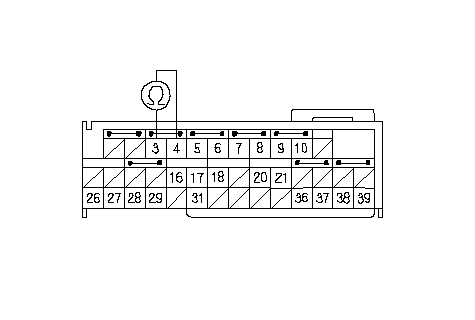

    1. Измерьте сопротивление между клеммами № 3 и № 4 разъема А (39Р) блока SRS. Значение должно быть менее 1,0 Ω.
    Соответствует ли сопротивление допустимому значению?
    ДА -
    Замыкание жгута проводов панели приборов; замените жгут проводов панели приборов.■
    НЕТ -
    Неисправен блок SRS; замените блок SRS. ■
