Поиск неисправностей SRS по кодам DTC: 56-31

Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3

DTC 56-31:

Потеряна связь с блоком ECM/PCM (система PGM-FI)

ПРИМЕЧАНИЕ:

Перед выполнением процедуры поиска неисправностей просмотрите Процедуры и предосторожности в системе SRS и общую информацию по поиску неисправностей.
Проверьте коды DTC связи F-CAN и B-CAN и осуществите поиск неисправностей по этим кодам перед выполнением данной процедуры поиска неисправностей.
Перед заменой блока SRS проверьте версию его программного обеспечения при помощи HDS. Если версия программного обеспечения не является последней, обновите ПО блока SRS и проведите повторную проверку.

Отображается ли код DTC 56-31?

ДА	-	Перейдите к Этап 4 .
НЕТ	-	Пропадающая неисправность, на момент проверки система исправна. Перейдите к разделу "Диагностика пропадающих неисправностей". Если указан другой код DTC, выполните поиск неисправностей по указанному коду.

Поверните ключ зажигания в положение ON (II) и проверьте, загорелся ли индикатор неисправности (MIL).

Зажигается ли индикатор MIL?

ДА	-	Перейдите к поиску неисправностей в цепи MIL.
НЕТ	-	Перейдите к Этап 5 .

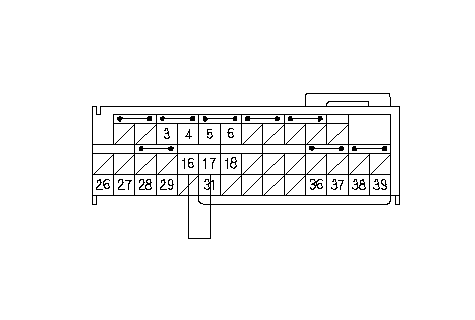

Установите провод-перемычку между клеммами № 16 и № 17 разъема А (39Р) блока SRS.

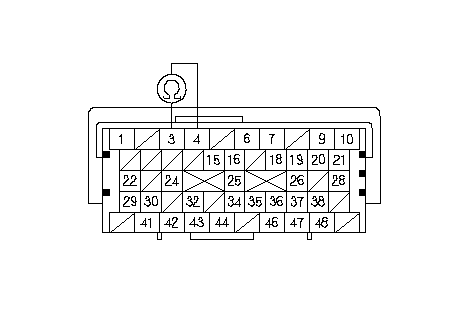

Проверьте неразрывность цепи между клеммами № 3 и № 4 разъема А (49Р) блока ECM/PCM.

Непрерывно ли соединение?

ДА	-	Неисправен блок SRS или плохой контакт (39P) разъема А блока SRS и блока SRS. Проверьте соединение между разъемом и блоком системы подушек безопасности SRS. Если разъем в порядке, то следует заменить блок SRS. ■
НЕТ	-	Разрыв в левом жгуте проводов моторного отсека или жгуте проводов пола; замените неисправный жгут проводов.■
