Поиск неисправностей SRS по кодам DTC: 45-11
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
|
DTC 45-11:
Нет сигнала от левого датчика бокового удара (вторичного)
ПРИМЕЧАНИЕ:
-
-
Перед заменой блока SRS проверьте версию его программного обеспечения при помощи HDS. Если версия программного обеспечения не является последней,
обновите ПО блока SRS
и проведите повторную проверку.
-
-
Поверните ключ зажигания в положение ON (II) и подождите 10 секунд.
-
|
Высвечивается ли код неисправности 45-1x?
|
|
ДА
|
-
|
-
Если выводится только код DTC 45-11, перейдите к
Этап 4
.
-
-
|
|
НЕТ
|
-
|
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
-
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Устраните неисправность разъёмов и проверьте проверку заново.
|
-
-
-

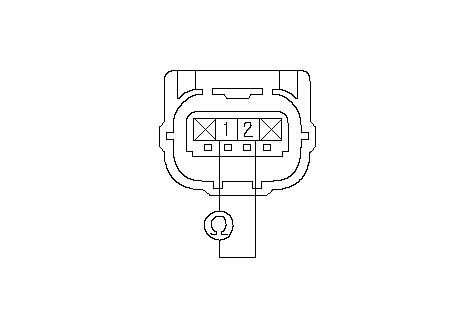

Измерьте сопротивление между клеммами № 1 и № 2 2Р разъема жгута проводов пола. Сопротивление должно быть не менее 1 МΩ.
|
Соответствует ли сопротивление допустимому значению?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Замыкание в жгуте проводов пола, замените жгут проводов пола.■
|
|
2Р РАЗЪЕМ ЖГУТА ПРОВОДОВ ПОЛА
Сторона разъема клемм-выходов
}
|
-
Измерьте сопротивление между клеммой № 1 2P разъема жгута проводов пола и "массой" кузова, а также между клеммой № 2 и "массой" кузова. Сопротивление должно быть не менее 1 МΩ.
|
Соответствует ли сопротивление допустимому значению?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Замыкание на "массу" в жгуте проводов пола, замените жгут проводов пола.■
|
-
-
Включите зажигание, повернув ключ в положение ON (II).
|
2Р РАЗЪЕМ ЖГУТА ПРОВОДОВ ПОЛА
Сторона разъема клемм-выходов
}
|
-

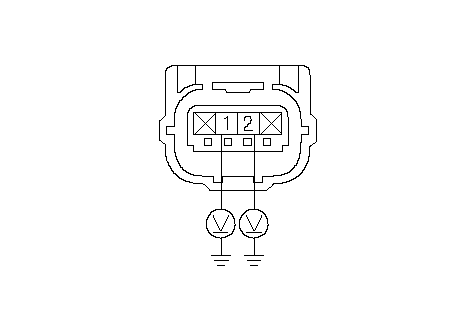

Измерьте напряжение между клеммой № 1 2P разъема жгута проводов пола и "массой" кузова, а также между клеммой № 2 и "массой" кузова. Напряжение должно быть не более 1,0 В.
|
Соответствует ли напряжение допустимому значению?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Замыкание на силовой провод в жгуте проводов пола, замените жгут проводов пола.■
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
|
2Р РАЗЪЕМ ЖГУТА ПРОВОДОВ ПОЛА
Сторона разъема клемм-выходов
}
|
-

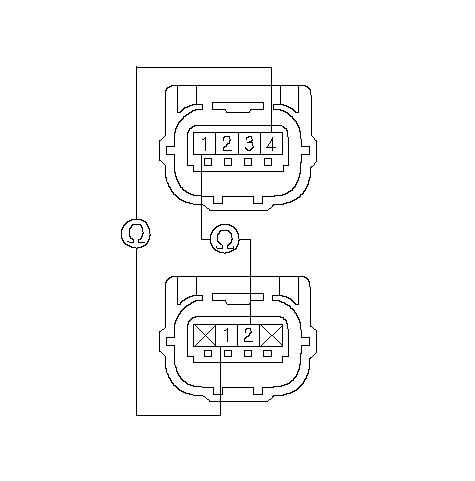

Измерьте сопротивление между клеммой № 4 4Р разъема жгута проводов пола и клеммой № 1 2Р разъема жгута проводов пола, а также между клеммой № 1 4Р разъема жгута проводов пола и клеммой № 2 2Р разъема жгута проводов пола. Значение должно быть 0−1,0 Ω.
|
Соответствует ли сопротивление допустимому значению?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Разрыв в жгуте проводов пола; замените жгут проводов пола.■
|
-
Замените датчик левого бокового удара (второй) заведомо исправным и повторите проверку.
-
-
-
Поверните ключ зажигания в положение ON (II) и подождите 10 секунд.
-
|
Отображается ли код DTC 45-11?
|
|
2Р РАЗЪЕМ ЖГУТА ПРОВОДОВ ПОЛА
Сторона разъема клемм-выходов
4Р РАЗЪЕМ ЖГУТА ПРОВОДОВ ПОЛА
Сторона разъема клемм-выходов
}
|
