    • Поиск неисправностей по кодам DTC SRS: 31-1x, 31-2x

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
    DTC 31-1x (‘‘x'' может быть от 0 до 9 или от A до F):
    Разрыв в цепи газогенератора левой боковой подушки безопасности
    DTC 31-2x (‘‘x'' может быть от 0 до 9 или от A до F):
    Повышенное сопротивление газогенератора левой боковой подушки безопасности
    ПРИМЕЧАНИЕ:
    1. Поверните ключ зажигания в положение ON (II) и подождите 10 секунд.
    Читаются ли коды теперь неисправностей 31-1x или 31-2x?
    ДА -
    Перейдите к Этап 4 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна. Перейдите к разделу "Диагностика пропадающих неисправностей". Если указан другой код DTC, выполните поиск неисправностей по указанному коду.
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините клеммы аккумулятора , затем подождите 3 минуты.

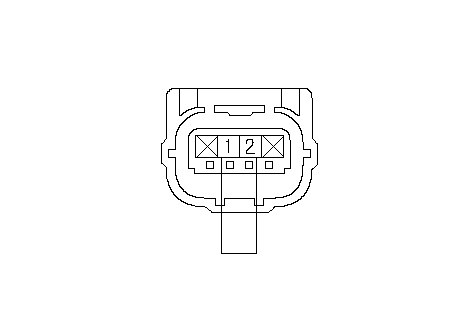

    1. Установите провод-перемычку между клеммами № 1 и № 2 2Р разъема жгута проводов пола.
    1. Поверните ключ зажигания в положение ON (II) и подождите 10 секунд.
    Читаются ли коды теперь неисправностей 31-1x или 31-2x?
    ДА -
    Перейдите к Этап 12 .
    НЕТ -
    Неисправна левая боковая подушка безопасности; замените левую боковую подушку безопасности. ■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините клеммы аккумулятора , затем подождите 3 минуты.
    1. Снимите провод-перемычку с 2P разъема жгута проводов пола.

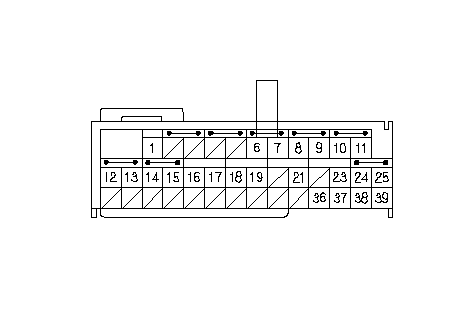

    1. Установите провод-перемычку между клеммами № 6 и № 7 39Р разъема В блока SRS.

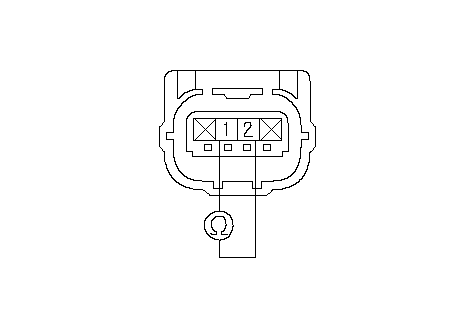

    1. Проверьте неразрывность цепи между клеммами № 1 и № 2 разъема 2P жгута проводов пола.
    Непрерывно ли соединение?
    ДА -
    НЕТ -
    Разрыв или повышенное сопротивление в жгуте проводов пола, замените жгут проводов пола.■
