    • Коды поиска неисправностей (DTC): B1283

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
    DTC B1283:
     Неисправность в цепи положения LOW переднего стеклоочистителя
    1. Сотрите коды неисправности DTC с помощью HDS.
    1. Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
    1. Переключите переключатель очистителя ветрового стекла в каждое положение, затем выключите выключатель очистителя/омывателя (OFF).
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    Код DTC B1283 отображается на экране?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна. Проверьте надежность контакта и крепления клемм.■
    1. Выберите WIPER из меню BODY ELECTRICAL.
    1. Проверьте значение каждого положения переключателя очистителя ветрового стекла в меню DATA LIST.

      Когда переключатель очистителя ветрового стекла выключен (OFF):

      Список данных
      Значение
      Выключатель стеклоочистителей ветрового стекла (LOW)
      OFF
      Выключатель стеклоочистителей ветрового стекла (HIGH)
      OFF
      Выключатель стеклоочистителей ветрового стекла (MIST)
      OFF
      Выключатель стеклоочистителей ветрового стекла (ПРЕРЫВИСТЫЙ РЕЖИМ)
      OFF

    Все значения списка данных указаны OFF?
    ДА -
    Перейдите к Этап 15 .
    НЕТ -
    Перейдите к Этап 7 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините разъем 8P выключателя очистителя/омывателя.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Выберите WIPER из меню BODY ELECTRICAL.
    1. Проверьте значение каждого положения переключателя очистителя ветрового стекла в меню DATA LIST.
      Список данных
      Значение
      Выключатель стеклоочистителей ветрового стекла (LOW)
      OFF
      Выключатель стеклоочистителей ветрового стекла (HIGH)
      OFF
      Выключатель стеклоочистителей ветрового стекла (MIST)
      OFF
      Выключатель стеклоочистителей ветрового стекла (ПРЕРЫВИСТЫЙ РЕЖИМ)
      OFF

    Все значения списка данных указаны OFF?
    ДА -
    Замените переключатель стеклоочистителя/омывателя.■
    НЕТ -
    Перейдите к Этап 12 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините разъем М (34P) блока предохранителей/ реле под панелью приборов.

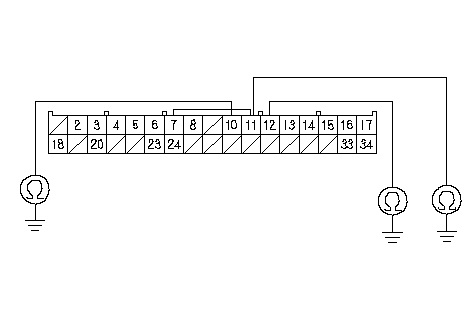

    1. Проверьте неразрывность цепи между клеммами № 10, № 11 и № 12 разъема М (34Р) блока предохранителей/реле под панелью приборов и "массой" кузова по отдельности.
    Непрерывно ли соединение?
    ДА -
    Устраните короткое замыкание в проводе.■
    НЕТ -
    1. Проверьте значение каждого положения переключателя очистителя ветрового стекла в меню DATA LIST.

      Когда переключатель очистителя ветрового стекла включен (ON) (LOW):

      Список данных
      Значение
      Выключатель стеклоочистителей ветрового стекла (LOW)
      ON


      Когда переключатель очистителя ветрового стекла включен (ON) (HIGH):

      Список данных
      Значение
      Выключатель стеклоочистителей ветрового стекла (HIGH)
      ON


      Когда переключатель очистителя ветрового стекла в положении MIST:

      Список данных
      Значение
      Выключатель стеклоочистителей ветрового стекла (MIST)
      ON


      Когда переключатель очистителя ветрового стекла в положении INT:

      Список данных
      Значение
      Выключатель стеклоочистителей ветрового стекла (ПРЕРЫВИСТЫЙ РЕЖИМ)
      ON

    Все значения списка данных корректны?
    ДА -
    НЕТ -
    Перейдите к Этап 16 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    Исправен ли выключатель стеклоочистителя/омывателя?
    ДА -
    Перейдите к Этап 18 .
    НЕТ -
    Замените переключатель стеклоочистителя/омывателя.■
    1. Отсоедините разъем М (34P) и разъем Q (16Р) блока предохранителей/ реле под панелью приборов.

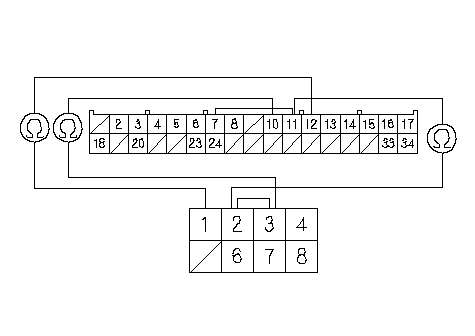

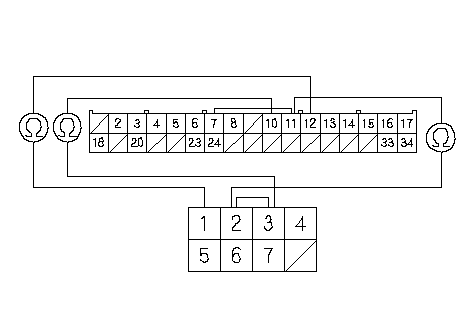

    1. Проверьте неразрывность цепи между клеммами разъема М (34Р) блока реле/предохранителей под панелью приборов и клеммами 8P разъема переключателя очистителя/ омывателя ветрового стекла, как показано на рисунке:
      Разъем М (34P) блока предохранителей/ реле под панелью приборов.
      8Р разъем переключателя очистителя/ омывателя ветрового стекла
      10
      3 [4]
      11
      2
      12
      1 [3]

      [ ]:
      Модель ЛРК

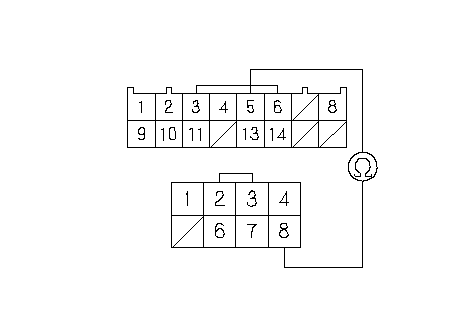

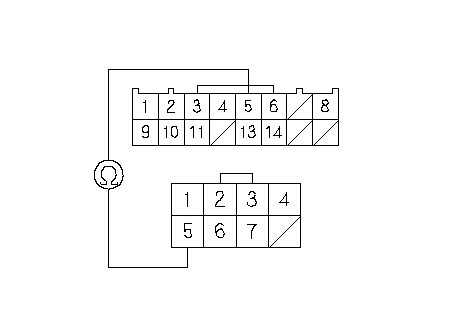

      Разъем Q (16Р) блока реле/предохранителей под панелью приборов
      8Р разъем переключателя очистителя/ омывателя ветрового стекла
      5
      8 [5]

      [ ]:
      Модель ЛРК

    Непрерывно ли соединение?
    ДА -
    НЕТ -
    Устраните разрыв в проводе.■
    Модель ПРК
    Модель ЛРК
