    • Проверка/Замена выключателя стеклоочистителя/смывателя

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8

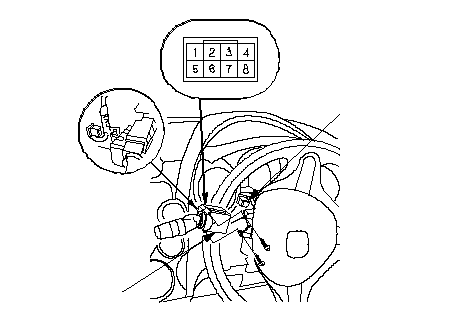

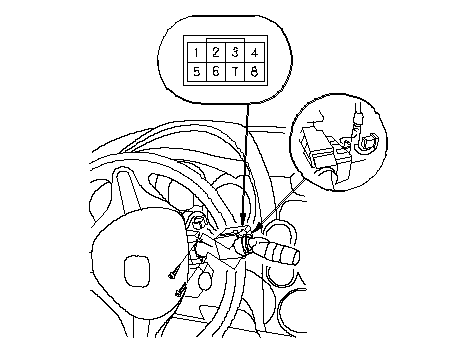

    1. Отсоедините 8Р разъем (А) от жгута проводов панели управления от выключателя (В) стеклоочистителя/омывателя.
    1. Выверните два винта, и снимите выключатель стеклоочистителя/омывателя, сдвинув его.
    1. Проверьте клеммы разъема, чтобы убедиться в надежноcти их контакта.
      • Если клеммы погнуты, ненадежно закреплены или покрыты коррозией, исправьте их и снова проверьте качество соединений.
      • Если клеммы исправны, перейдите к Этап 5 .
    Модель ПРК
    Модель ЛРК
    1. Проверьте непрерывность соединения между клеммами в каждом положении выключателя в соответствии с таблицей.
    1. Если соединение не соответствует указанному, замените блок выключателей.
    1. Установите выключатель, выполняя операции в порядке, обратном снятию.
    Ветровое стекло
    Заднее стекло
