    • Коды поиска неисправностей (DTC): B1280

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
    DTC B1280:
     Неисправна цепь выключателя указателя поворотов
    1. Сотрите коды неисправности DTC с помощью HDS.
    1. Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
    1. Приведите в действие переключатель указателей поворота в левое и правое положения.
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    Код DTC B1280 отображается на экране?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна. Проверьте надежность контакта и крепления клемм.■
    1. Выберите LIGHTING в меню BODY ELECTRICAL и зайдите в меню DATA LIST.
    1. Проверьте значение каждого положения комбинированного переключателя освещения в меню DATA LIST.

      Когда переключатель указателей поворота в левом положении:

      Список данных
      Значение
      Выключатель указателя поворота (ПОВОРОТ НАЛЕВО)
      ON
      Выключатель указателя поворота (ПОВОРОТ НАПРАВО)
      OFF


      Когда переключатель указателей поворота в правом положении:

      Список данных
      Значение
      Выключатель указателя поворота (ПОВОРОТ НАЛЕВО)
      OFF
      Выключатель указателя поворота (ПОВОРОТ НАПРАВО)
      ON

    Все значения списка данных корректны?
    ДА -
    НЕТ -
    Перейдите к Этап 7 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините 12Р разъем комбинированного переключателя освещения.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Выберите меню системы BODY ELECTRICAL, затем выберите меню LIGHTING SYSTEM.
    1. Проверьте значение каждого положения комбинированного переключателя освещения в меню DATA LIST.

      Когда переключатель указателей поворота в нейтральном положении:

      Список данных
      Значение
      Выключатель указателя поворота (ПОВОРОТ НАЛЕВО)
      OFF
      Выключатель указателя поворота (ПОВОРОТ НАПРАВО)
      OFF

    Оба значения списка данных равны OFF?
    ДА -
    Перейдите к Этап 15 .
    НЕТ -
    Перейдите к Этап 12 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините разъем М (34P) блока предохранителей/ реле под панелью приборов.

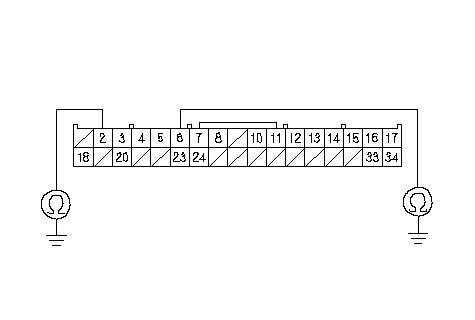

    1. Проверьте неразрывность цепи между клеммой № 2 и № 6 разъема M (34P) блока предохранителей и реле под панелью приборов и "массой" кузова по отдельности.
    Непрерывно ли соединение?
    ДА -
    Устраните короткое замыкание в проводе.■
    НЕТ -
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    Комбинированный переключатель освещения в порядке?
    ДА -
    Перейдите к Этап 17 .
    НЕТ -
    Замените комбинированный выключатель приборов освещения.■
    1. Отсоедините разъем М (34P) блока предохранителей/ реле под панелью приборов.

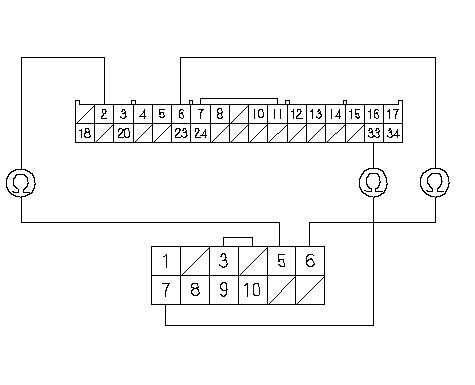

    1. Проверьте неразрывность цепи между клеммами № 2, № 6 и № 33 разъема М (34Р) блока реле/ предохранителей и клеммами № 5 [№ 2], № 6 [№ 1] и № 7 [№ 12] 12P разъема комбинированного переключателя освещения.

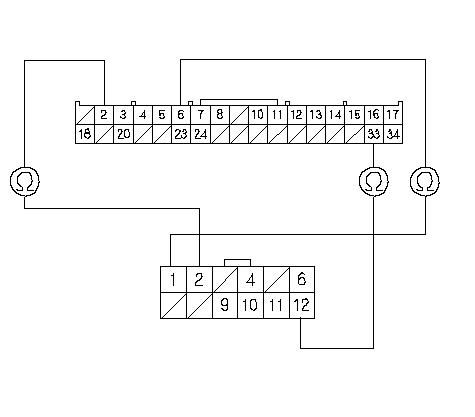

      [ ]: Модель ЛРК
    Непрерывно ли соединение?
    ДА -
    НЕТ -
    Устраните разрыв в проводе.■
    Модель ПРК
    Модель ЛРК
