Поиск неисправностей по кодам (DTC): B1276
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
|
DTC B1276:
Неисправность в цепи положения SMALL фар
-
Сотрите коды неисправности DTC с помощью HDS.
-
Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
-
Включите каждое положение комбинированного переключателя освещения, затем выключите его.
-
Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
|
Код DTC B1276 отображается на экране?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Пропадающая неисправность, на момент проверки система исправна. Проверьте надежность контакта и крепления клемм.■
|
-
Выберите LIGHTING из меню BODY ELECTRICAL.
-
Проверьте значение каждого положения комбинированного переключателя освещения в меню DATA LIST.
Когда комбинированный переключатель освещения в положении OFF:
|
Список данных
|
Значение
|
|
Выключатель света фар (OFF)
|
ON
|
|
Переключатель света фар (СТОЯНКА)
|
OFF
|
|
Переключатель света фар (ФАРЫ)
|
OFF
|
Когда комбинированный переключатель освещения в положении SMALL:
|
Список данных
|
Значение
|
|
Выключатель света фар (OFF)
|
OFF
|
|
Переключатель света фар (СТОЯНКА)
|
ON
|
|
Переключатель света фар (ФАРЫ)
|
OFF
|
Когда комбинированный переключатель освещения в положении ON (фары):
|
Список данных
|
Значение
|
|
Выключатель света фар (OFF)
|
OFF
|
|
Переключатель света фар (СТОЯНКА)
|
ON
|
|
Переключатель света фар (ФАРЫ)
|
ON
|
|
Все значения списка данных корректны?
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
Отсоедините 12Р разъем комбинированного переключателя освещения.
-
Включите зажигание, повернув ключ в положение ON (II).
-
Выберите LIGHTING из меню BODY ELECTRICAL.
-
Проверьте значение каждого положения комбинированного переключателя освещения в меню DATA LIST.
Когда комбинированный переключатель освещения в положении OFF:
|
Список данных
|
Значение
|
|
Выключатель света фар (OFF)
|
OFF
|
|
Переключатель света фар (СТОЯНКА)
|
OFF
|
|
Переключатель света фар (ФАРЫ)
|
OFF
|
|
Все значения списка данных указаны OFF?
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
Отсоедините разъем М (34P) блока предохранителей/ реле под панелью приборов.
-

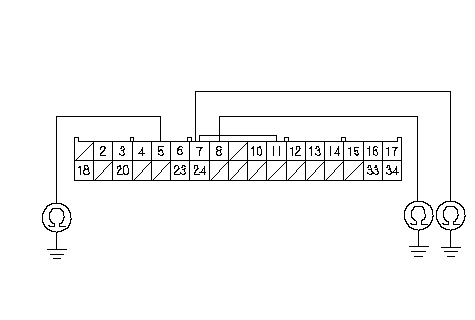

Проверьте неразрывность цепи между клеммами № 5, № 7 и № 8 разъема М (34Р) блока предохранителей/реле под панелью приборов и "массой" кузова по отдельности.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
Устраните короткое замыкание в проводе.■
|
|
НЕТ
|
-
|
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
|
Комбинированный переключатель освещения в порядке?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Замените комбинированный выключатель приборов освещения.■
|
-
Отсоедините разъем М (34P) блока предохранителей/ реле под панелью приборов.
|
РАЗЪЕМ М (34Р) БЛОКА
РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ ПОД ПАНЕЛЬЮ ПРИБОРОВ
Сторона проводов клемм-выходов
H/L ON SW (RED)
H/L OFF SW (BLU)
SMALL LT SW (GRY)
}
|
-

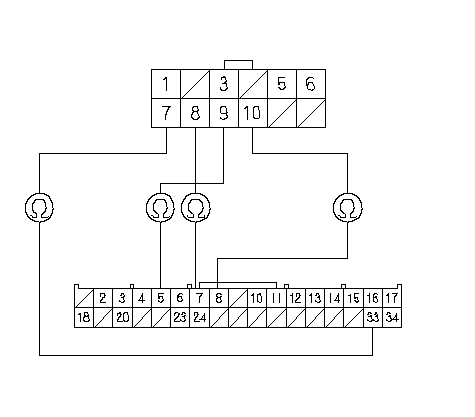

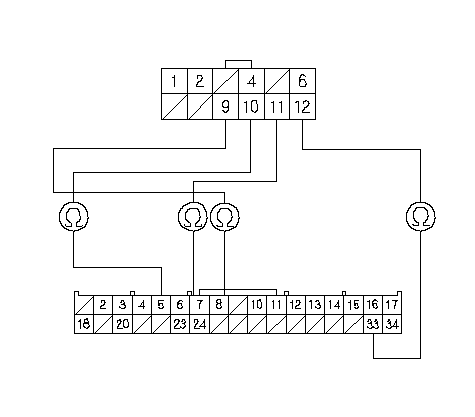

Проверьте неразрывность цепи между клеммами разъема М (34Р) блока реле/предохранителей под панелью приборов и клеммами 12Р разъема комбинированного переключателя освещения, как показано на рисунке:
|
Разъем М (34P) блока предохранителей/ реле под панелью приборов.
|
Разъем 12P комбинированного переключателя освещения
|
|
5
|
9 [10]
|
|
7
|
8 [11]
|
|
8
|
10[9]
|
|
33
|
7[12]
|
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Устраните разрыв в проводе.■
|
|
Модель ПРК
РАЗЪЕМ (16-КЛЕММНЫЙ)
ЦЕНТРАЛЬНОГО ВЫКЛЮЧАТЕЛЯ ПРИБОРОВ ОСВЕЩЕНИЯ
Сторона проводов клемм-выходов
Сторона проводов клемм-выходов
РАЗЪЕМ М (34Р) БЛОКА
РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ ПОД ПАНЕЛЬЮ ПРИБОРОВ
GND (BLK)
SMALL LT SW
(GRY)
H/L ON SW
(RED)
H/L ON SW
(RED)
H/L OFF SW (BLU)
H/L OFF SW (BLU)
GND (BLK)
SMALL LT SW
(GRY)
}
Модель ЛРК
РАЗЪЕМ (16-КЛЕММНЫЙ)
ЦЕНТРАЛЬНОГО ВЫКЛЮЧАТЕЛЯ ПРИБОРОВ ОСВЕЩЕНИЯ
Сторона проводов клемм-выходов
Сторона проводов клемм-выходов
РАЗЪЕМ М (34Р) БЛОКА
РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ ПОД ПАНЕЛЬЮ ПРИБОРОВ
GND (BLK)
SMALL LT
SW (GRY)
H/L ON SW (RED)
H/L ON SW (RED)
H/L OFF SW (BLU)
H/L OFF SW (BLU)
GND (BLK)
SMALL LT SW
(GRY)
}
|
