    • Поиск неисправностей EPS по кодам DTC: 61-03

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
    DTC 61-03:
     Разрыв жгута проводов электродвигателя EPS (регулярная диагностика)
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сотрите код неисправности DTC с помощью HDS.
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Запустите двигатель.
    1. Поверните рулевое колесо из одного крайнего положения в другое несколько раз и подождите не менее 10 секунд.
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    Код DTC 61-03 горит?
    ДА -
    Перейдите к Этап 7 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна. Проверьте контакт и надежность крепления клемм электродвигателя EPS и блока управления EPS.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините разъем В (2Р) блока управления EPS и 2Р разъем электродвигателя EPS.

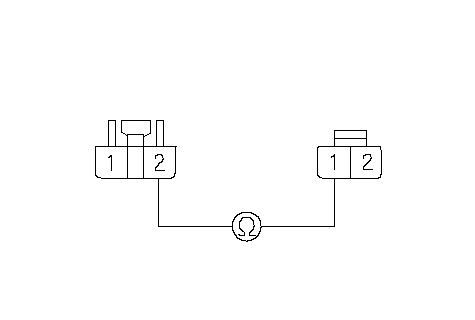

    1. Проверьте неразрывность цепи между клеммой № 2 разъема B (2P) блока управления EPS и клеммой № 1 2Pразъема электродвигателя EPS.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 10 .
    НЕТ -
    Устраните разрыв в цепи между блоком управления EPS и электродвигателем EPS.■

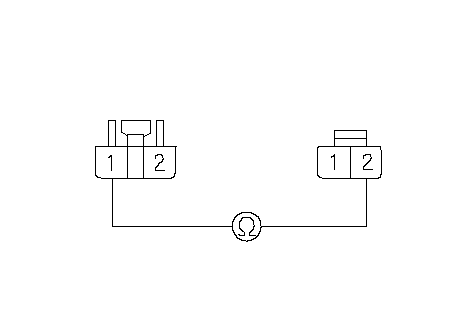

    1. Проверьте неразрывность цепи между клеммой № 1 разъема B (2P) блока управления EPS и клеммой № 2 2Pразъема электродвигателя EPS.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 11 .
    НЕТ -
    Устраните разрыв в цепи между блоком управления EPS и электродвигателем EPS.■

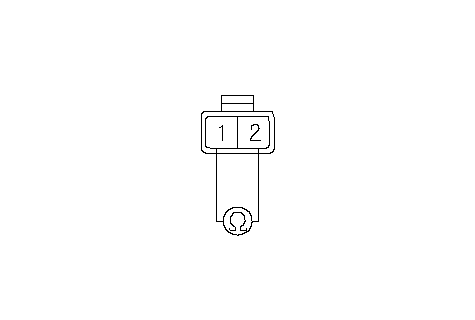

    1. Со стороны электродвигателя EPS проверьте неразрывность цепи между клеммами № 1 и № 2 2P разъема электродвигателя EPS.
    Непрерывно ли соединение?
    ДА -
    Проверьте надежность соединения клемм в разъеме блока управления EPS и исправьте при необходимости. Если плохих соединений не выявлено, замените блок управления EPS. ■
    НЕТ -
