    • Поиск неисправностей АБС по кодам DTC: 51-12

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
    DTC 51-12:
     Неисправность в цепи привода электродвигателя
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сотрите сообщение с кодом неисправности DTC с помощью HDS.
    1. Поверните ключ зажигания в положение LOCK (0), а затем снова в положение ON (II).
    1. Проверьте при помощи HDS, занесены ли в память какие-либо коды неисправностей.
    Отображается ли код DTC 51-12?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна. Проверьте соединения клемм 25Р разъема блока управления-модулятора ABS. См. раздел поиска пропадающих неисправностей. ■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Проверьте предохранитель № 58 (30 А) в блоке реле и предохранителей под панелью приборов.
    Предохранитель перегорел?
    ДА -
    Перейдите к Этап 7 .
    НЕТ -
    Установите на место проверенный предохранитель и перейдите к Этап 14 .

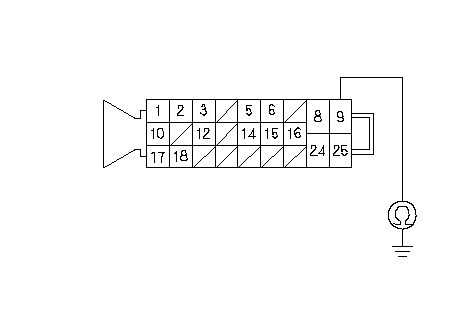

    1. Проверьте неразрывность цепи между клеммой № 9 25Р разъема блока управления-модулятора АБС и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Устраните замыкание на "массу" между предохранителем № 58 (30 А) в блоке реле и предохранителей под панелью приборов и блоком управления-модулятора ABS.
    НЕТ -
    Установите новый предохранитель № 58 (30 А) в блоке реле и предохранителей под панелью приборов, затем перейдите к Этап 9 .
    1. Подсоедините 25Р разъем электронного блока модулятора ABS.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Удалите сообщение с кодом неисправности DTC с помощью HDS.
    1. Поверните ключ зажигания в положение LOCK (0), а затем снова в положение ON (II).
    1. Проверьте при помощи HDS, занесены ли в память какие-либо коды неисправностей.
    Отображается ли код DTC 51-12?
    ДА -
    НЕТ -
    Система на данный момент исправна.■

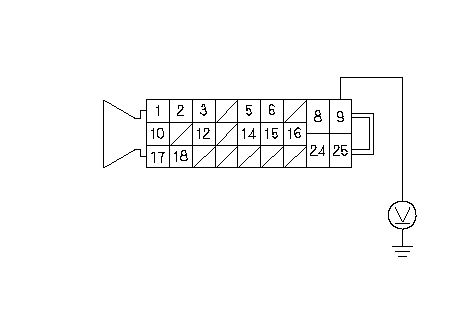

    1. Проверьте напряжение между клеммой № 9 25Р разъема блока управления-модулятора ABS и "массой".
    Есть ли напряжение аккумулятора?
    ДА -
    Проверьте крепление клемм 25Р разъема блока управления-модулятора ABS. При необходимости замените блок управления-модулятора ABS на заведомо исправный и повторите проверку.■
    НЕТ -
    Устраните разрыв в проводе между предохранителем № 58 (30 А) в блоке предохранителей и реле под панелью приборов и блоком управления-модулятора АБС.■
