DTC 12-12:
Замыкание датчика скорости правого переднего колеса на цепь другого датчика
DTC 14-12:
Замыкание датчика скорости левого переднего колеса на цепь другого датчика
DTC 16-12:
Замыкание датчика скорости правого заднего колеса на цепь другого датчика
DTC 18-12:
Замыкание датчика скорости левого заднего колеса на цепь другого датчика
-
Включите зажигание, повернув ключ в положение ON (II).
-
Сотрите сообщение с кодом неисправности DTC с помощью HDS.
-
Проверьте работу автомобиля на ходу. Проведите пробную поездку на автомобиле со скоростью не менее 20 км/ч и проедьте расстояние 100 м или более.
ПРИМЕЧАНИЕ: Ведите автомобиль по прямому участку дороги, а не в гору.
-
Проверьте при помощи HDS, занесены ли в память какие-либо коды неисправностей.
|
Отображается код неисправности 12-12, 14-12, 16-12 и/или 18-12?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Пропадающая неисправность, на момент проверки система исправна. Проверьте надежность крепления клемм между 2P разъемом датчика скорости колеса и 25Р разъемом блока управления-модулятора ABS.
См. раздел поиска пропадающих неисправностей.
■
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
-

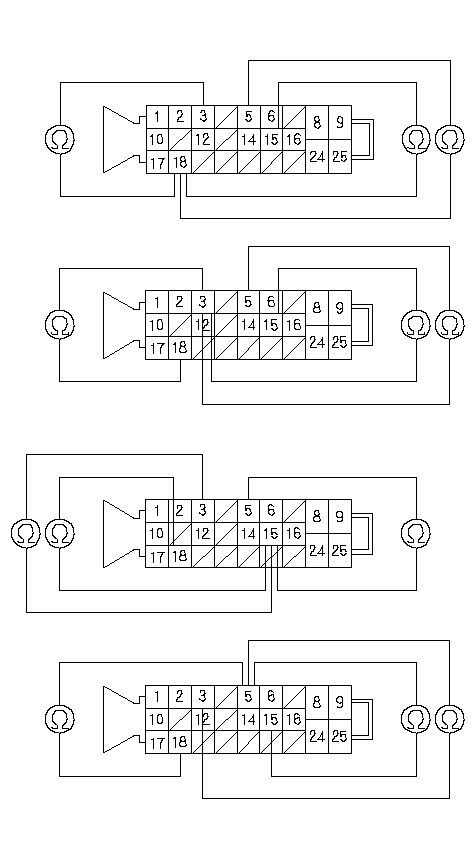

Проверьте неразрывность цепи между соответствующими GND клеммами датчика скорости колеса 25Р разъема блока управления-модулятора ABS (см. таблицу).
|
DTC
|
Клемма 25Рразъема блока управления-модулятора ABS
|
|
Клемма разъемасоответствующего датчика
|
Другие клеммы
|
|
12-12
|
№ 18
|
№ 3
|
№ 15
|
№ 5
|
|
14-12
|
№ 3
|
№ 18
|
№ 15
|
№ 5
|
|
16-12
|
№ 15
|
№ 18
|
№ 3
|
№ 5
|
|
18-12
|
№ 5
|
№ 18
|
№ 3
|
№ 15
|
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
Устраните замыкание в проводах между соответствующим датчиком частоты вращения колеса и блоком управления-модулятора ABS.■
|
|
НЕТ
|
-
|
|
|
