Проверка/Замена выключателя электрозеркал
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
-
-

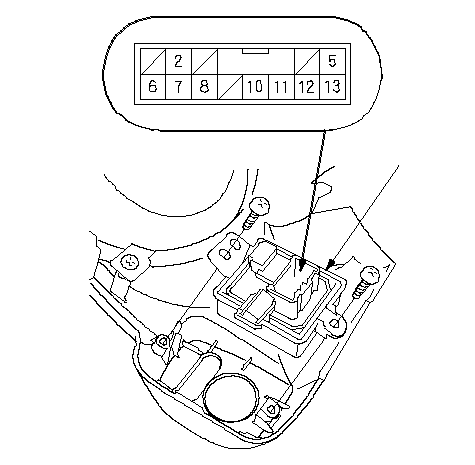

Отсоедините разъем 13-клеммного (13Р) разъема от переключателя (А) электрозеркала.
|
A
}
}
|
-
Проверьте непрерывность соединения между клеммами в каждом положении выключателя в соответствии с таблицей.
-

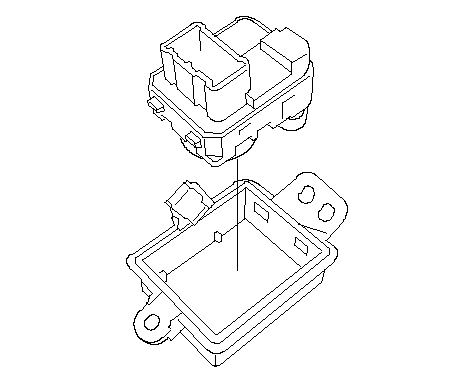

Если соединение не соответствует спецификации, выкрутите винты и снимите крышки, затем замените выключатель.
-
Устанавливайте, выполняя операции в порядке, обратном снятию.
|
Переключатель электрозеркала
Клемма
Положение
ВВЕРХ
2
6
13
5
ВНИЗ
ЛЕВЫЙ
ПРАВЫЙ
ВВЕРХ
ВНИЗ
ЛЕВЫЙ
ПРАВЫЙ
R
L
12
11
10
}
Выключатель сложения электрозеркал:
Клемма
Положение
2
8
СЛОЖИТЬ
РАЗЛОЖИТЬ
7
6
}
|
