    • Замена привода электрозеркал

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
    Снятие
    1. Снимите держатель электрозеркала и электрозеркало.

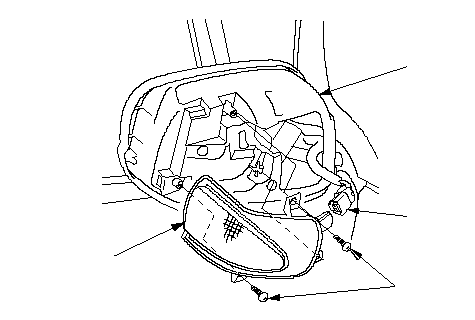

    1. Выкрутите два винта (А) и снимите боковой указатель поворота (В) с корпуса (С).
    1. Отсоедините 2Р разъем (D) от бокового указателя поворота.
    1. Запишите расположения клемм разъема и цвета жгута проводов электрозеркала.

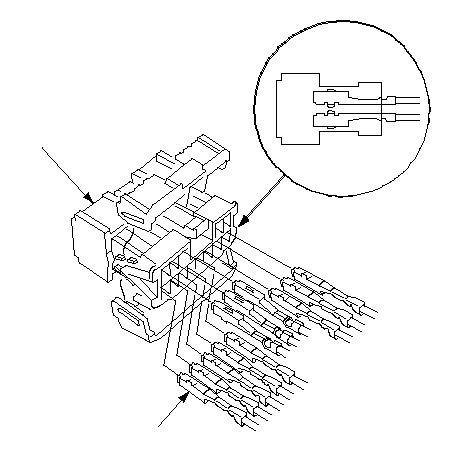

    1. Разберите разъем (А) электрозеркала и отсоедините клеммы (В) от разъема.
    1. Снимите прокладку (А) и крышку (В).
    1. Выкрутите три винта и отделите корпус (С) зеркала от скобы (D).

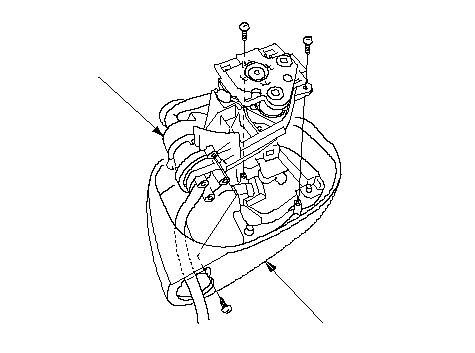

    1. Выкрутите три винта и снимите исполнительный элемент электрозеркала (А) с корпуса (В).

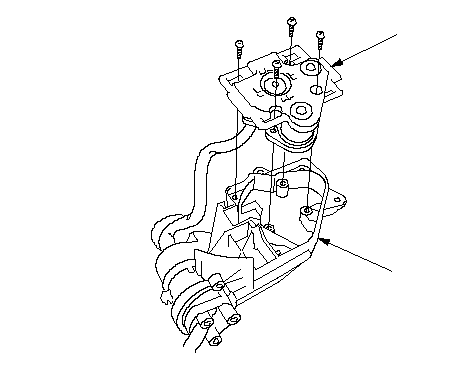

    1. Выкрутите четыре винта и разделите исполнительный элемент электрозеркала (А) и исполнительный элемент сложения (В).
    Установка
    1. Проложите жгут проводов нового исполнительного элемента через отверстие в скобе и прокладке, затем установите детали в порядке, обратном снятию.
    1. Установите новые клеммы исполнительного механизма, в исходное положение.

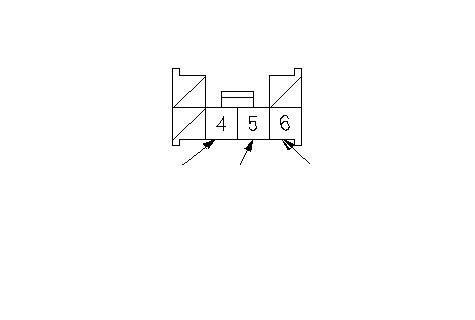

    6Р РАЗЪЕМ

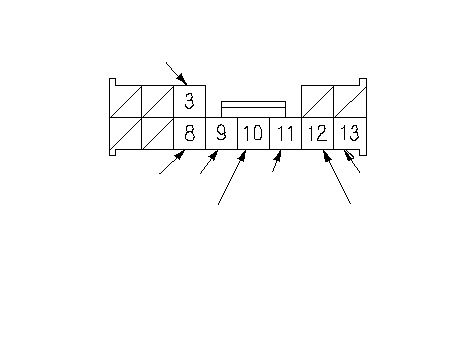

    13Р РАЗЪЕМ

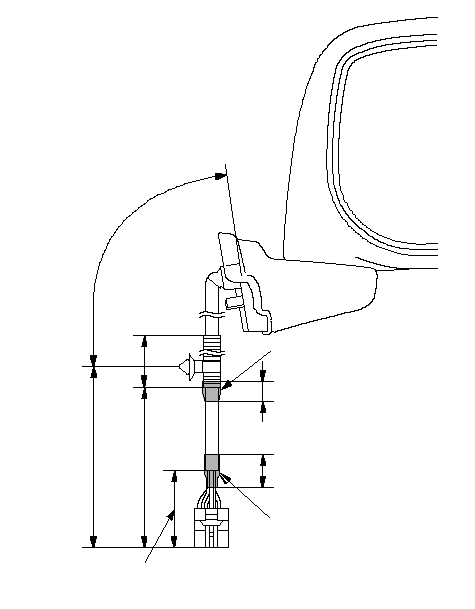

    1. Нанесите ленты (A), (B), чтобы уплотнить жгут.
    1. Установите зеркало в сборе в дверь.
    1. Включите привод зеркала, чтобы убедиться в его нормальной работе.
