Замена крепления зеркала
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8
|
ПРИМЕЧАНИЕ:
-
Наденьте защитные перчатки.
-
Будьте осторожны, чтобы не поцарапать зеркало заднего вида с электроприводом и прилегающие детали.
-
На рисунке показана модель с ПРК, модель с ЛРК симметрична.
-

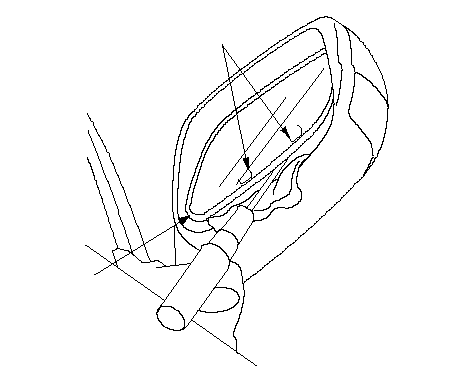

Аккуратно рукой нажмите на верхний край держателя зеркала (А).
-
Поместите салфетку между нижним краем держателя зеркала и корпусом зеркала, чтобы не поцарапать корпус зеркала, и отсоедините нижние крючки (В) при помощи отвертки с плоским жалом, обернутой защитной лентой.
|
A
B
}
|
-

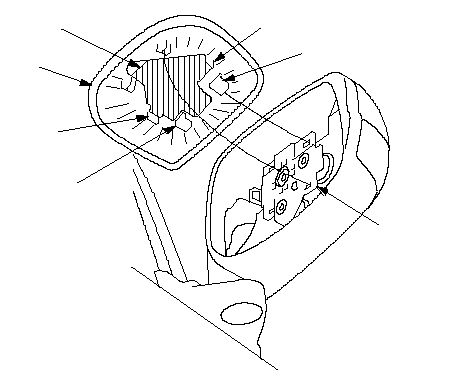

Аккуратно вытащите нижний край держателя зеркала (А), чтобы отделить клейкий слой (В), и затем освободите боковые держатели (С).
-
Отсоедините крепление зеркала от исполнительного механизма (D), отцепляя крючки (Е).
|
A
B
D
C
E
E
C
}
|
-
При необходимости снимите колпак (А).
|
-1.
|
Отсоедините фиксаторы (В) внутри корпуса зеркала (С).
|
|
-2.
|
Отсоедините крючок (D), затем снимите колпак.
|
|
A
C
B
D
B
B
D
}
|
-

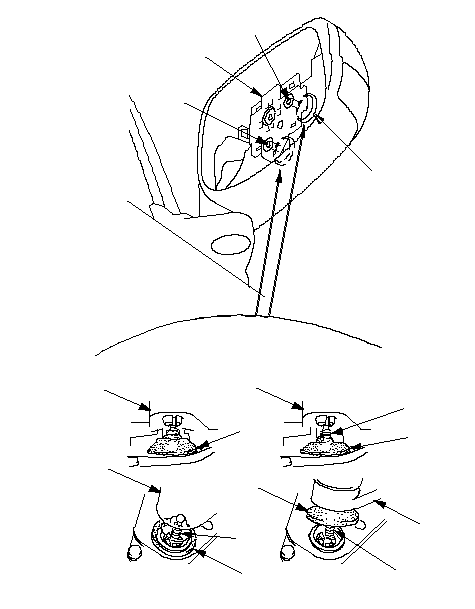

Перед повторной установкой крепления зеркала на внутренний держатель (А) исполнительного механизма проверьте стержни исполнительного механизма (В) и манжеты (С):
-
Если стержень находится не в отверстиях механизма, аккуратно вставьте его.
-
Каждый стержень должен быть накрыт манжетой. В противном случае переместите манжету в нужное положение.
-
Прикрепите крючки держателя зеркала к механизму, затем разместите зеркало на механизме. Аккуратно нажмите на фиксирующие части держателя зеркала, пока держатель не встанет на место с характерным щелчком.
-
Проверьте работу исполнительного механизма.
|
A
B
C
B
A
C
НЕ РАБОТАЕТ
OK
A
A
B
C
A
B
C
B
C
}
|
