Регулировка капота
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
|
ПРИМЕЧАНИЕ:
-
Наденьте защитные перчатки.
-
Будьте внимательны, чтобы не поцарапать капот, кузов и прилегающие детали.
-
-
Слегка ослабьте каждый болт (A).
-
Отрегулируйте расположение капота (В) в такой последовательности:
-
Отрегулируйте капот вправо и влево, а также вперед и назад, используя удлиненные отверстия в петлях капота (С).
-
Поверните крайние подушки капота (D), как необходимо для плотного прилегания капота к раме спереди и по бокам.
-
Отрегулируйте замок капота (Е), чтобы добиться нужной высоты переднего края, и подвиньте замок капота вправо или влево, чтобы язычок (F) находился в центре замка капота.
-
Затяните болты до указанного момента.
-
Проверьте, чтобы капот открывался свободно и надежно закрывался.
-
Нанесите автомобильную краску на крепежные болты петель и вокруг петель и дайте ей высохнуть.
|
|
|
ПРИМЕЧАНИЕ:
-
Наденьте защитные перчатки.
-
Будьте внимательны, чтобы не поцарапать капот, кузов и прилегающие детали.
-
-
Слегка ослабьте каждый болт (A).
|
Передний
B
C
D
E
F
A
6 x 1.0 mm
18 N·m
(1.8 kgf·m)
A
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m)
}
|
-
Отрегулируйте расположение капота (В) в такой последовательности:
-
Отрегулируйте капот вправо и влево, а также вперед и назад, используя удлиненные отверстия в петлях капота (С).
-
Поверните крайние подушки капота (D), как необходимо для плотного прилегания капота к раме спереди и по бокам.
-
Отрегулируйте замок капота (Е), чтобы добиться нужной высоты переднего края, и подвиньте замок капота вправо или влево, чтобы язычок (F) находился в центре замка капота.
-
Затяните болты до указанного момента.
-
Проверьте, чтобы капот открывался свободно и надежно закрывался.
-
Нанесите автомобильную краску на крепежные болты петель и вокруг петель и дайте ей высохнуть.
|
-

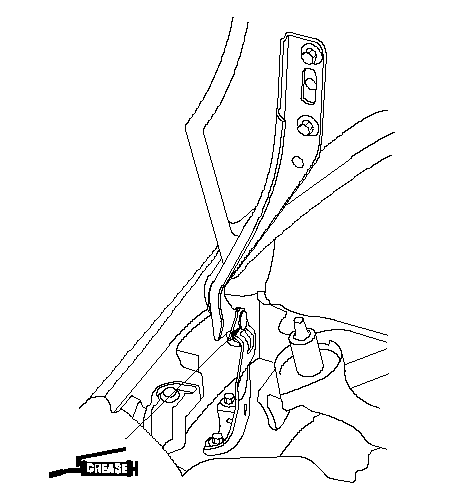

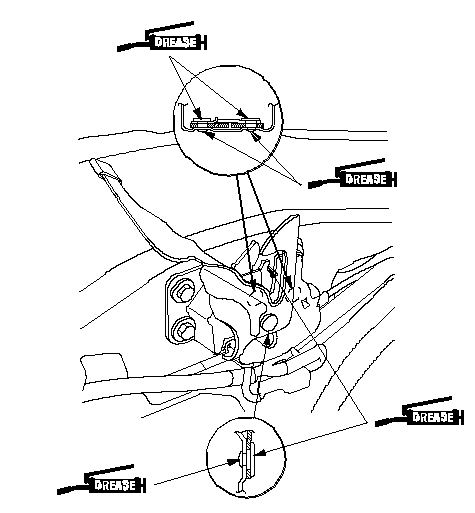

Нанесите универсальную смазку на указанные стрелочками места замка и петель капота.
-
Установите обратно все снятые детали.
|
}
}
|
