Замена замка передней двери - С суперблокировкой
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
|
ПРИМЕЧАНИЕ:
Замена замка (с суперблокировкой)
-
Полностью поднимите дверное стекло.
-
-
-
-

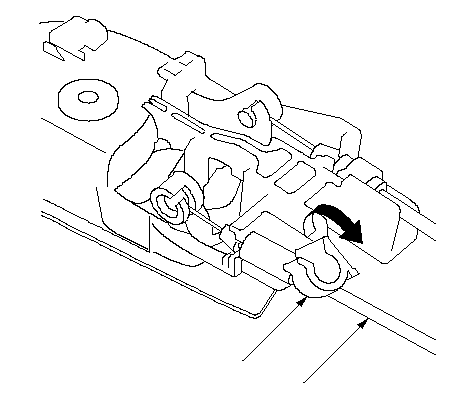

Отцепите фиксатор троса защелки (А) от троса защелки (В).
|
A
B
}
|
-

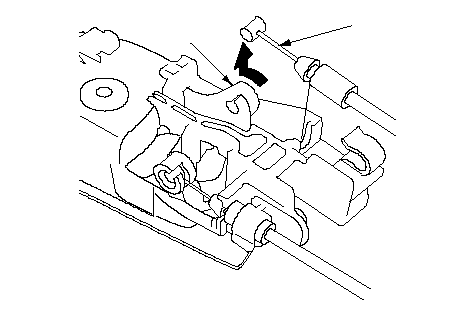

Отсоедините трос защелки (А) от кнопки блокировки (В).
|
A
B
}
|
-

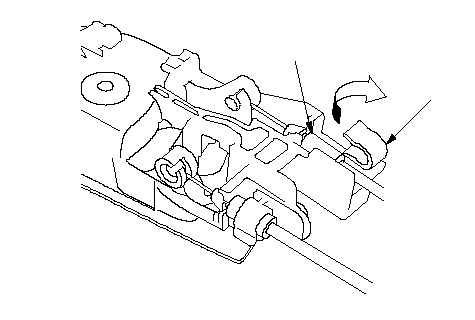

Отцепите фиксатор троса внутренней рукоятки (А) от троса внутренней рукоятки (В).
|
A
B
}
|
-

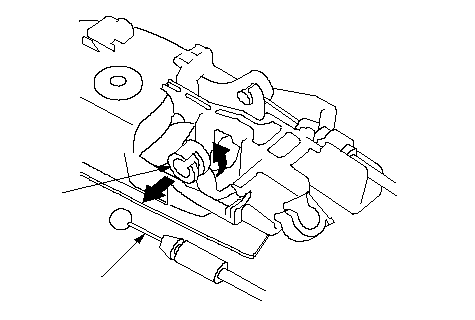

Отсоедините трос внутренней рукоятки (А) от кнопки блокировки (В).
|
A
B
}
|
-

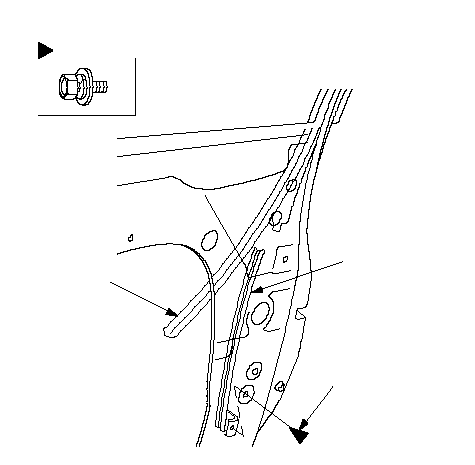

Выньте желоб стекла (А) при необходимости, и выкрутите болт, затем снимите центральный нижний желоб (В) оттянув его по направлению вниз.
|
A
B
6 x 1.0 mm
8 N·m
(0.8 kgf·m)
Расположение фиксаторов
: Болт, 1
}
|
-

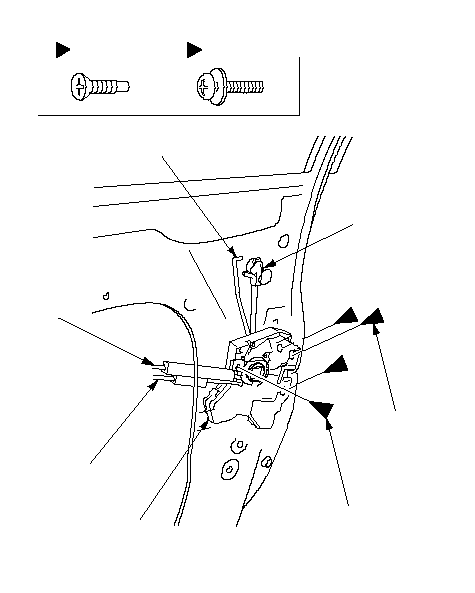

Выкрутите винты (A, B), защищающие замок (C), затем вытащите замок через отверстие в двери. Будьте осторожны, чтобы не погнуть наконечник внешней рукоятки (D), трос цилиндра (E) (двери водителя), трос замка (F) и трос внутренней рукоятки (G).
|
Расположения фиксаторов
: Винт, 3
A
: Винт, 1
B
B
A
A
A
D
E
C
F
G
6 x 1.0 mm
6 N·m
(0.6 kgf·m)
6 x 1.0 mm
6 N·m
(0.6 kgf·m)
}
|
-

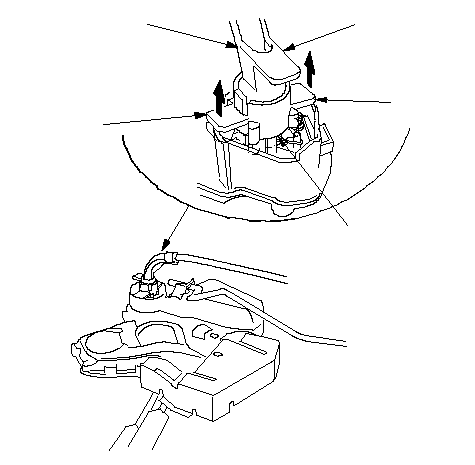

Дверь водителя: Выдавливая часть среднего фланца (А) из внешней обивки (В) от замка, потяните оба внешних фланца (С) фиксатора (D) вверх.
|
B
C
A
C
D
}
|
-

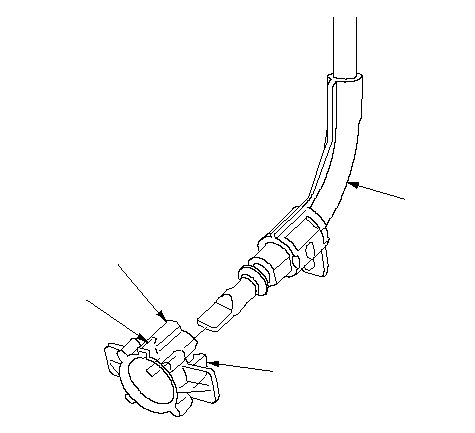

Дверь водителя: Вытащите часть среднего фланца (А) из внешней обивки (В), затем отсоедините трос цилиндра (С) от замка.
ПРИМЕЧАНИЕ: Если трос вытащен из замка, задвижка (D) опускается в разъем (Е).
|
B
C
D
A
E
}
|
-
Дверь водителя: Если натяжитель (А) трос цилиндра замка (В) поврежден, отцепите крюки (С), затем замените его.
|
A
B
C
C
}
|
-
Установите замок в порядке, обратном снятию, соблюдая следующее:
-
Убедитесь, что разъем приводного механизма правильно присоединен и каждый наконечник надежно прикреплен.
-
Убедитесь, что дверь запирается и открывается правильно.
-
Переустанавливая дверную панель, убедитесь, что пластиковое покрытие установлено правильно и закреплено по внешнему периметру, чтобы не пропускать воду.
-

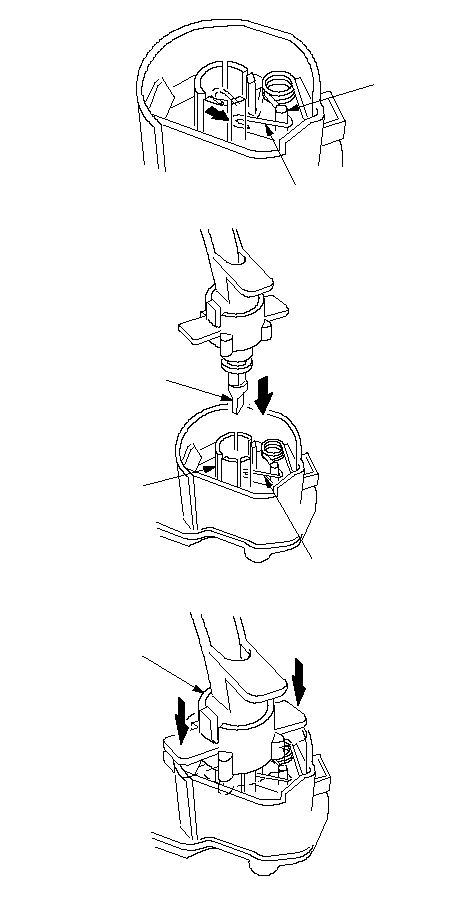

Установка троса цилиндра: Перед установкой троса цилиндра (А) в замке, поместите колено задвижки (В) в отверстие (С) как показано. Затем установите трос цилиндра полностью в разъем (D), одновременно слегка оттягивая назад задвижку, затем надавите на фиксатор (Е) до тех пор, пока он не щелкнет, чтобы надежно замкнуть замок и цилиндр двери. Убедитесь, что колено задвижки находится в отверстии.
|
E
C
B
A
D
B
}
|
|
Замена троса
-

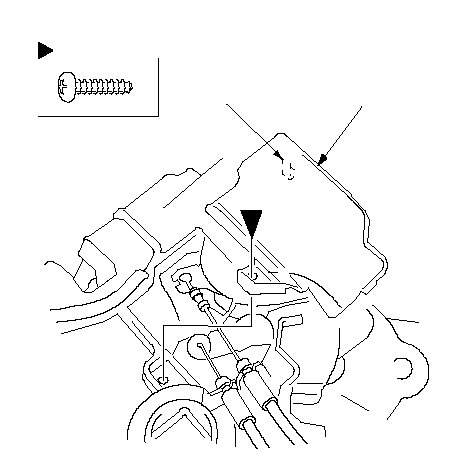

Выверните винт, затем снимите защитное устройство замка (А) отпустив крючок (В).
|
Расположение фиксаторов
: Винт, 1
A
B
}
|
-

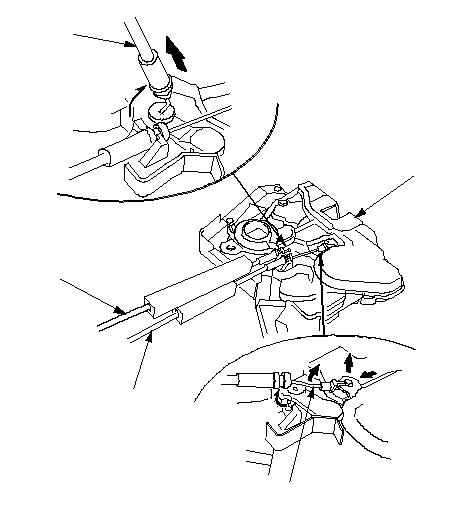

Отсоедините трос замка (А) и трос внутренней рукоятки (В) от замка (С).
-
Устанавливайте трос, выполняя операции в обратном порядке.
-
Убедитесь, что трос замка и трос внутренней рукоятки надежно закреплены.
-
Убедитесь, что дверь запирается и открывается правильно.
-
Переустанавливая дверную панель, убедитесь, что пластиковое покрытие установлено правильно и закреплено по внешнему периметру, чтобы не пропускать воду.
|
A
A
B
B
C
(1)
(2)
(3)
(4)
(1)
(2)
}
|
